【SR400】サイドカバーの取り付け・取り外し手順を解説
皆さんこんにちは。
今回は SR400 Final Edition のサイドカバー取り付け・取り外し手順 について解説していきます。
サイドカバーは、エアクリーナーボックスの点検やフューエルポンプ周りの作業時など、SR400に乗っていると必ず触れるパーツです。構造はシンプルですが、正しい手順で作業しないと樹脂パーツの破損やホース・配線の噛み込みにつながることもあります。
この記事では、初めての方でも迷わず作業できるよう、脱着のポイントをわかりやすくまとめています。
ぜひ日々のメンテナンスの参考にしてください。
準備する工具・用品
◆ 工具類
- トルクレンチ
- ラチェットレンチ
- ソケット（10ｍｍ）
◆ ケミカル類
- 鍵穴専用潤滑剤（キーシリンダーの動きが悪い時 浸透潤滑剤はＮＧ）
◆ 交換推奨部品

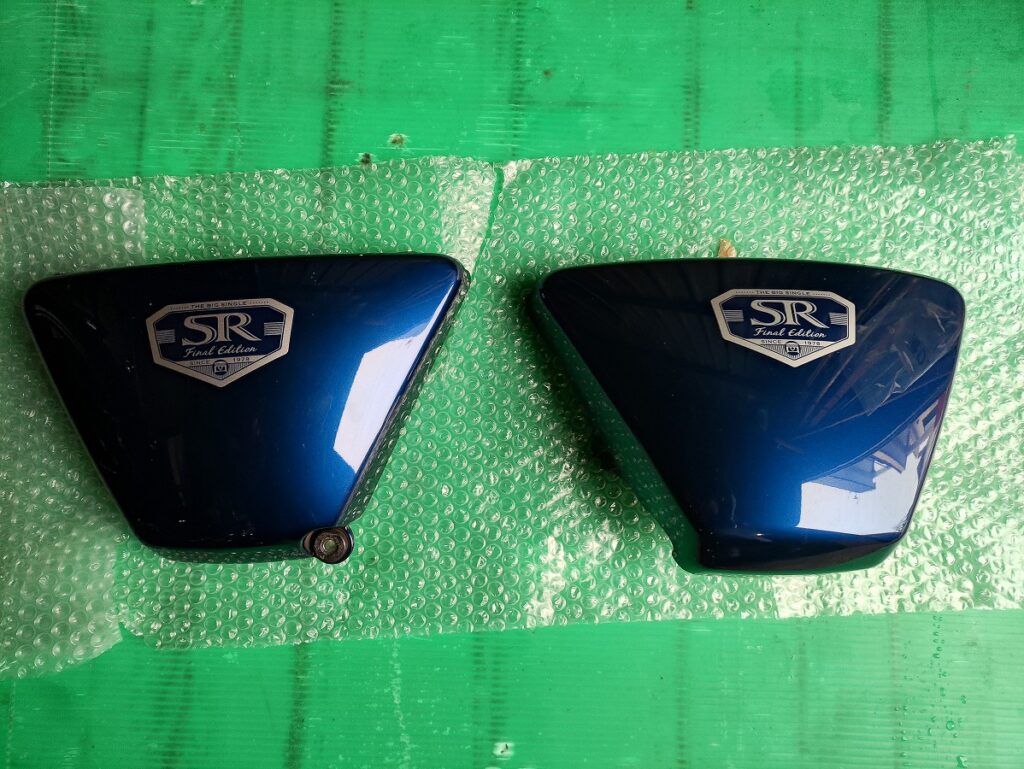

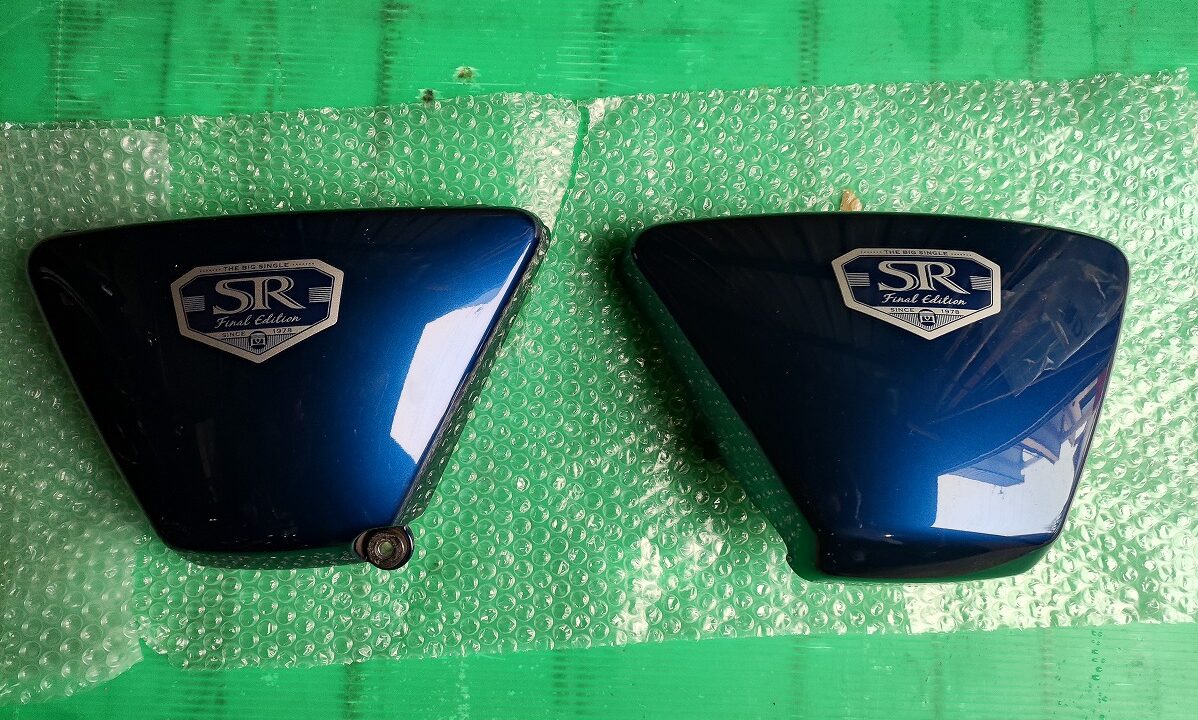

SR400 サイドカバー取り外し手順

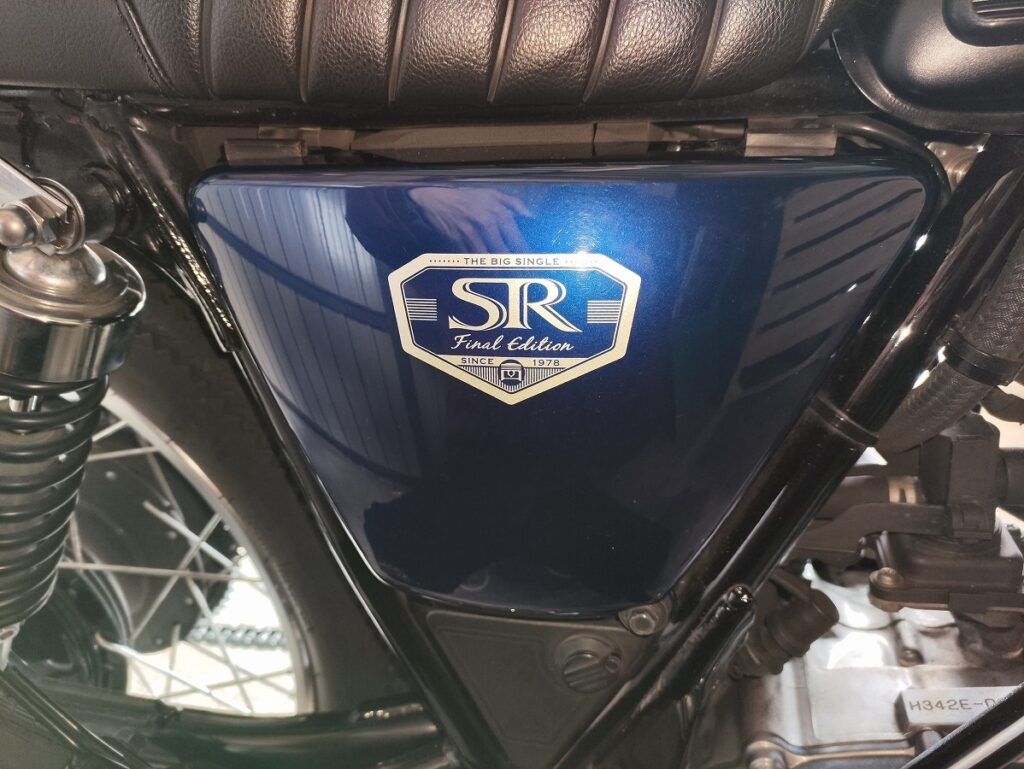

■ 右側サイドカバーの取り外し

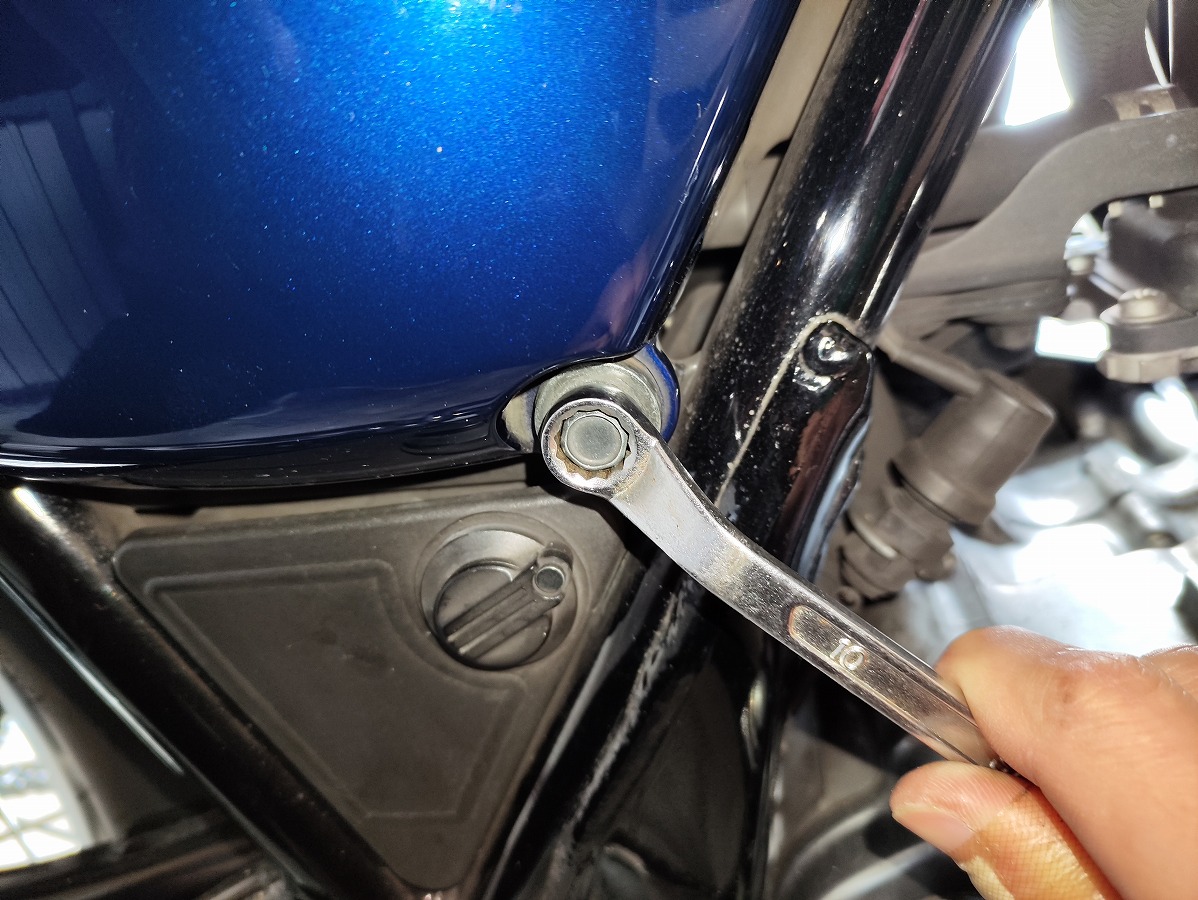

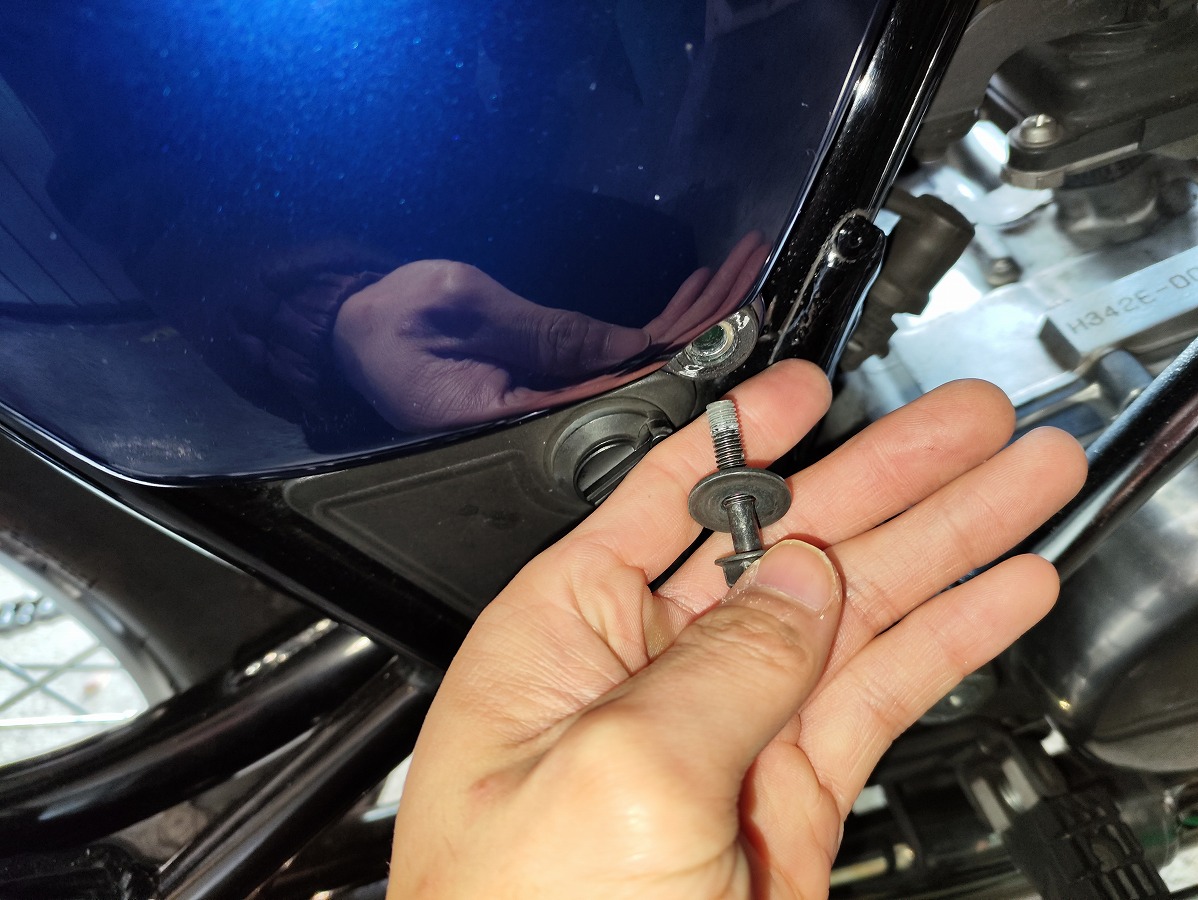

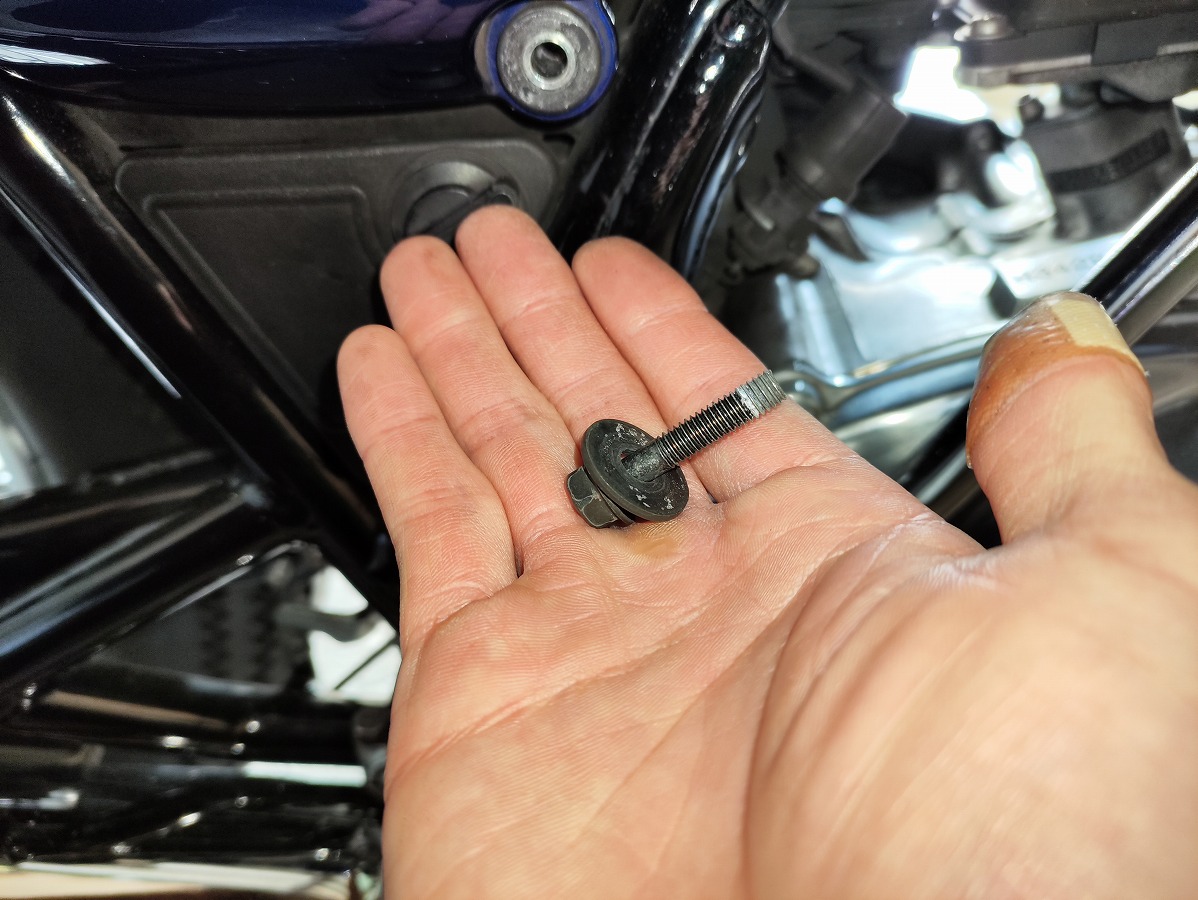

① 固定ボルト（10mm）を外す
- 10mmボルトを反時計回りに緩めて取り外す
- ワッシャー付きのため紛失に注意

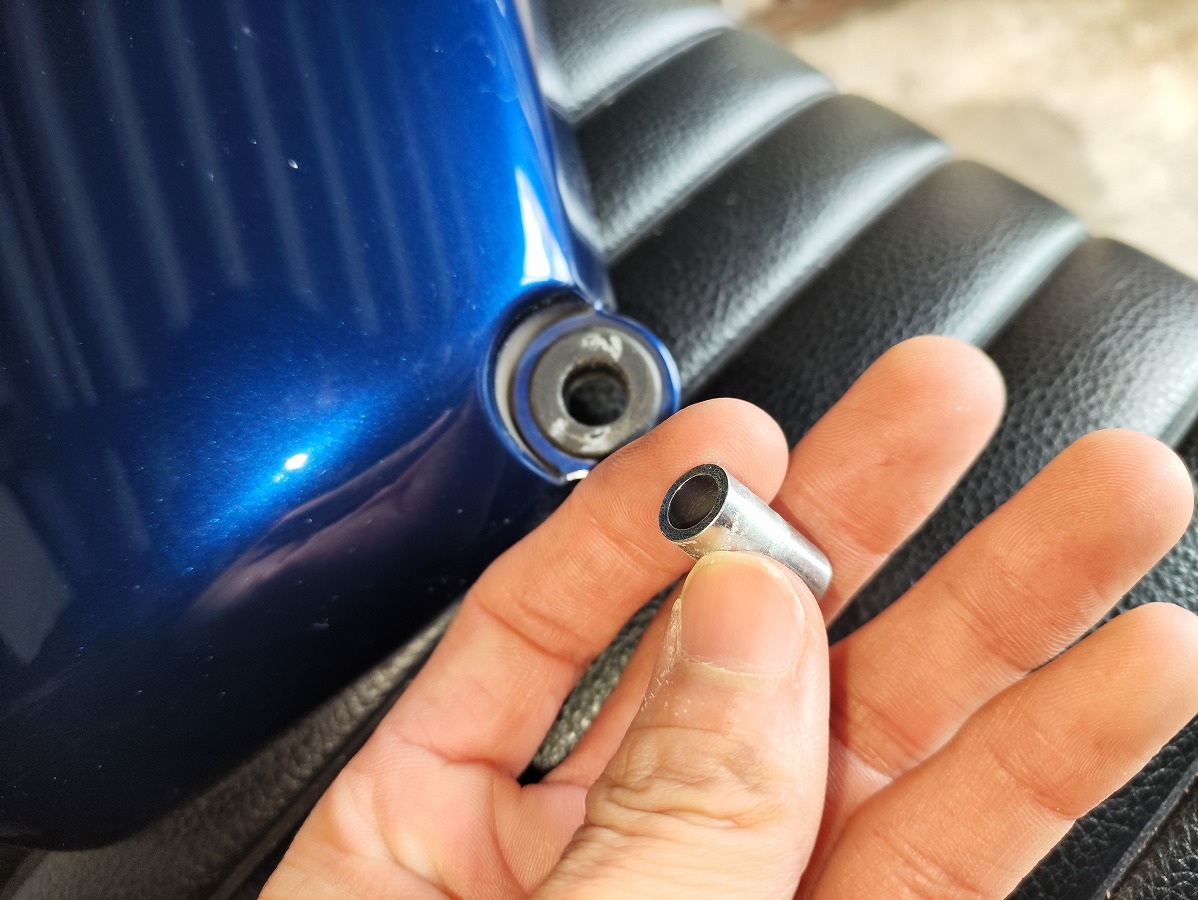

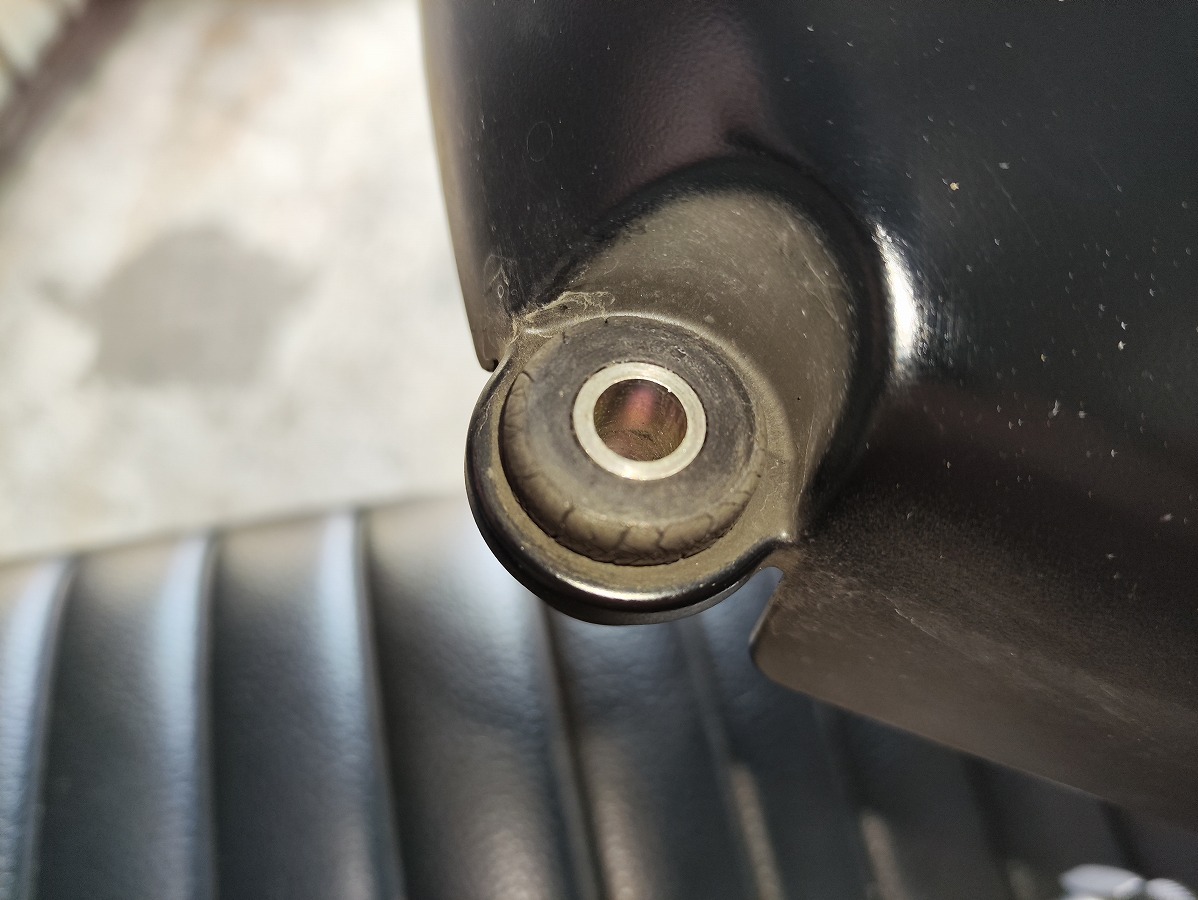

- カバー側のグロメット・カラーも外れて紛失しないよう注意
グロメットは劣化して割れやひびがあれば、交換推奨

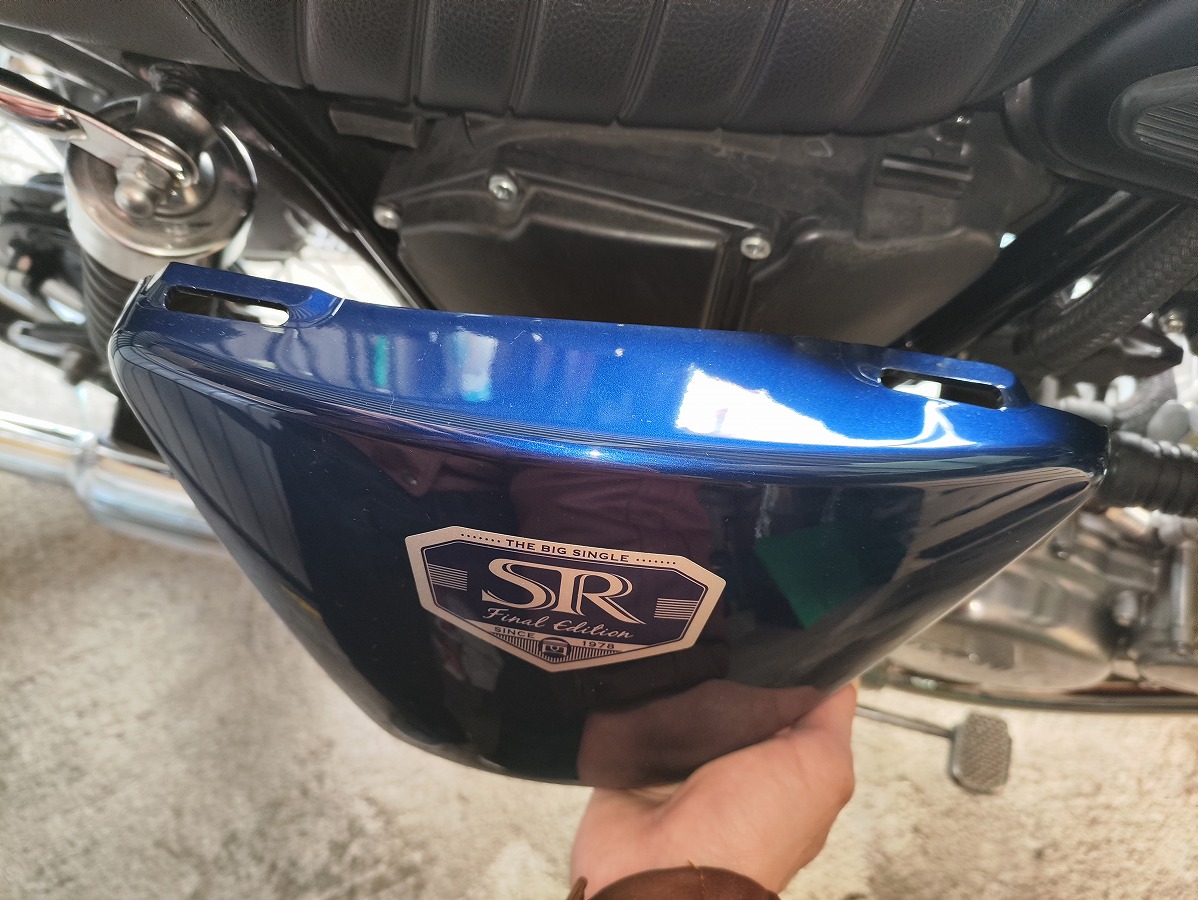

② サイドカバーを取り外す

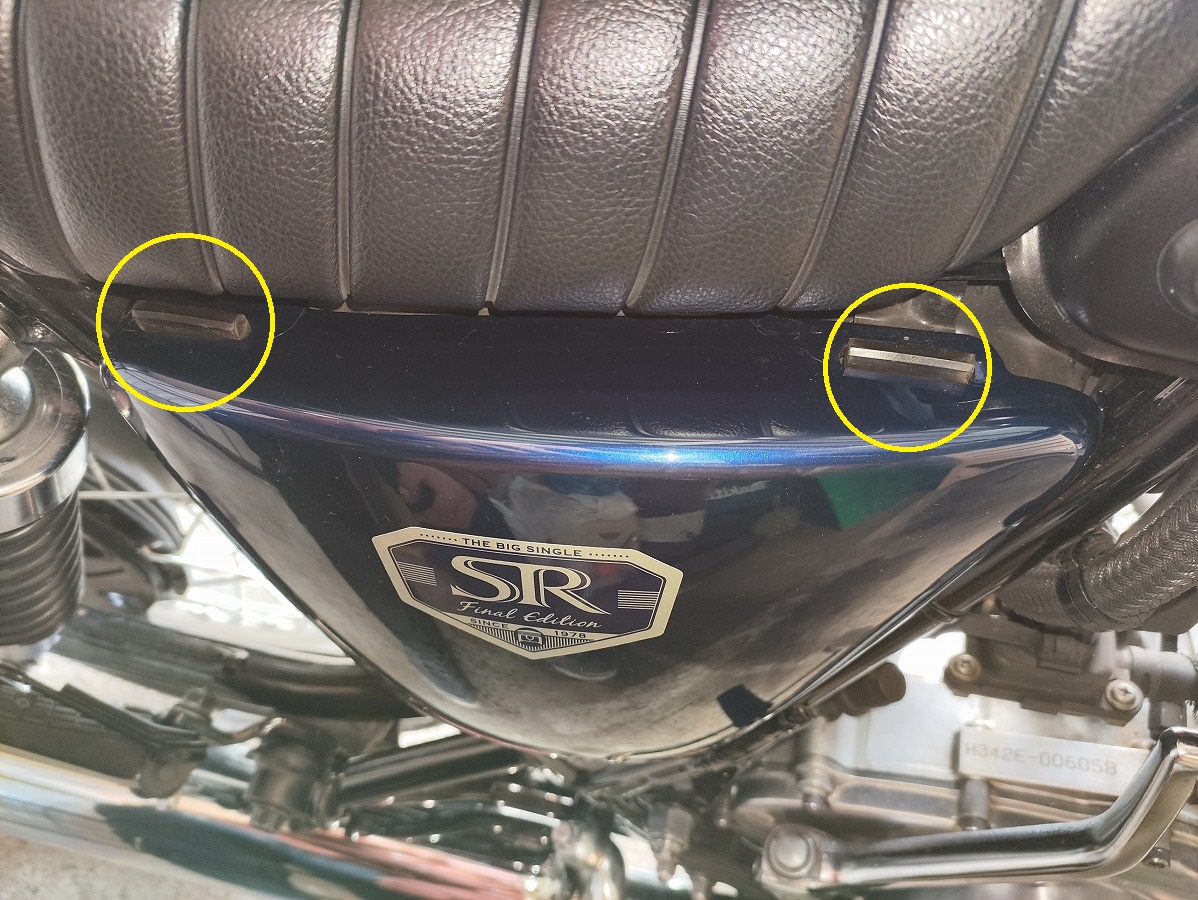

- サイドカバーは 車体側のゴムダンパー（2か所）に引っかかっている構造

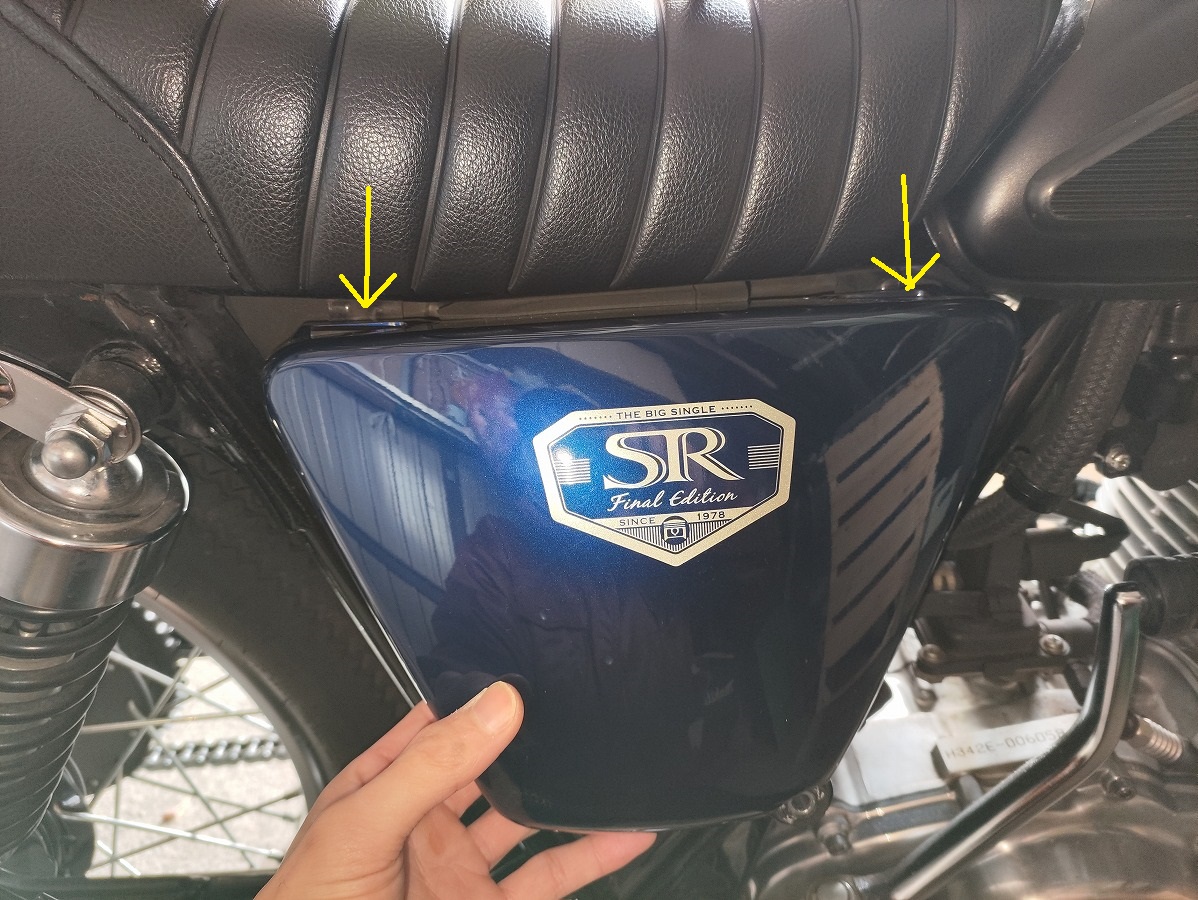

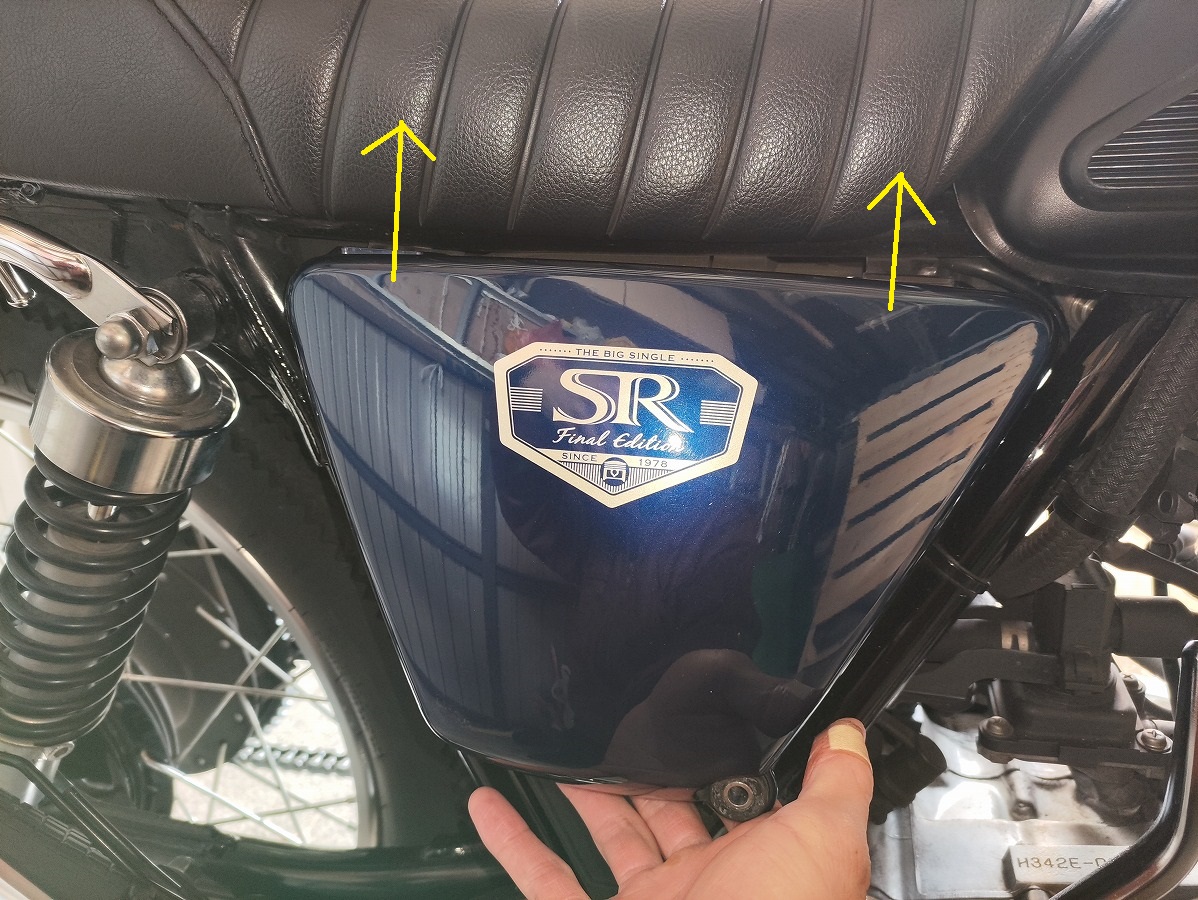

- 下側を軽く浮かせつつ、上部フック部分を上方向に引き上げると外れる
- 無理に力を加えると樹脂製サイドカバーが割れて交換が必要になる可能性があるため、慎重に作業しましょう。

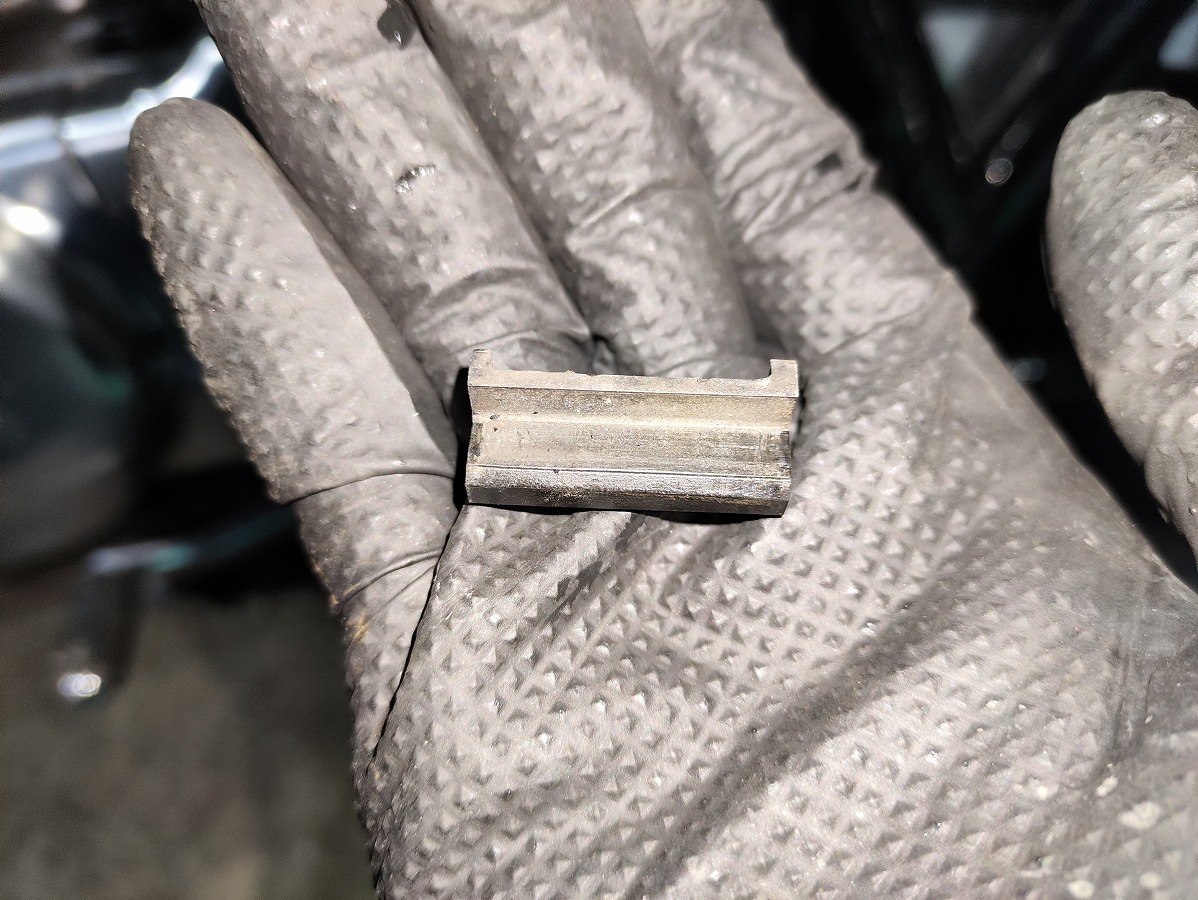

③ ゴムダンパーについて

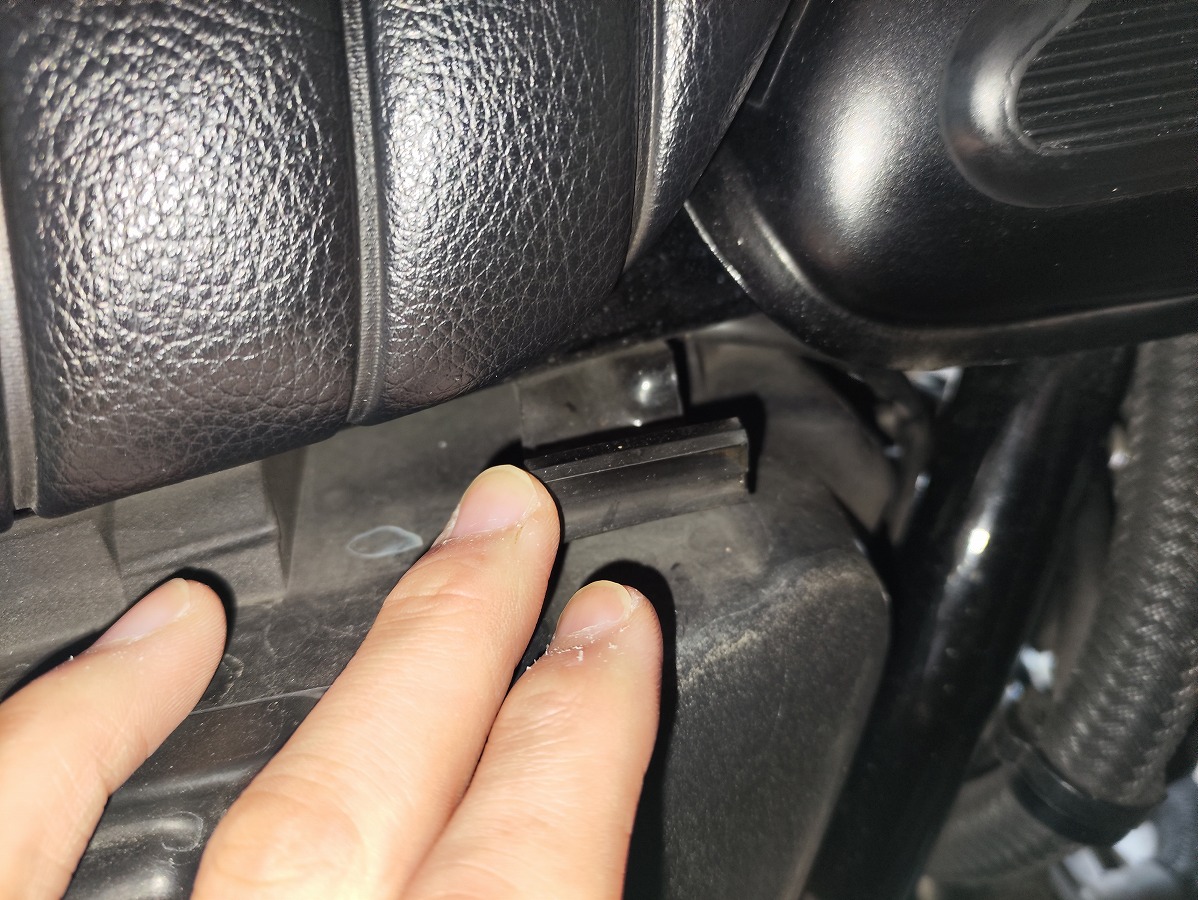

- ゴムダンパーは車体のフックに接着されているが、劣化で外れることがある
- 外れた場合は、紛失防止のため取り外して保管するのがおすすめ
- ゴムに劣化やひび割れがある場合は交換推奨
右側の取り外しはこれで完了です。
この機会にエアクリーナーの点検・清掃を行うのもおすすめです。
■ 左側サイドカバーの取り外し

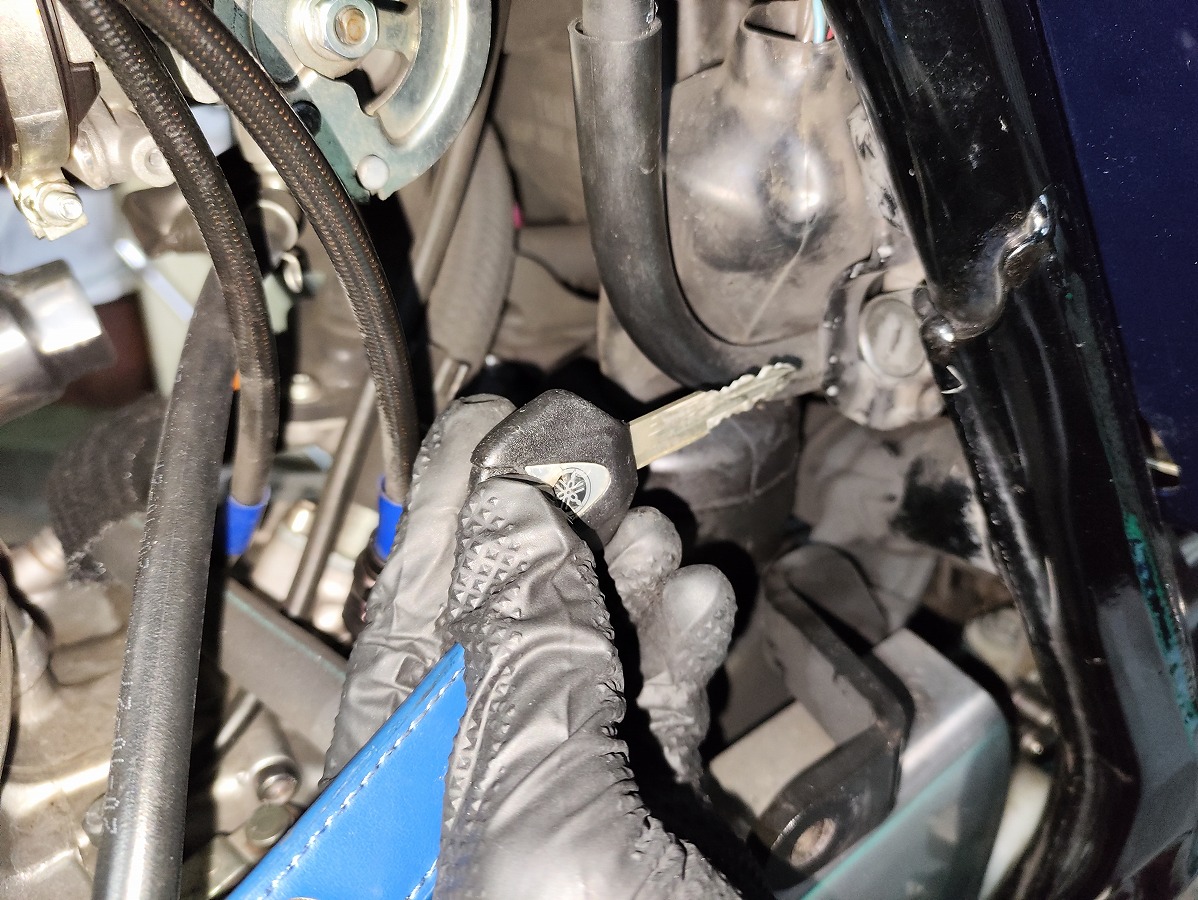

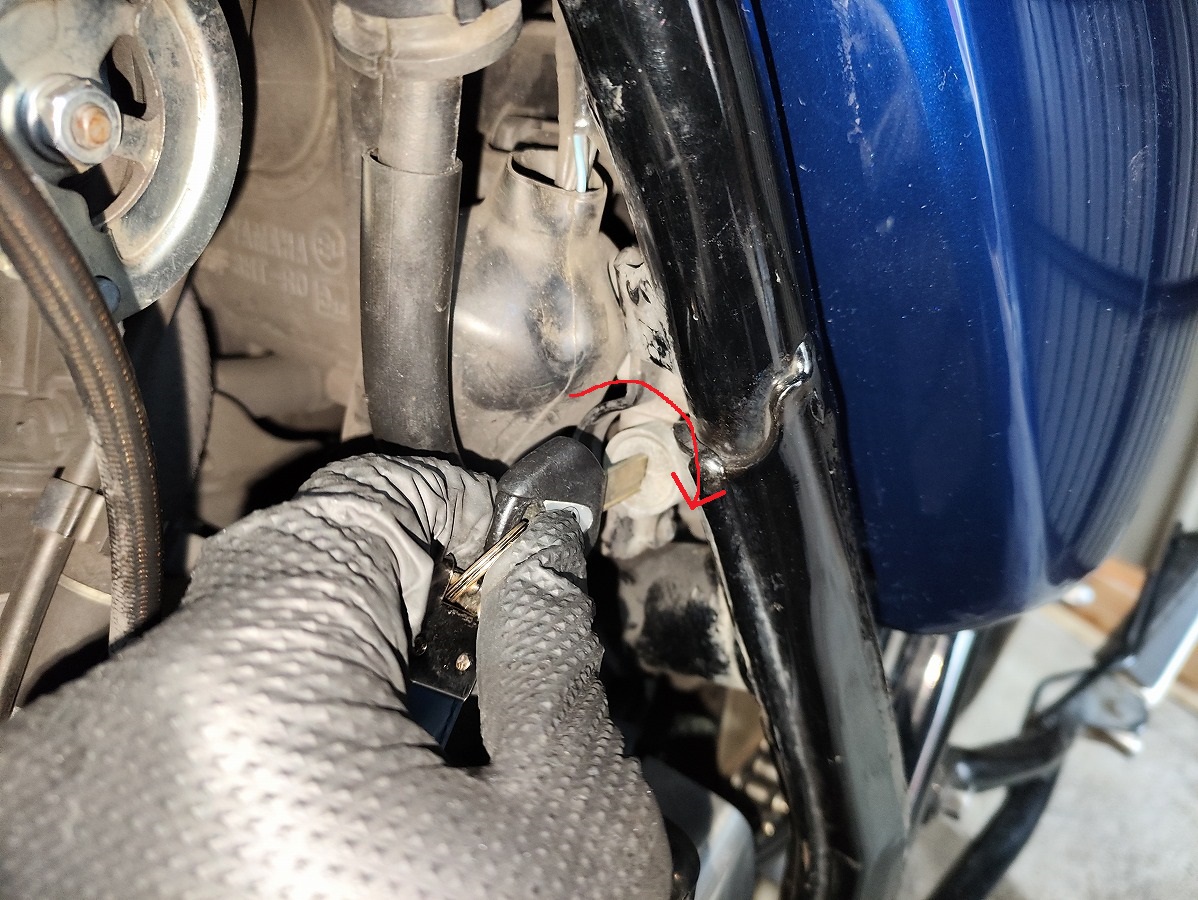

① ロックシリンダーをメインキーで解錠

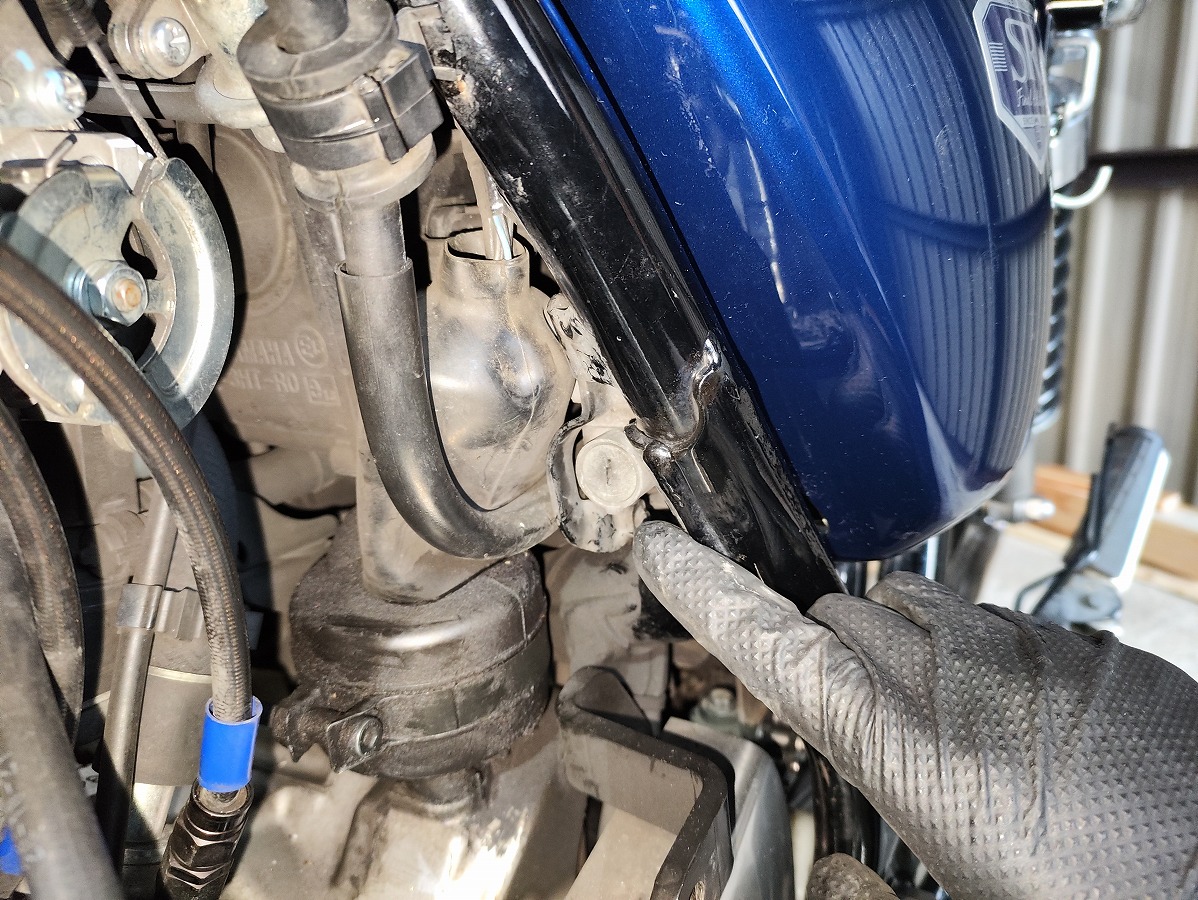

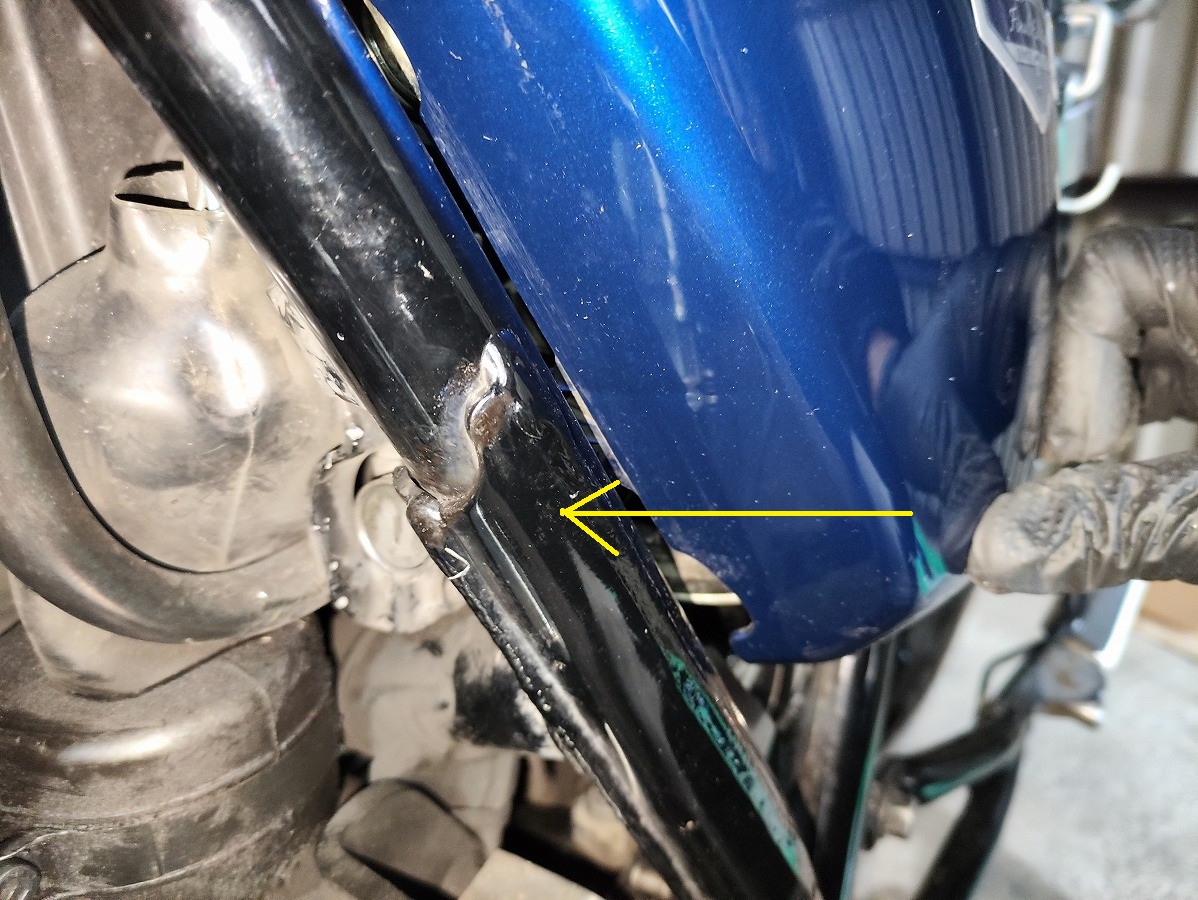

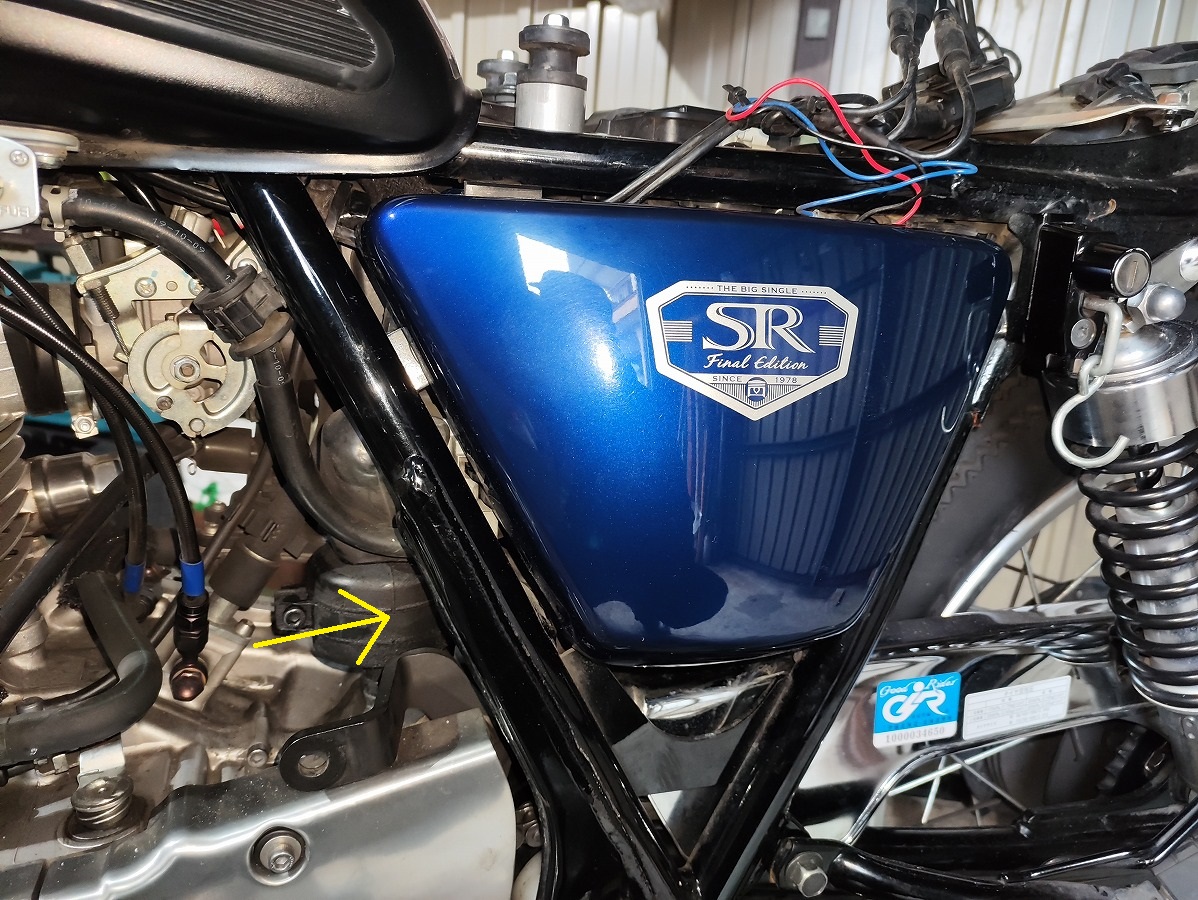

- サイドカバー右側。フレームの内側にロック解除シリンダーあり
- メインキーを差して右方向に回す → 下部が少し浮く

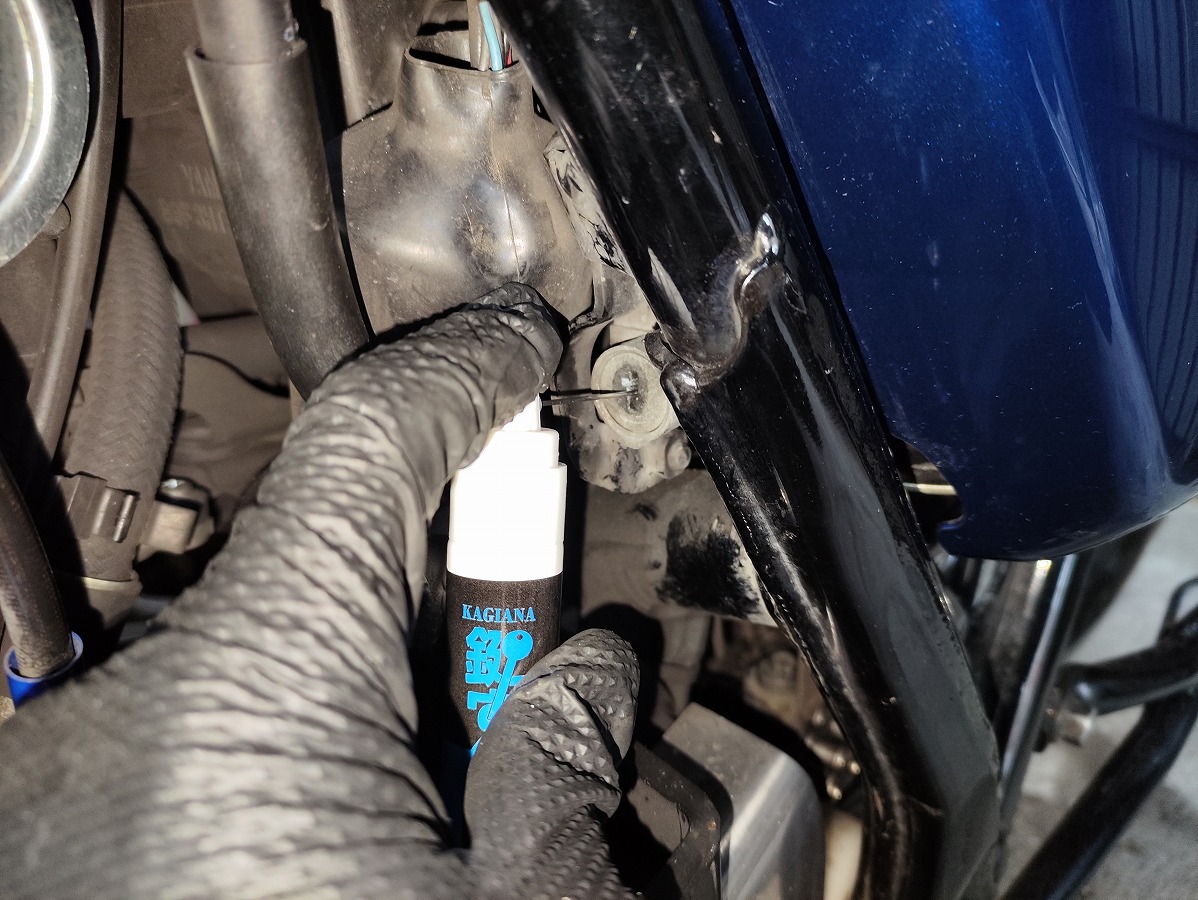

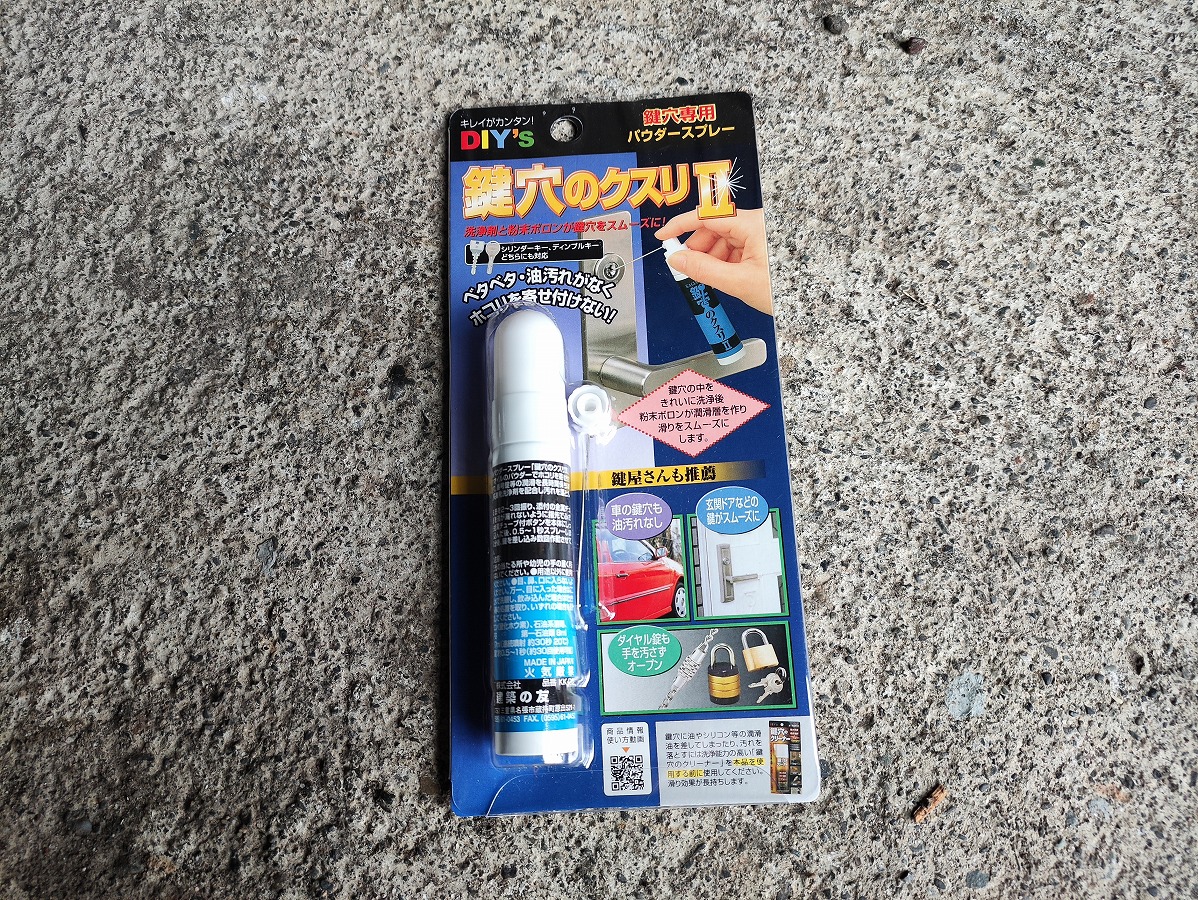

- 動作が渋い場合は鍵穴専用の潤滑スプレーを使用。浸透潤滑剤は埃を呼んで悪化させるためＮＧ。

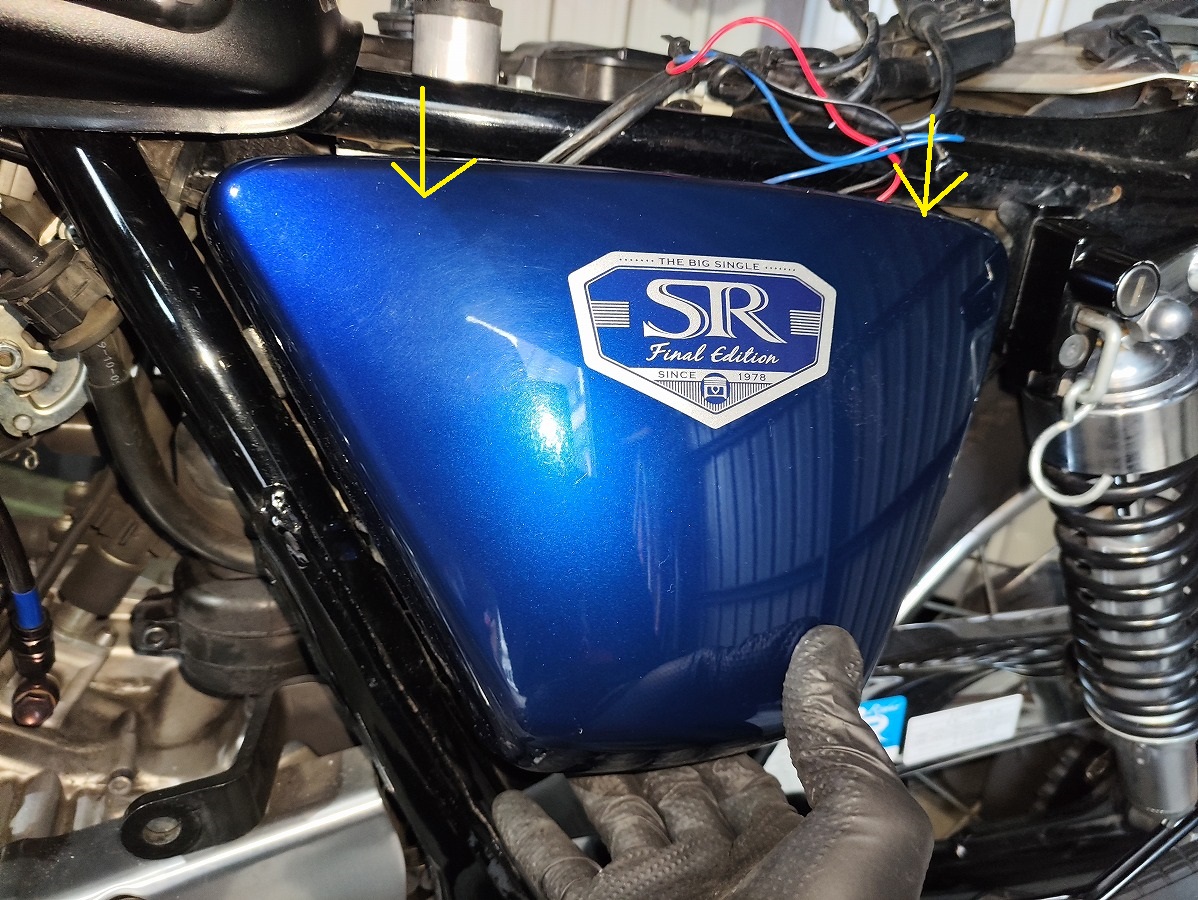

② サイドカバーを外す
- 右側と同じく、ゴムダンパー2か所で固定

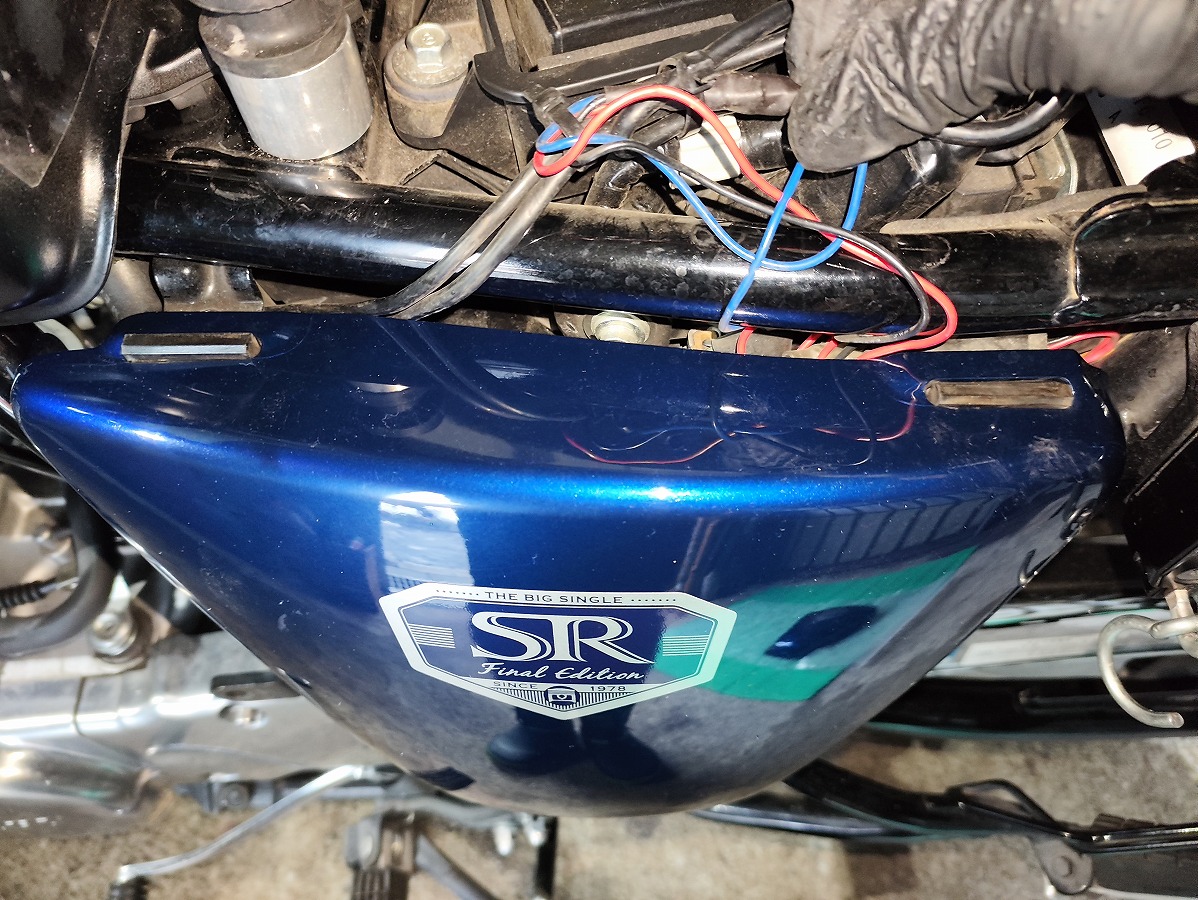

（フレームから出ている配線はドライブレコーダー用の配線です。純正配線ではありませんので、気にしないでください。）
- 下部を浮かせて、上部のフック部分を外すように上に持ち上げる
③ ゴムダンパーについて

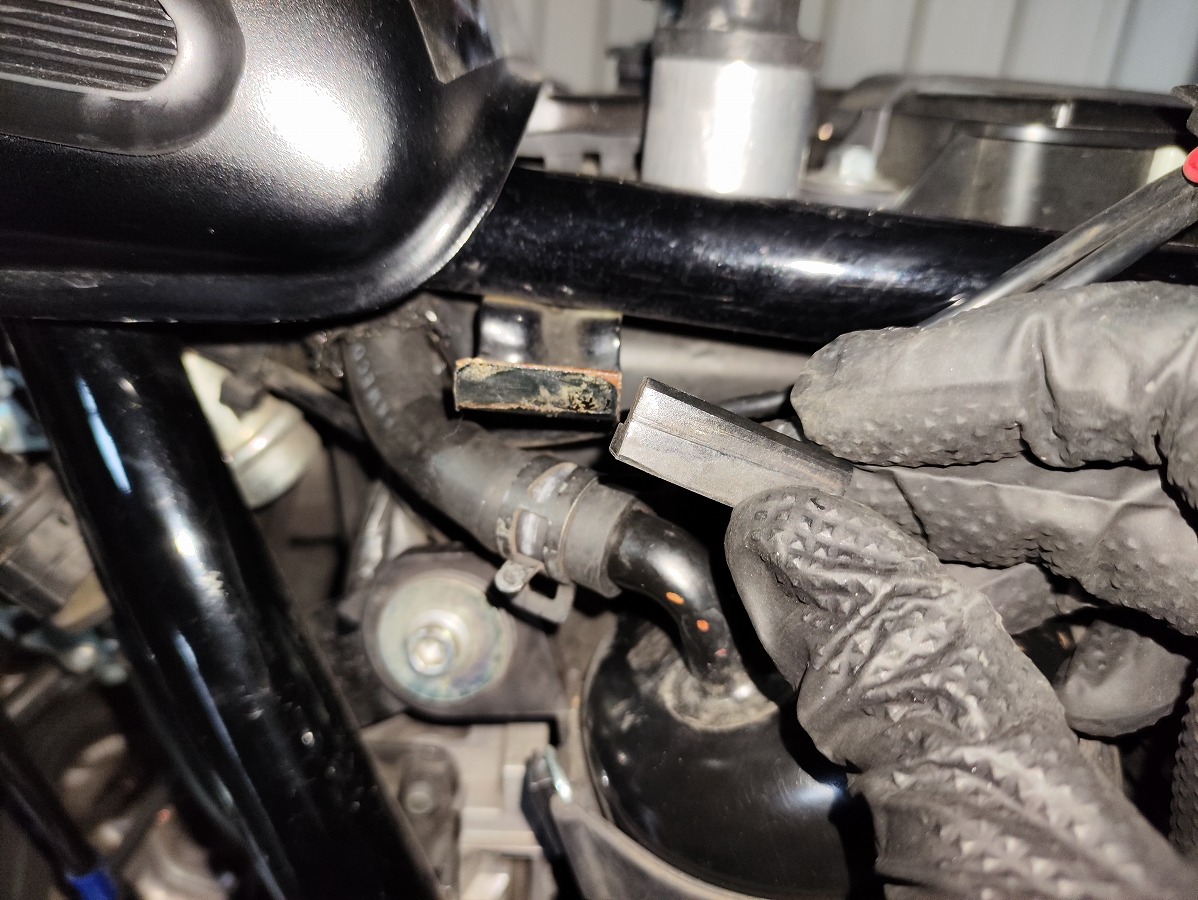

- ゴムダンパーは車体のフックに接着されているが、劣化で外れることがある
- 外れた場合は、紛失防止のため取り外して保管するのがおすすめ
- ゴムに劣化やひび割れがある場合は交換推奨
左側の取り外しはこれで完了です。
SR400 サイドカバー取付け手順
■ 右側サイドカバーの取付け
① ゴムダンパーを取り付ける
- 取り外し・交換等を行った場合は、ゴムダンパーをフック位置にセット
② サイドカバーを車体へ取り付ける
- 下部を少し浮かせつつ、上部フックの穴に合わせて 上から下へはめ込む

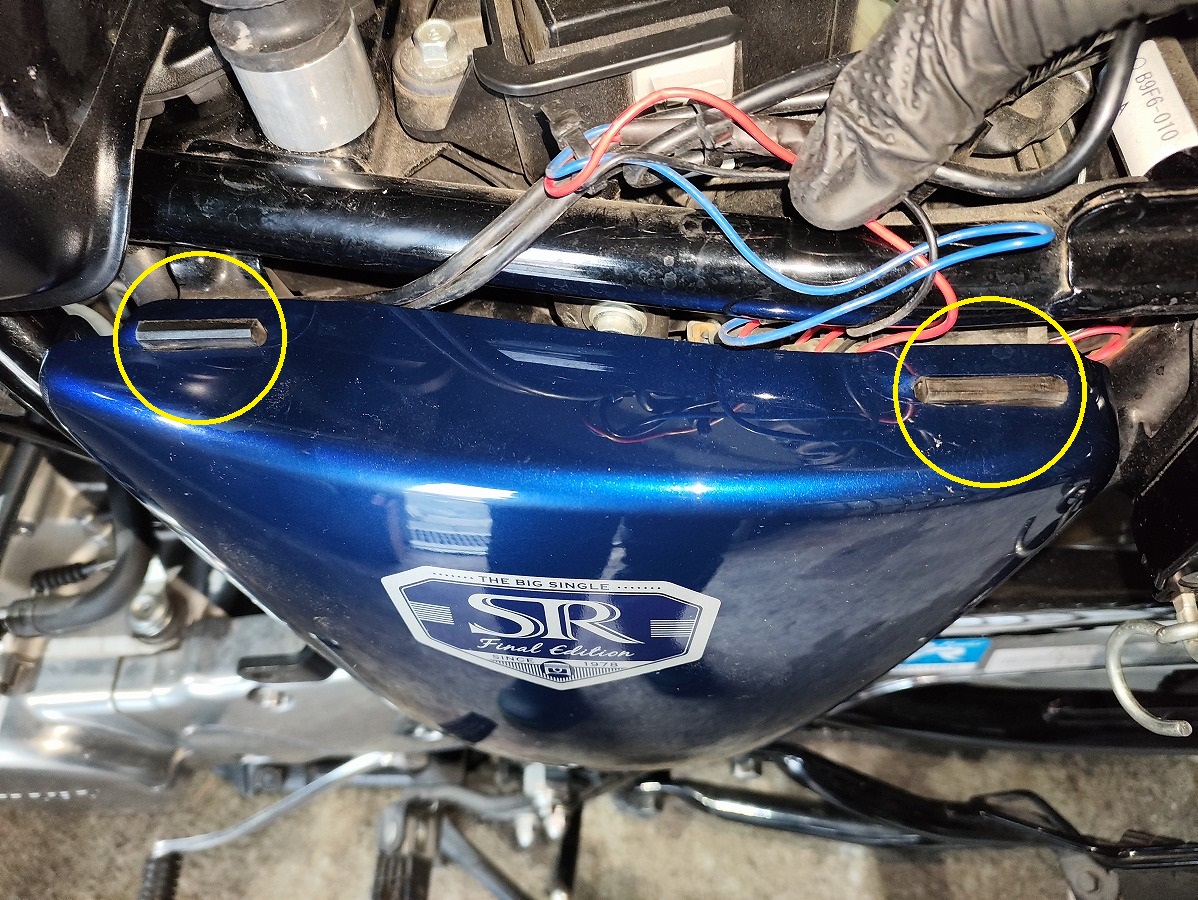

ゴムダンパーがサイドカバーの溝からしっかり出るまではめ込む

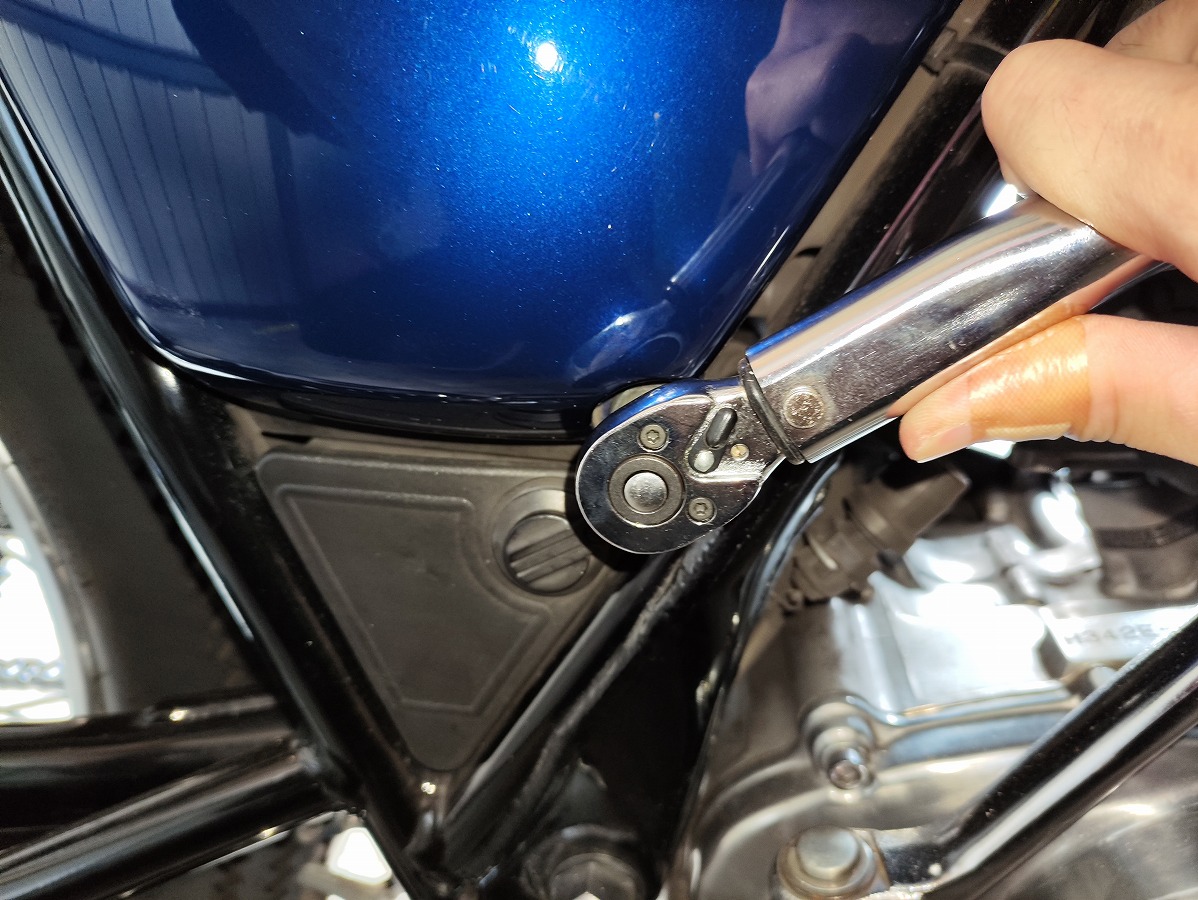

③ ボルトを規定トルクで締め付ける
- ボルト（10mm）＋ワッシャーを取り付け
- 規定トルク：7Nm
右側の取付けはこれで完了です。
■ 左側サイドカバーの取付け
① ゴムダンパーを取り付ける
- 取り外し・交換等を行った場合は、ゴムダンパーをフック位置にセット
② サイドカバーを取り付ける
- 右側と同様、上部フックを溝に合わせて上から下に取り付け

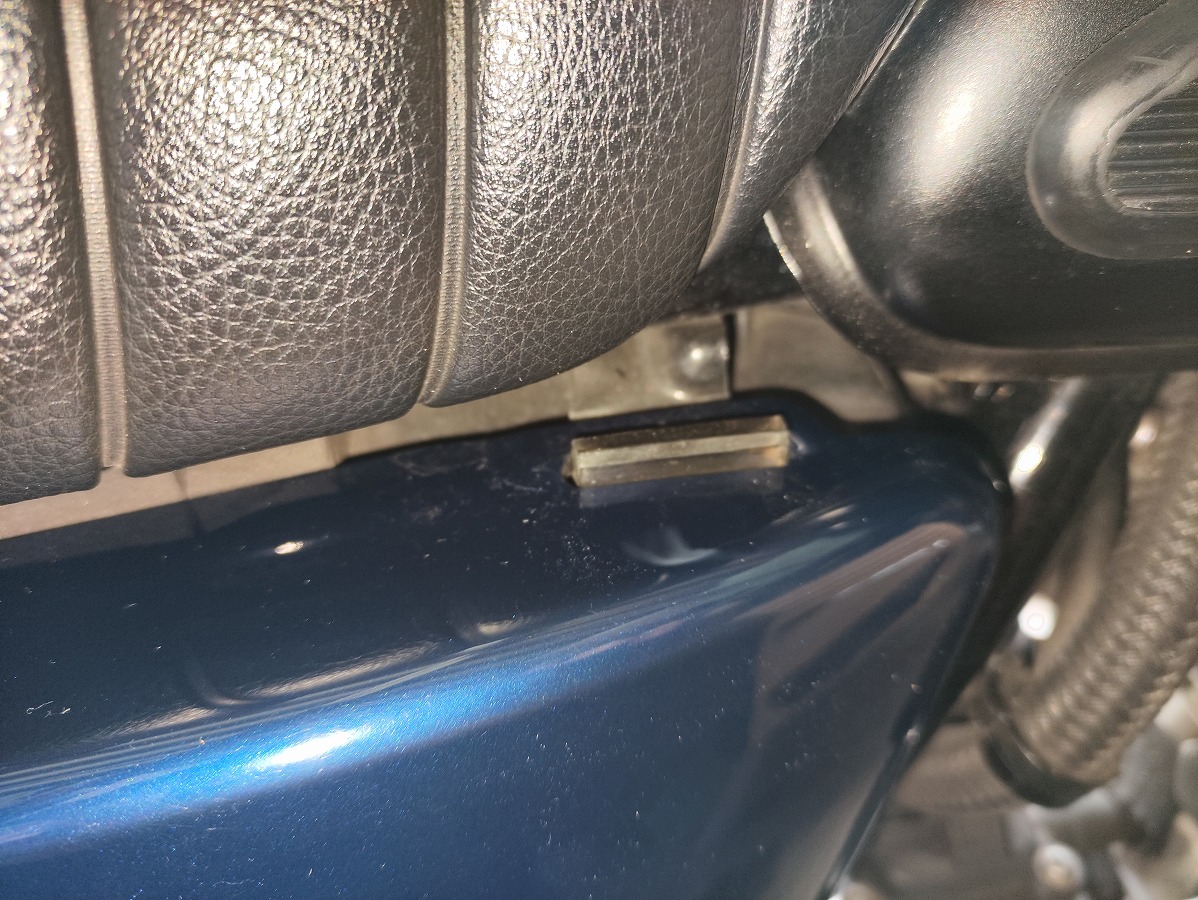

ゴムダンパーがサイドカバーの溝からしっかり出るまではめ込む
- 取り付け前に必ず以下を確認
- ホースを噛んでいないか
- 電装コードが挟まっていないか→ 断線・漏れの原因になります

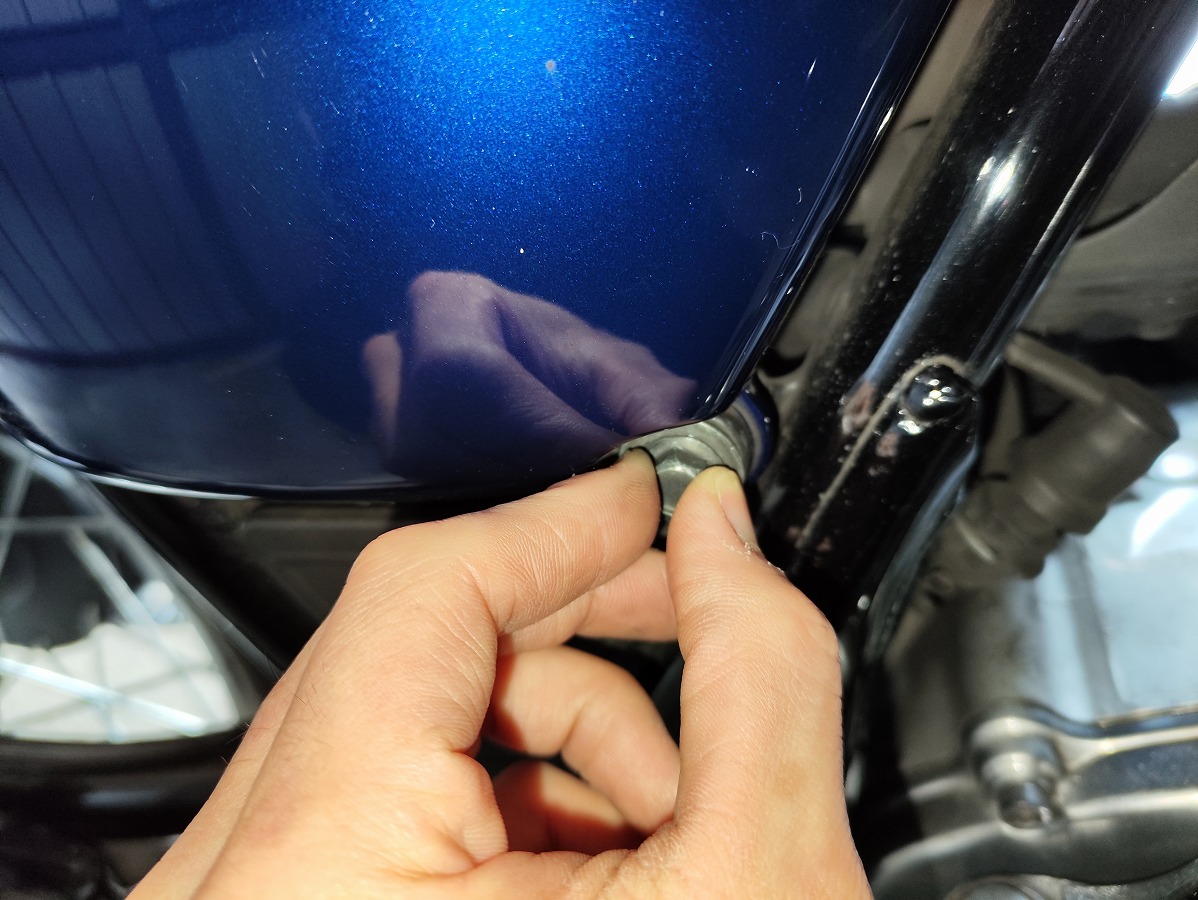

- 下側をフレーム側へ押し込むと 「カチッ」とロックされる
③ 正しく装着されたか確認
- 浮いていないか
- ゴムダンパーにしっかり収まっているか
- 抵抗がある場合は無理に押さず位置を再確認
最後にロック解除シリンダーからメインキーを外して完了です。
まとめ
SR400のサイドカバーは構造がシンプルで脱着も難しくありませんが、樹脂パーツゆえに無理な力を加えると破損につながるため、慎重な作業が大切です。特に以下のポイントを意識すると、安全かつスムーズに作業できます。
- ゴムダンパーが劣化・紛失している場合は新品交換する
- 右側サイドカバーは固定ボルトを規定トルクで確実に締める
- 配線やホースを噛み込まないよう丁寧に取付ける
- ゴムダンパーの硬化・劣化は外れにくさや走行中のガタつきの原因になるため、定期的に点検・交換を行う
これらのポイントを押さえることで、サイドカバーの脱着作業を安心して進められます。
ぜひ、日頃のメンテナンスやカスタム作業の際に参考にしてみてください。
