【SR400】スロットルチューブ・ワイヤーケーブルの注油手順を解説

皆さんこんにちは。
今回は SR400 Final Edition のスロットルチューブ・スロットルワイヤーのグリスアップ手順を、わかりやすく解説していきます。

スロットルは走行中に常に操作する非常に重要なコントロールです。使用を重ねると内部のグリスが少しずつ失われ、次第に動きが重くなっていきます。スロットルが重いと手が疲れやすくなり、細かなアクセル操作がしづらくなるなど、ライディングにも悪影響が出てしまいます。

さらに、スロットルチューブやワイヤーが油切れを起こすと動きが渋くなるだけでなく、最悪の場合はワイヤー切れや操作不能といった重大トラブルにもつながりかねません。

そこでこの記事では、注油に必要な工具と手順を順を追って解説します。定期的なメンテナンスでスロットル操作を軽く滑らかに保ち、快適なSRライフの参考にしていただければ幸いです。

こちらの記事はあくまでも注油・グリスアップの解説になります。
ワイヤーケーブルの交換に関しては、別の記事で解説しているので、ぜひ参考にしてください。↓
https://ezomemo-blog.com/sr400-throttlewirecable-replacement/

準備する工具・用品

工具類

オープンスパナ（10ｍｍ・13mm）
プラスドライバー
コンプレッサー＆エアガン（清掃が便利）
養生テープ

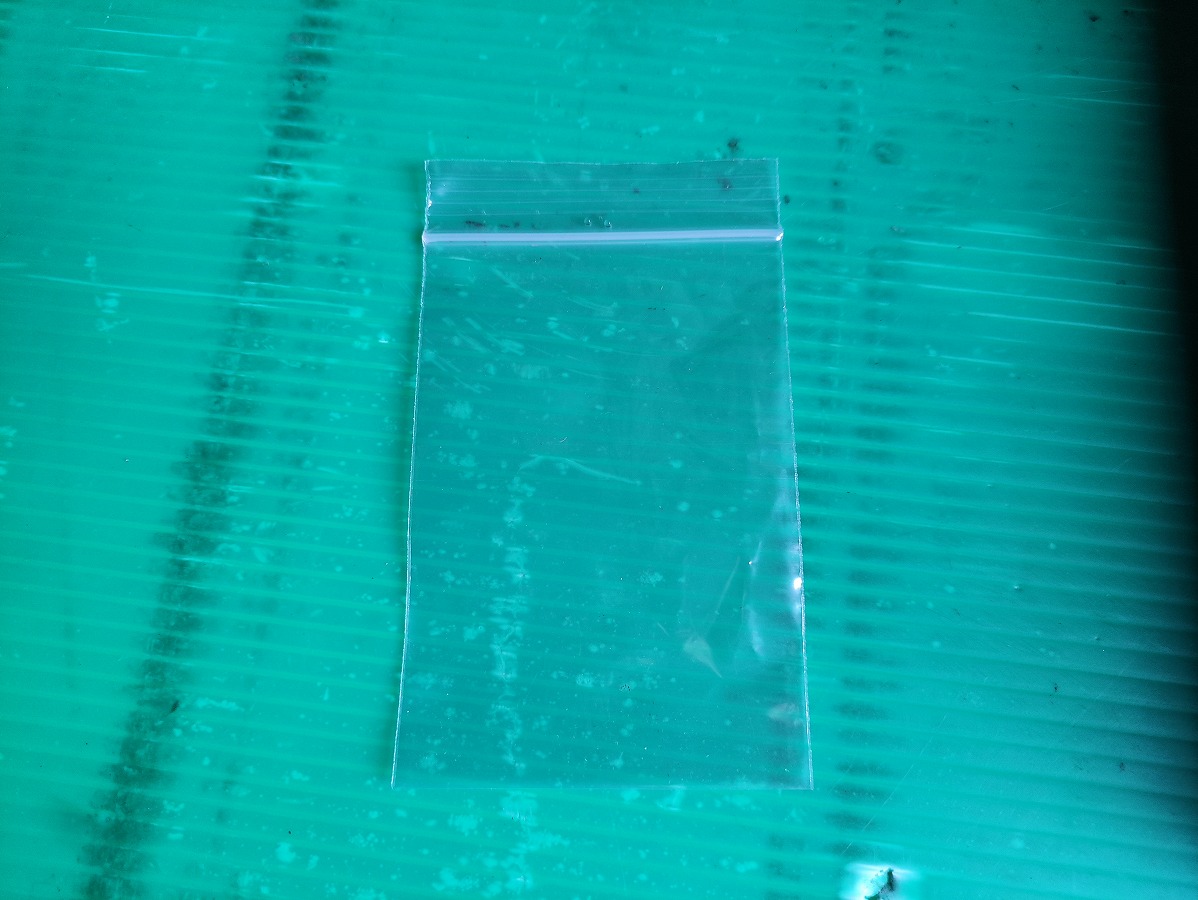

ビニールの袋（ワイヤールブを注油するのに使用。数枚用意しておくとよい）
グローブ、ウエス（汚れ対策）

ケミカル類

ワイヤールブ
　※チェーンルブ等でも代用可能（※粘度が高すぎるとスロットルが重くなるので注意）
グリス
　※スロットルチューブ用。粘度の高くないものを推奨
パーツクリーナー（清掃用）

交換推奨部品

スロットルホルダーのパンヘッドスクリュー（98507-05030）

SR400 スロットルワイヤーケーブル注油手順

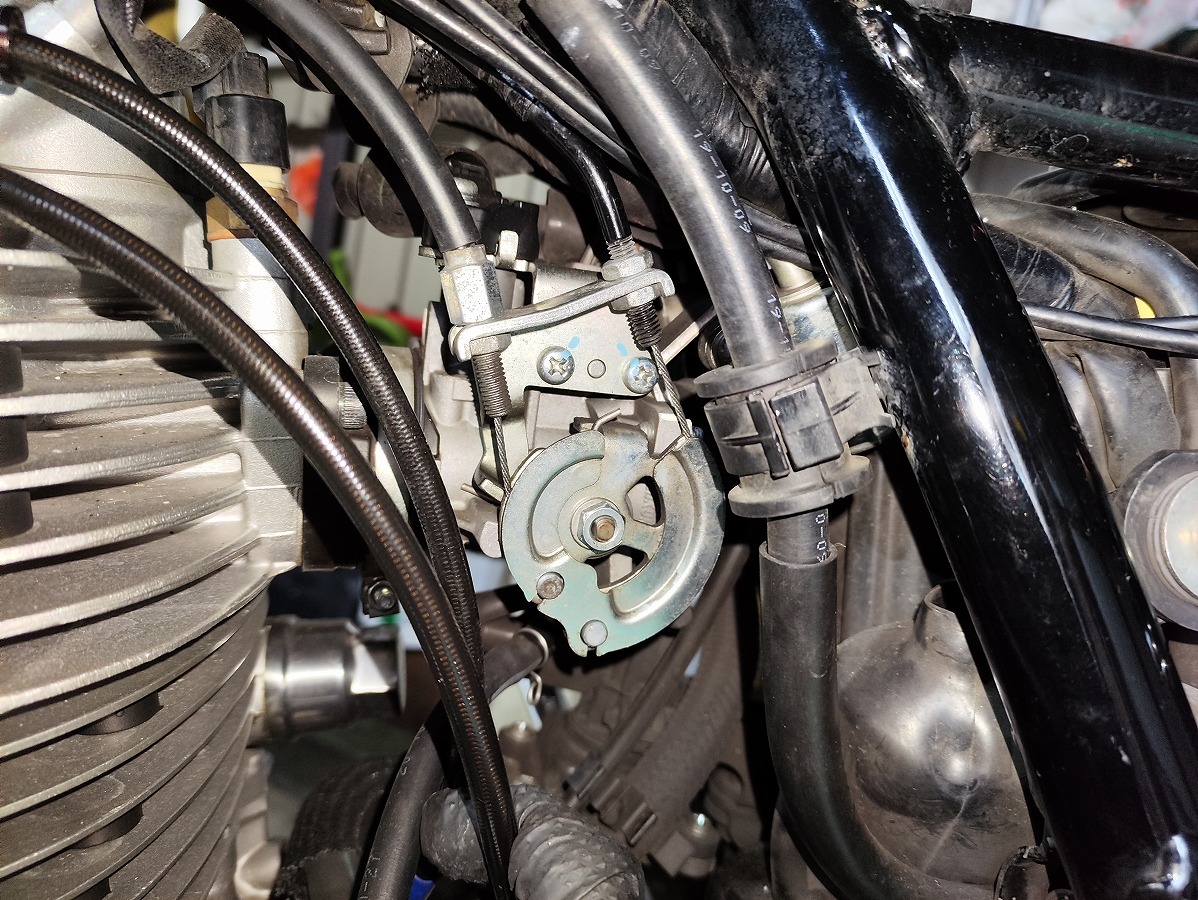

① スロットルボディ側からワイヤーを取り外す

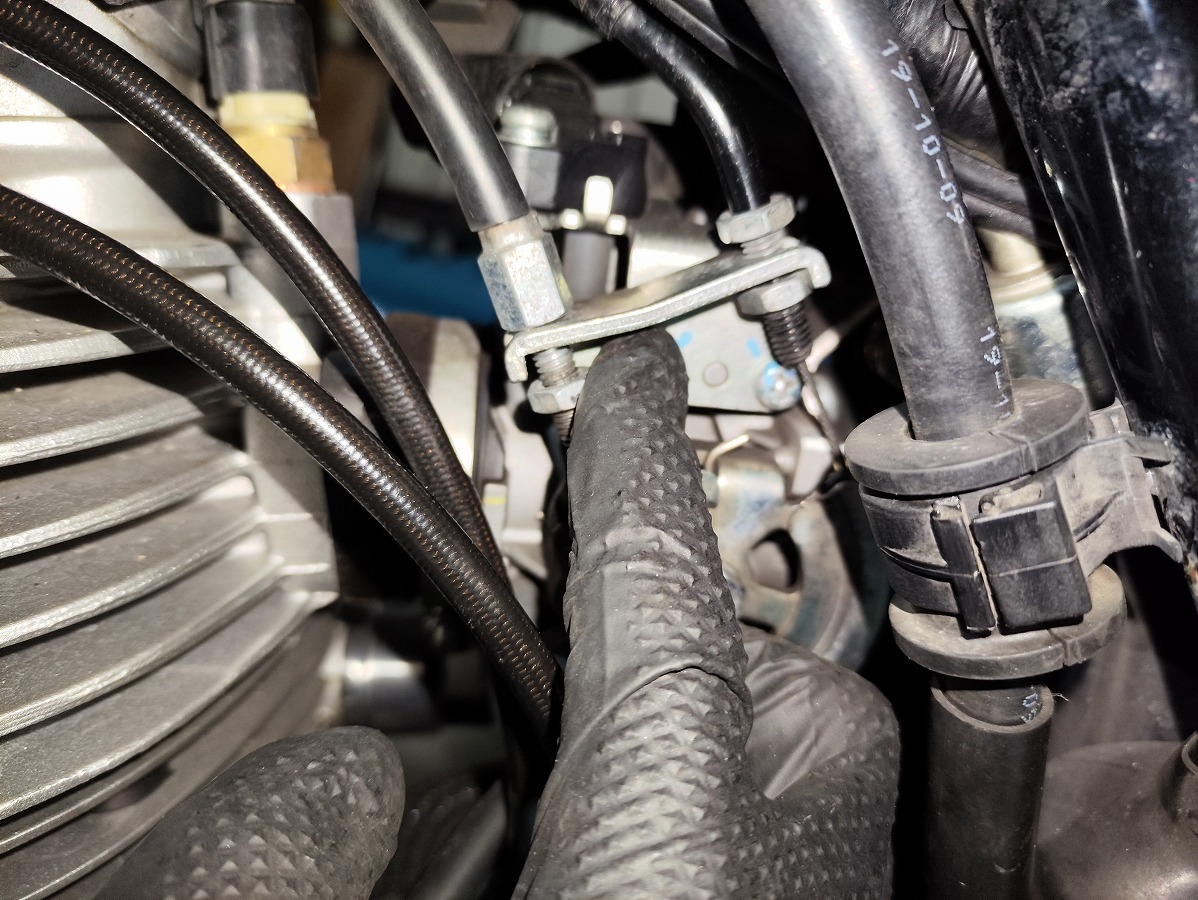

戻し側（車体前側）／引き側（車体後側）を位置関係を確認する
取付けの際に間違えないよう写真を取っておくと安心

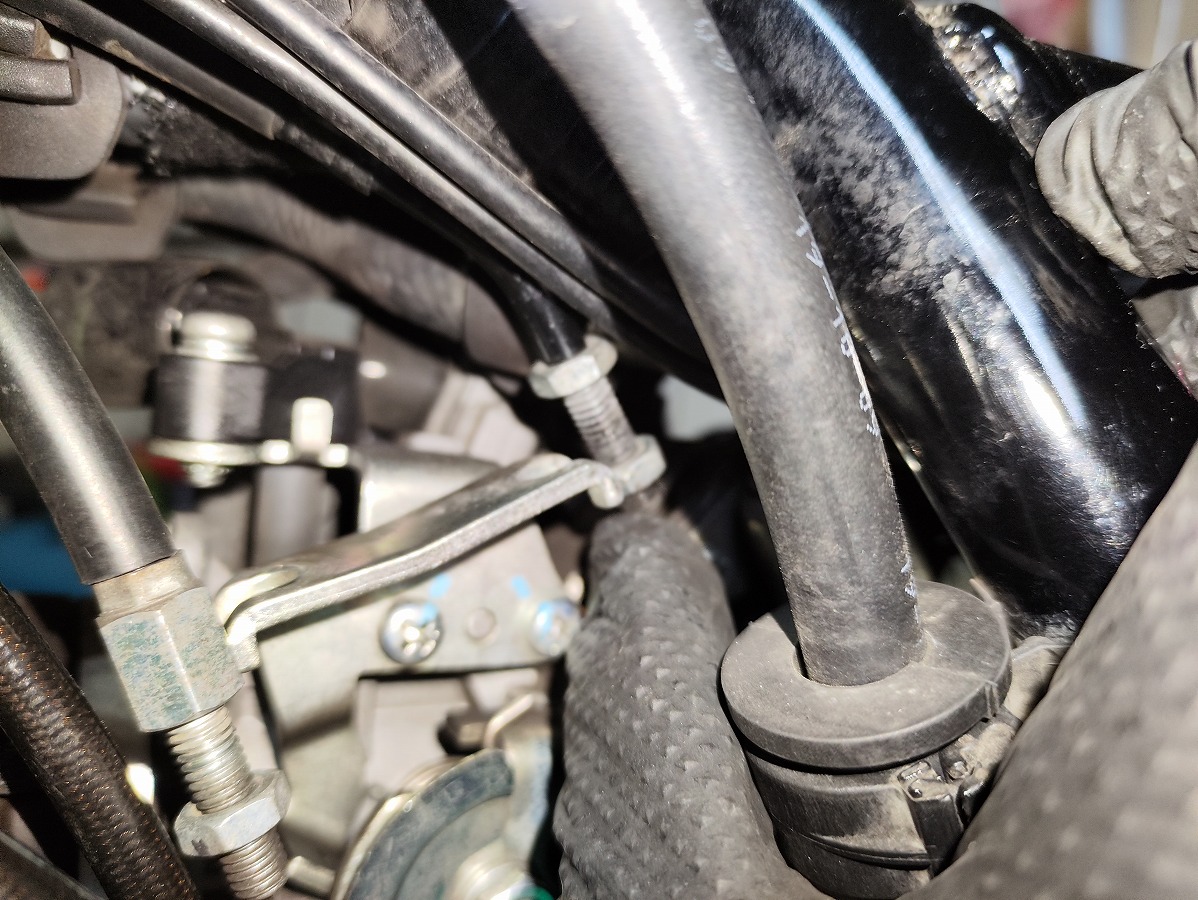

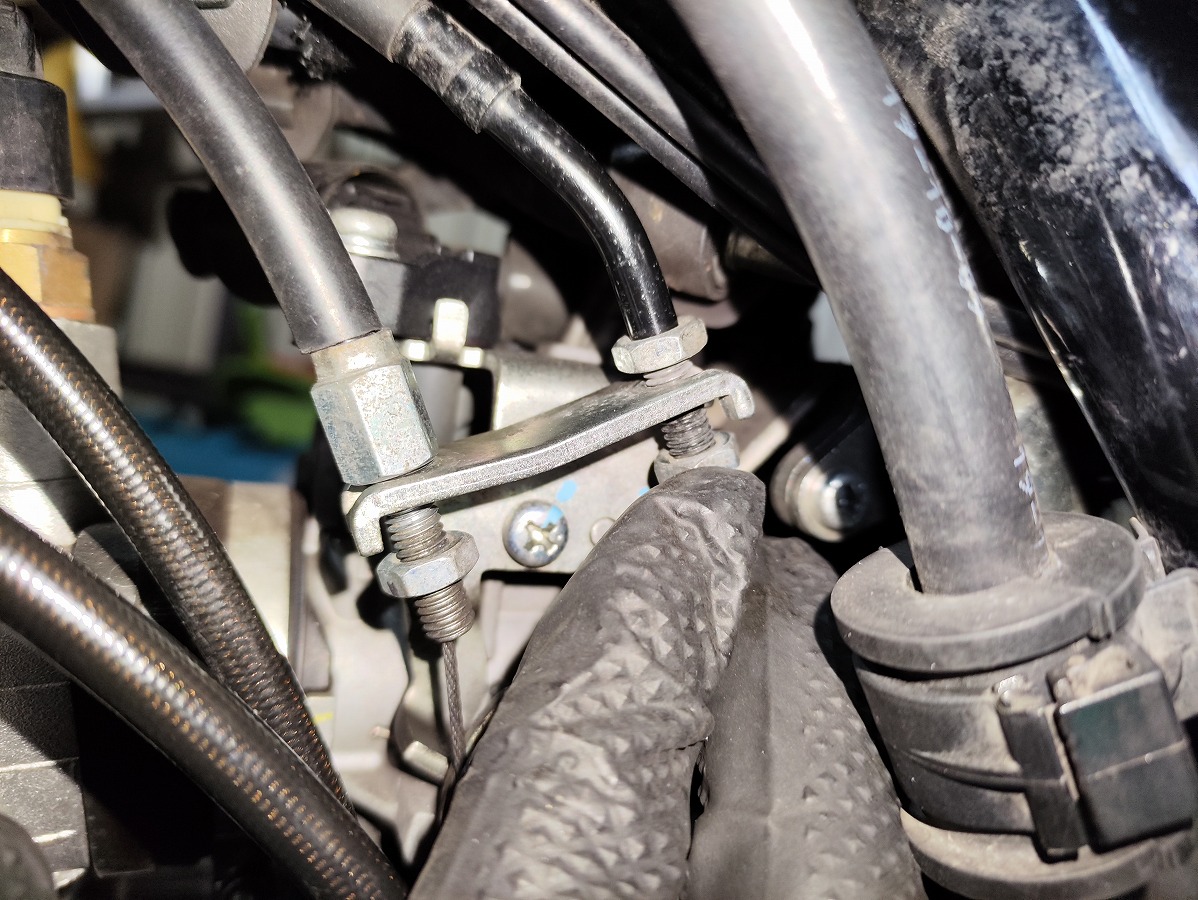

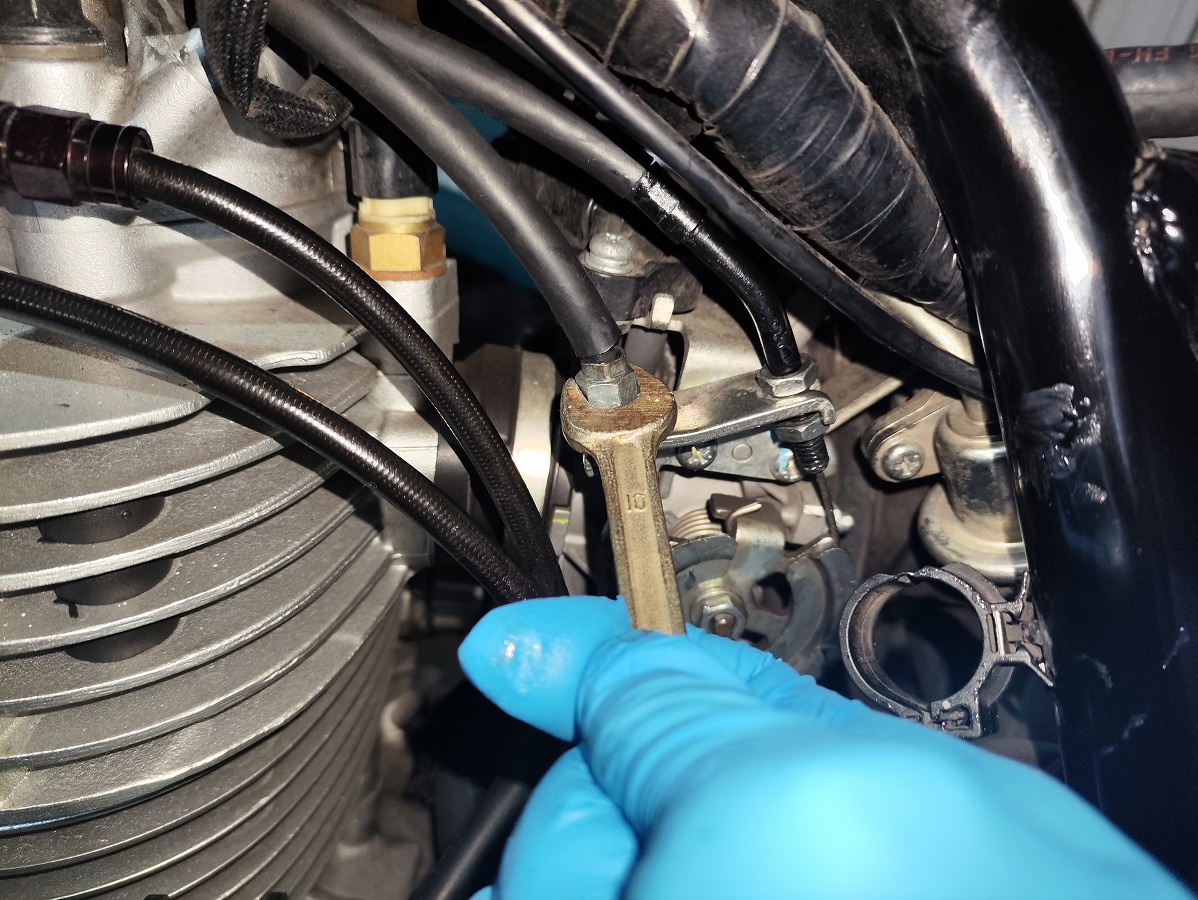

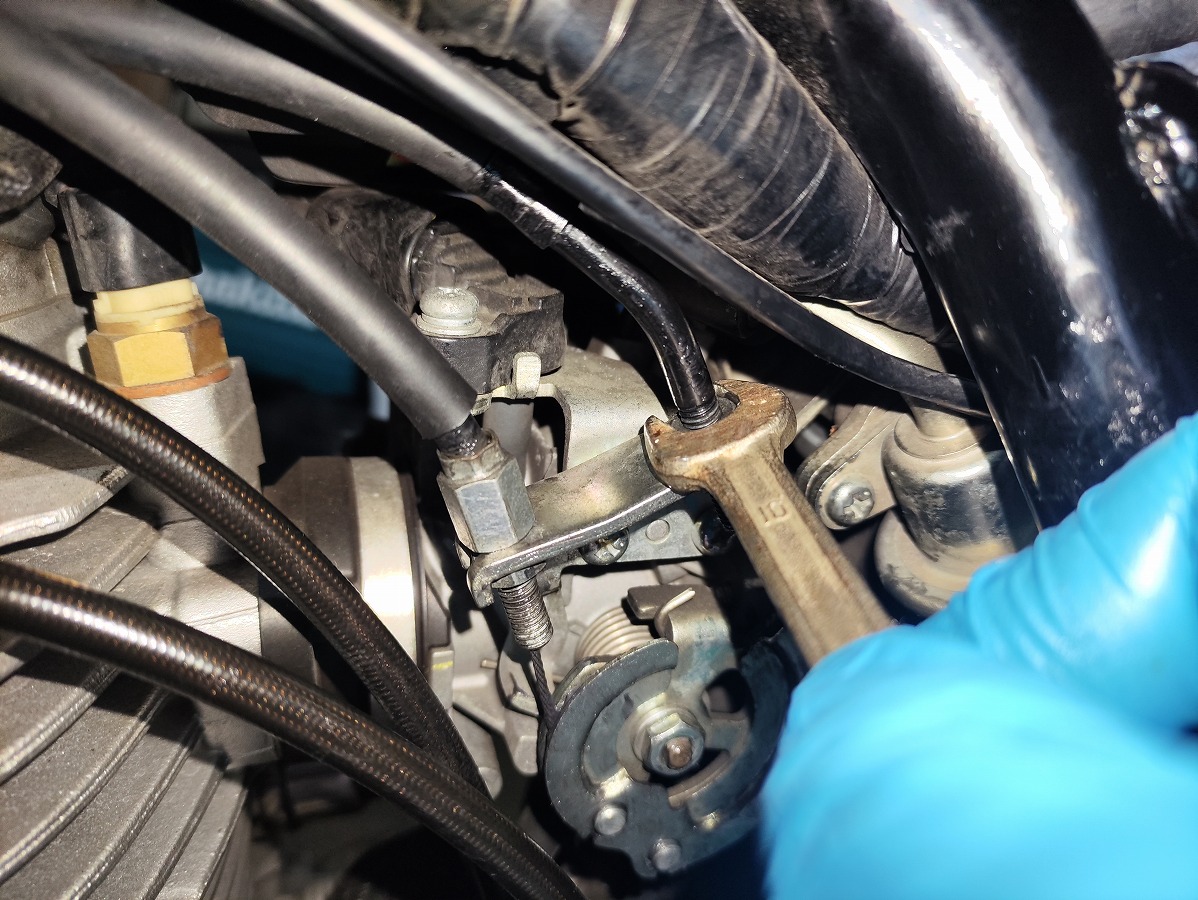

10mmオープンスパナを使用し、戻し側／引き側それぞれのケーブルホルダーにあるロックナット（10mm）を緩めます。
回り止めの影響でスパナが入りにくい場合は、先にアジャスティングナット（10mm）を緩めてから、ロックナットを緩めてください。

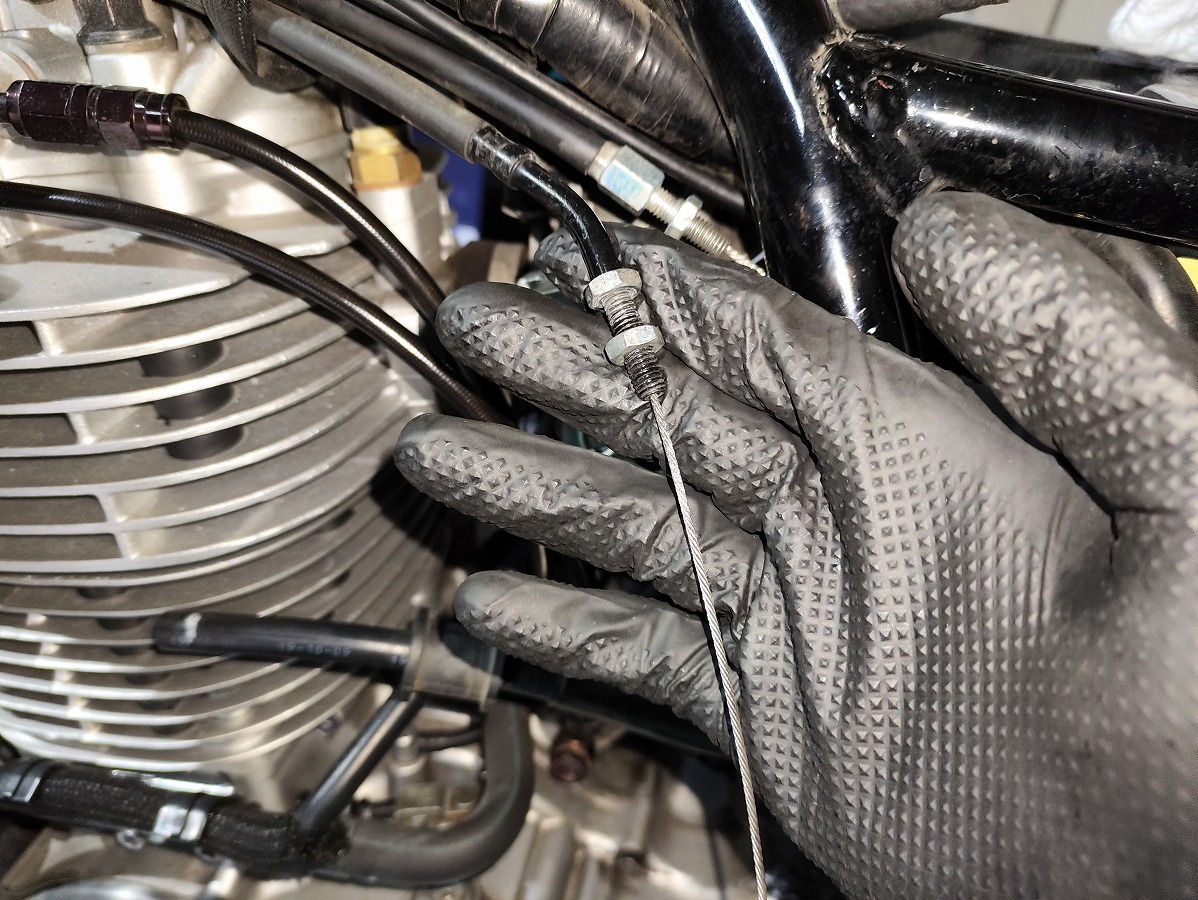

ロックナットが緩んだら、ケーブルをケーブルホルダーからずらしておく

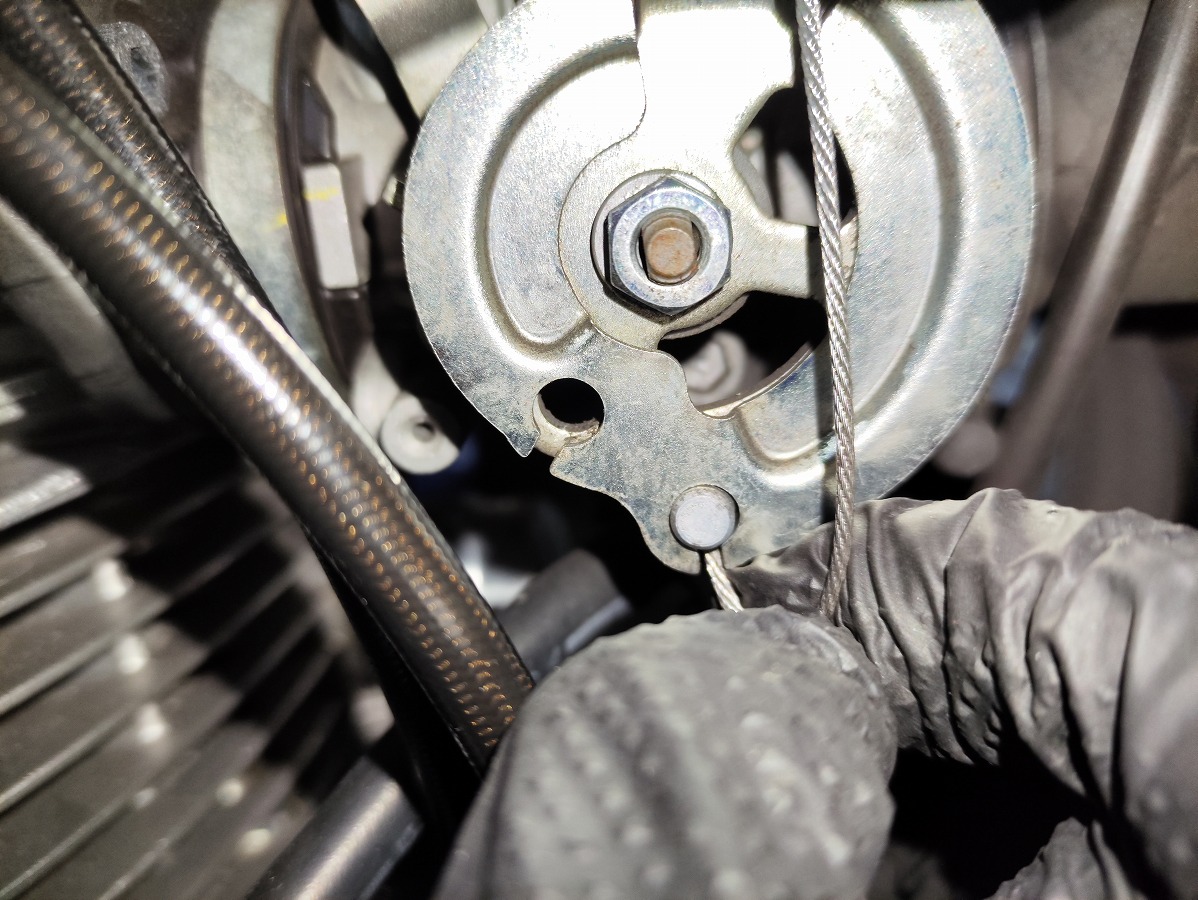

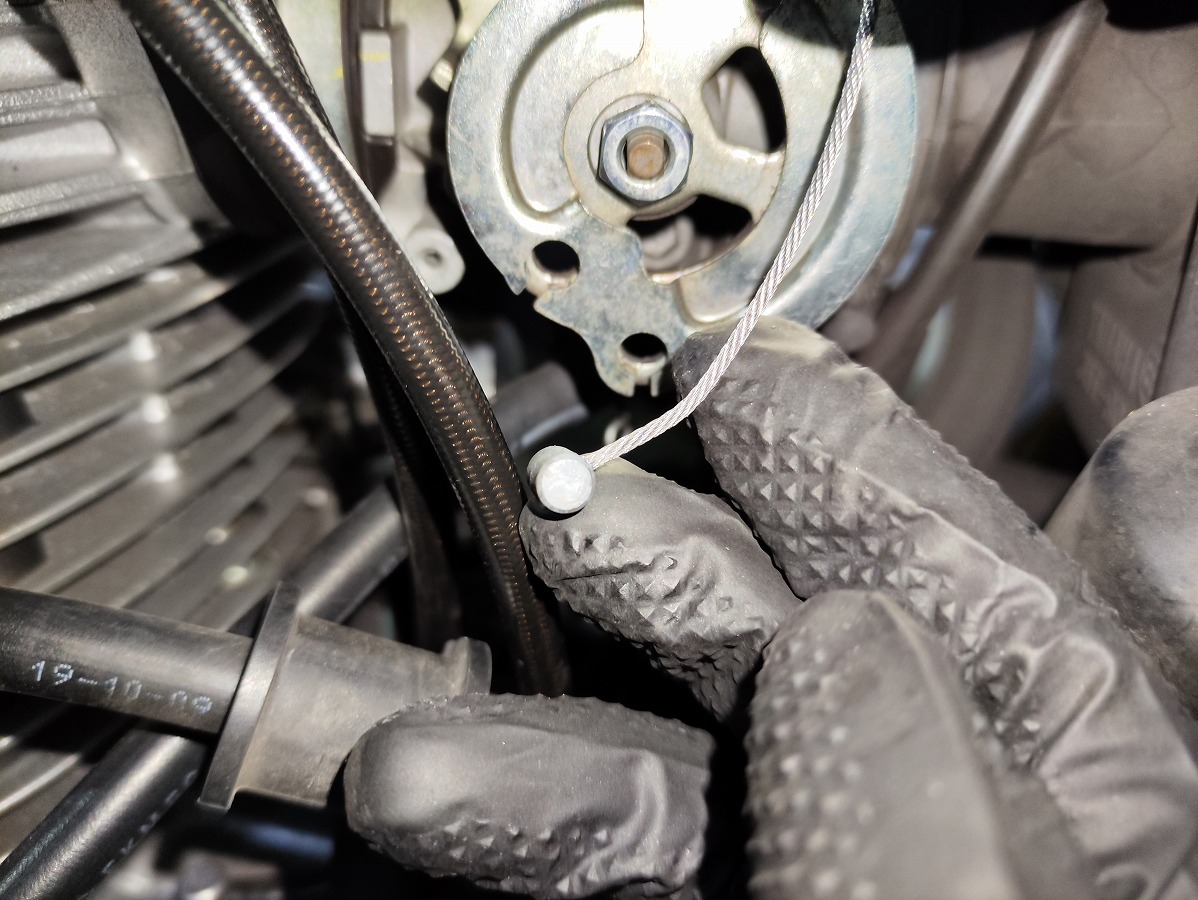

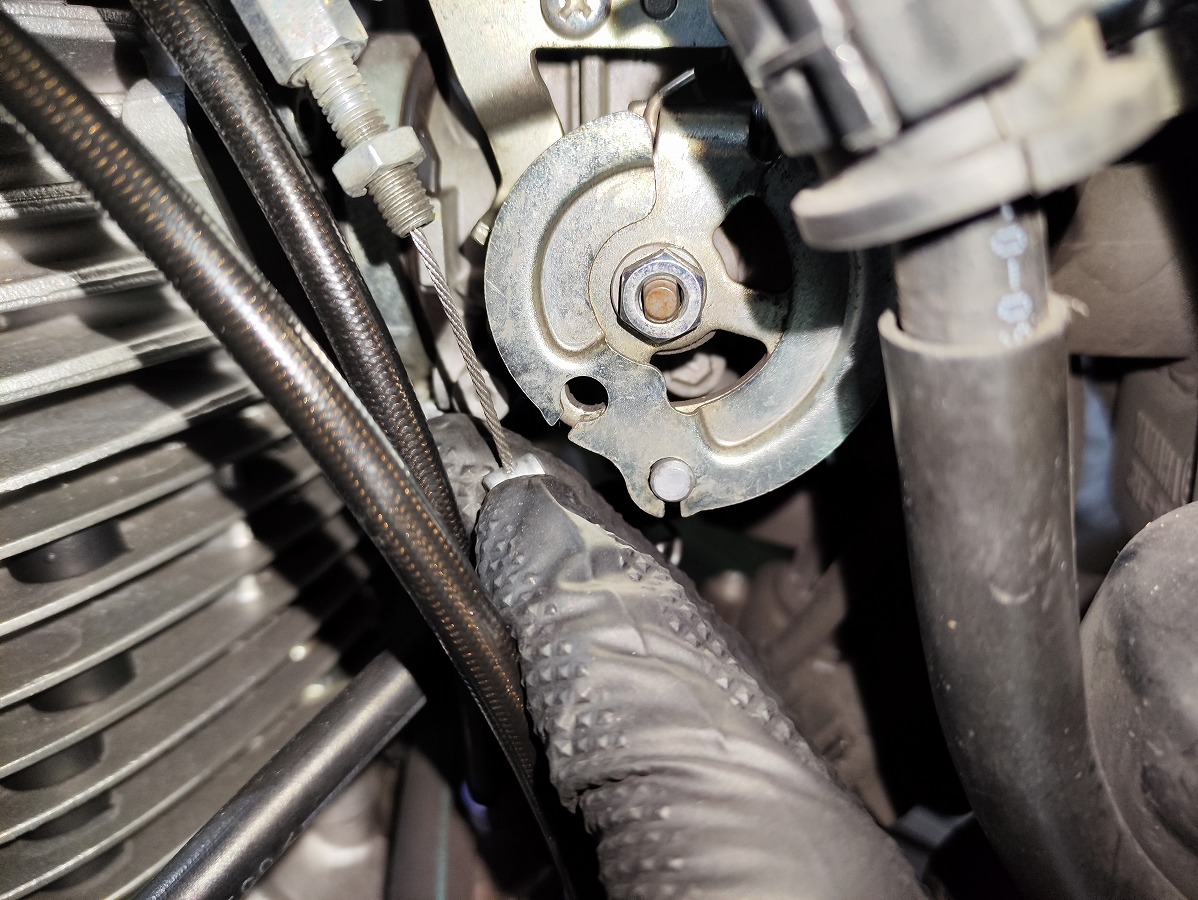

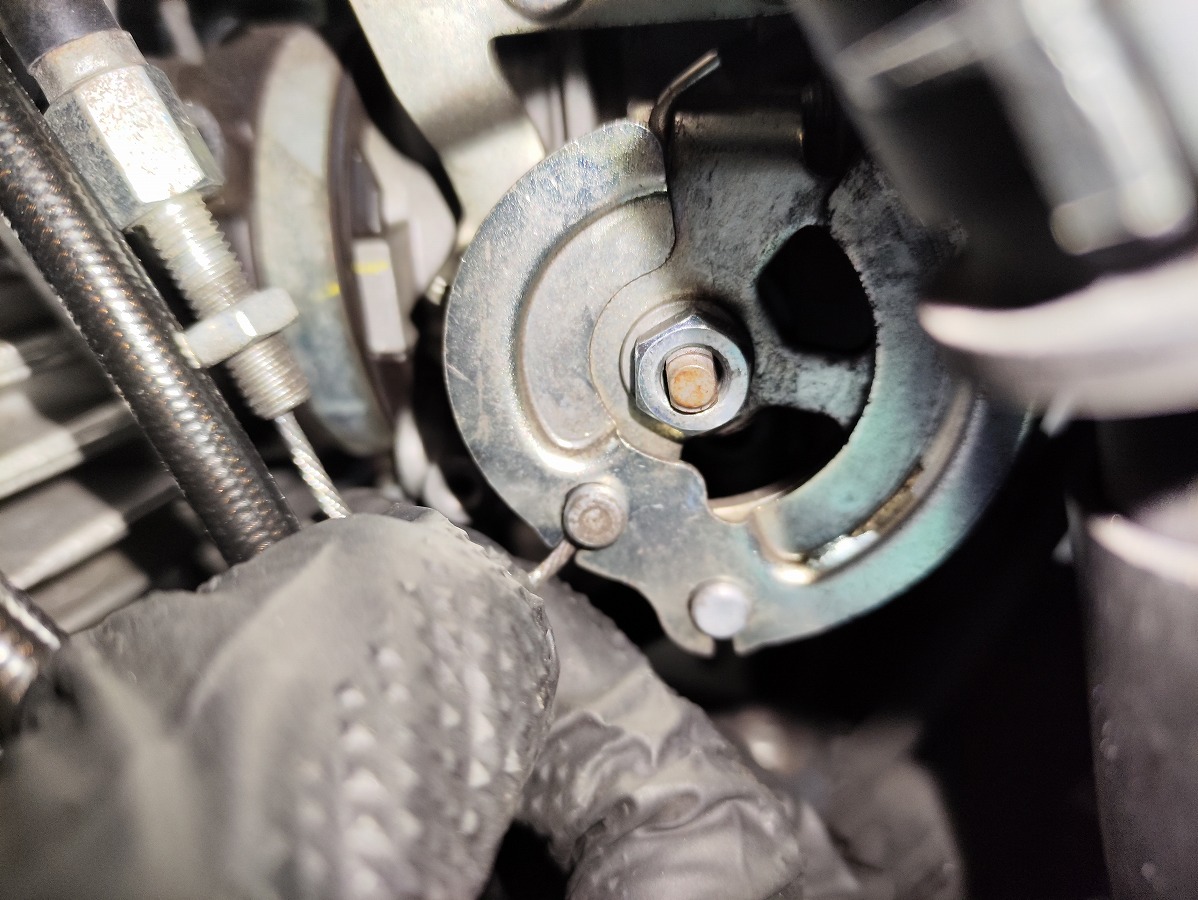

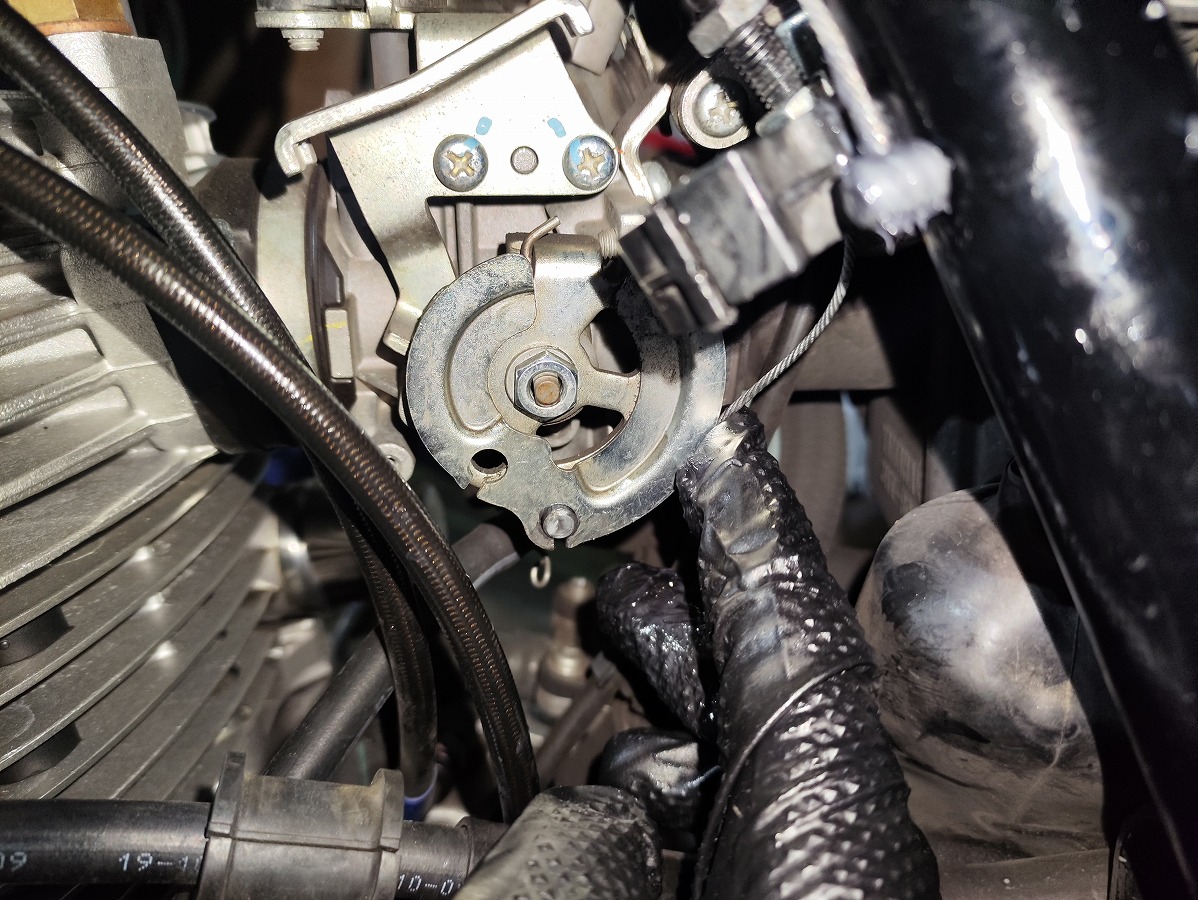

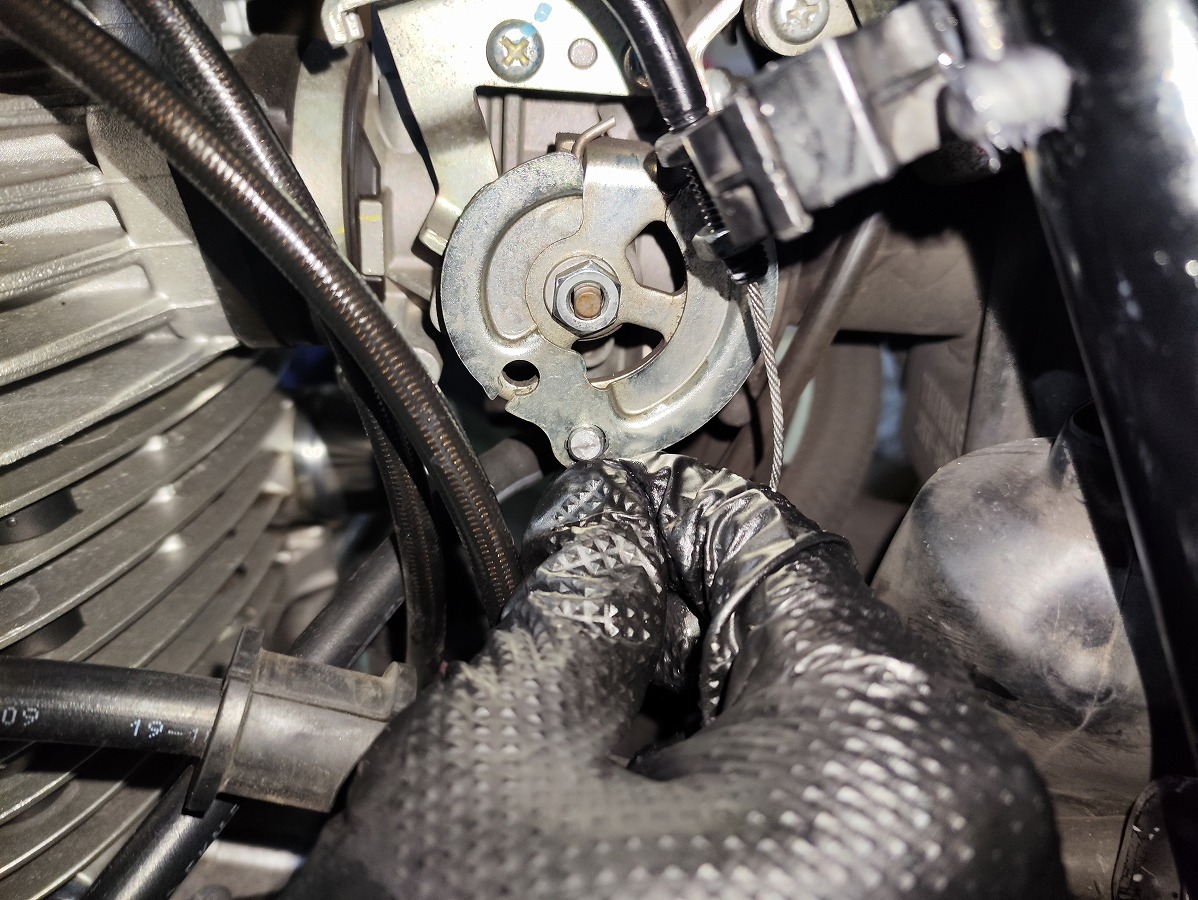

ワイヤーのエンド部（タイコ部）をスロットルボディから外す

戻し側と引き側両方のワイヤーが取り外しておく

② スロットルホルダー側の分解

スロットルホルダー側も当然、戻し側と引き側のケーブルが接続されている。
取付け時に逆に取りつけないよう、事前に目印をつけて写真を撮っておくと安心

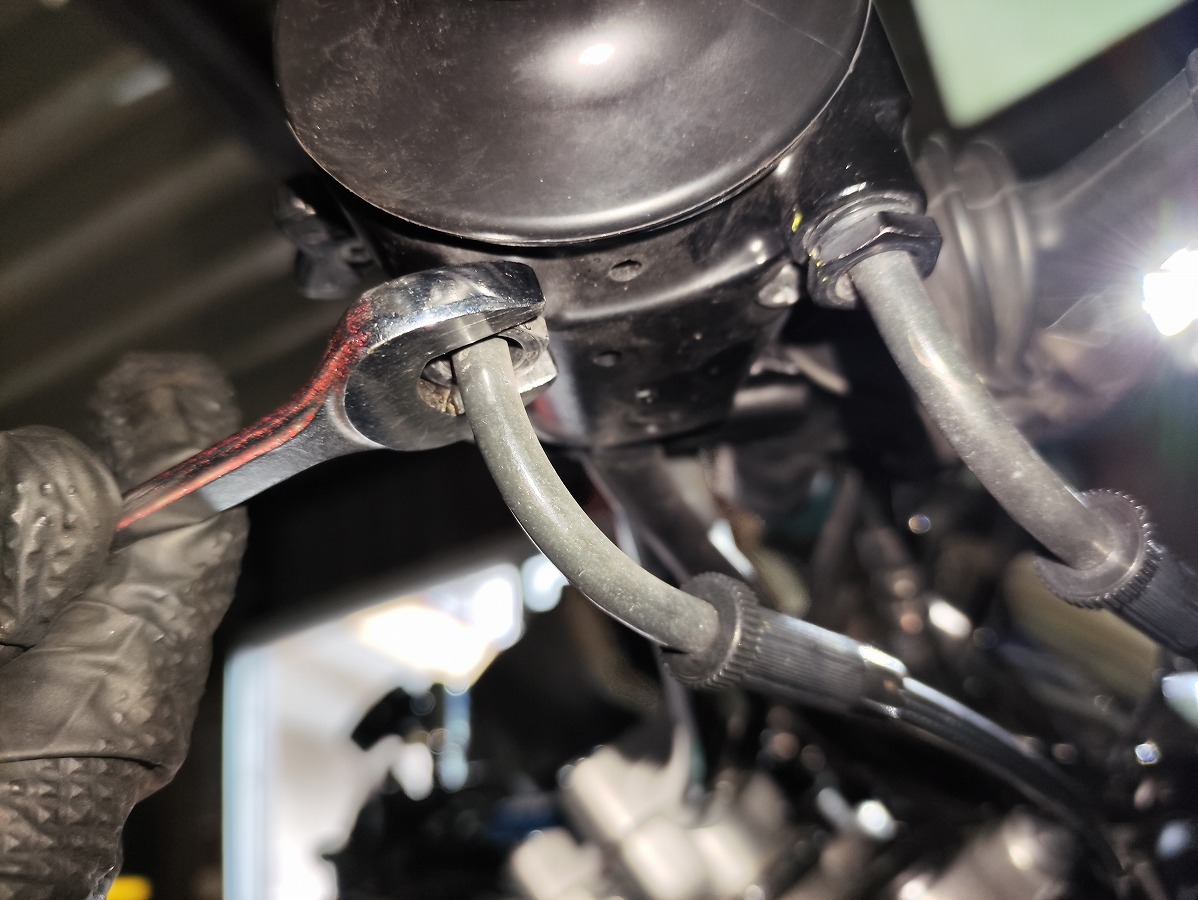

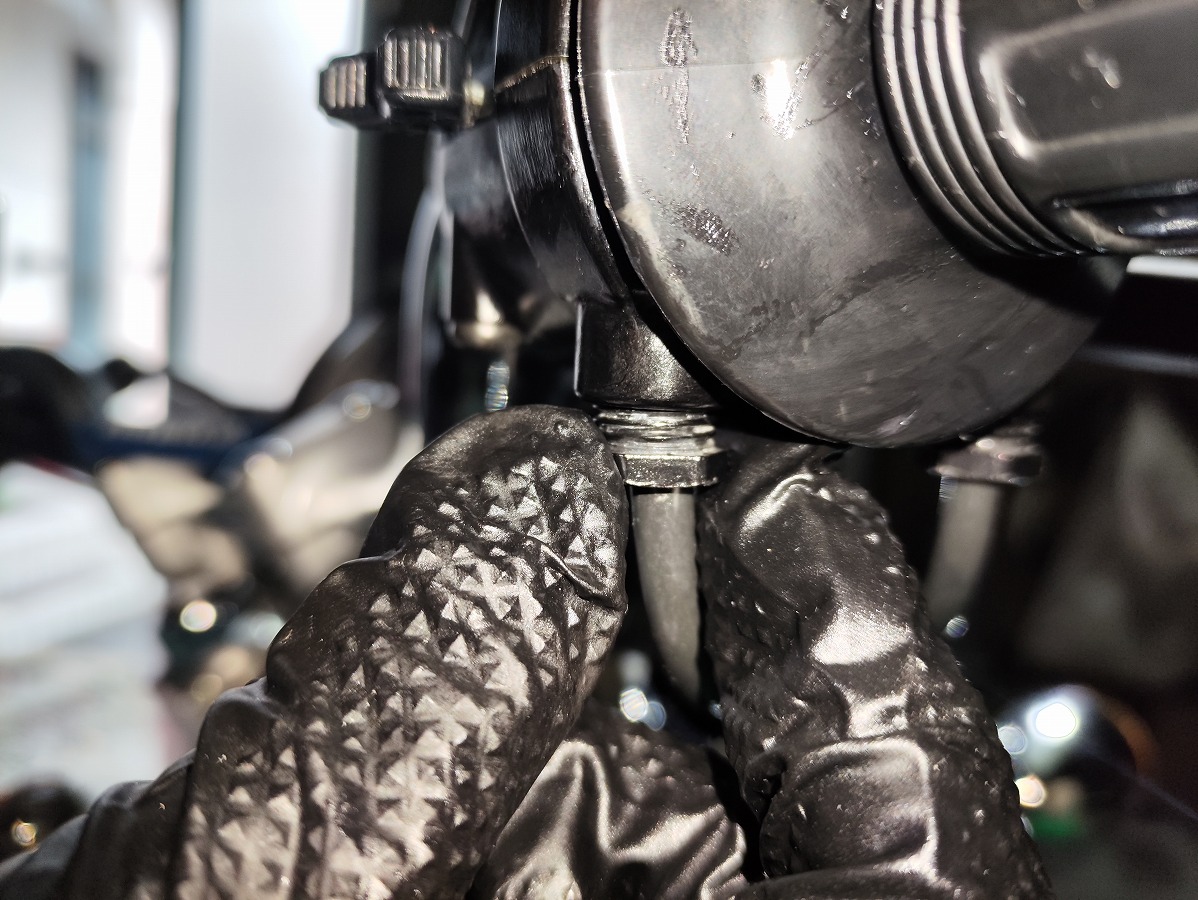

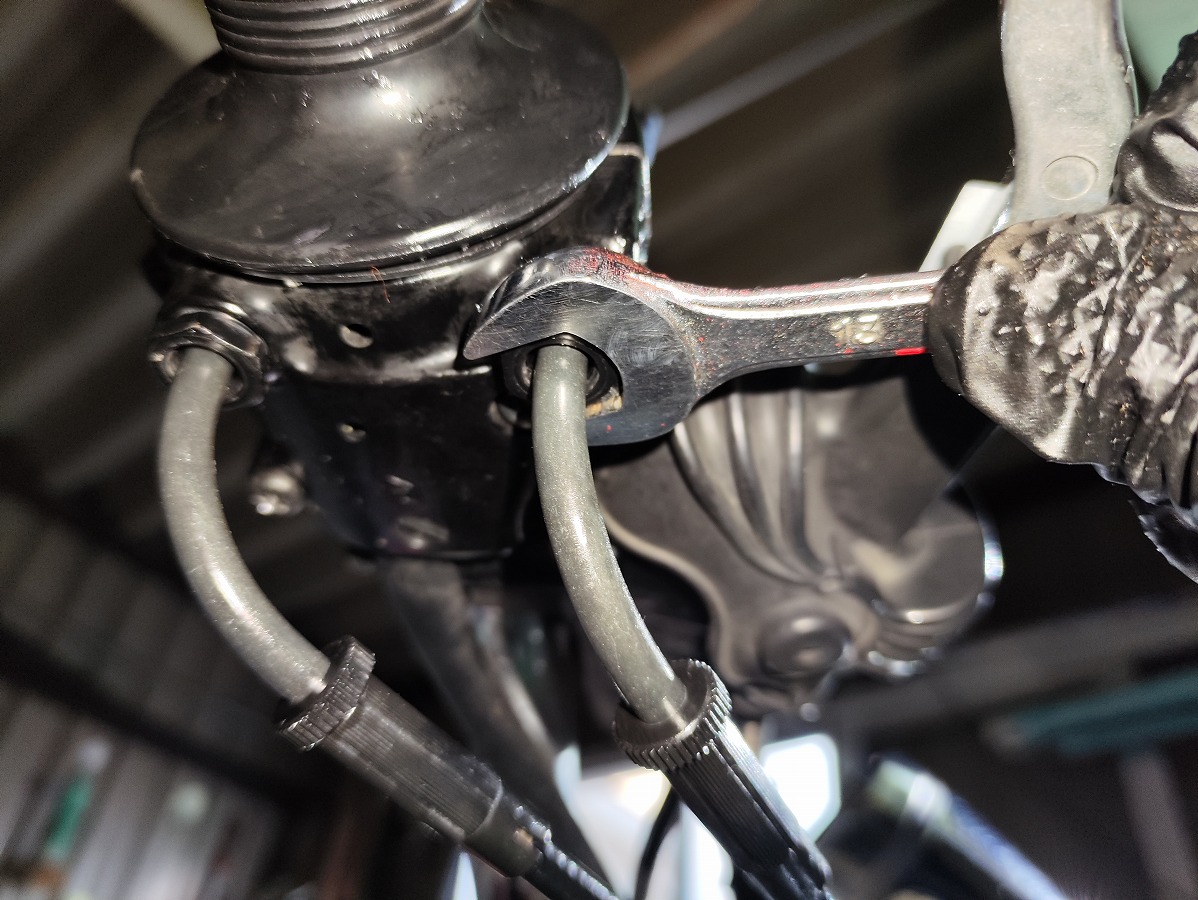

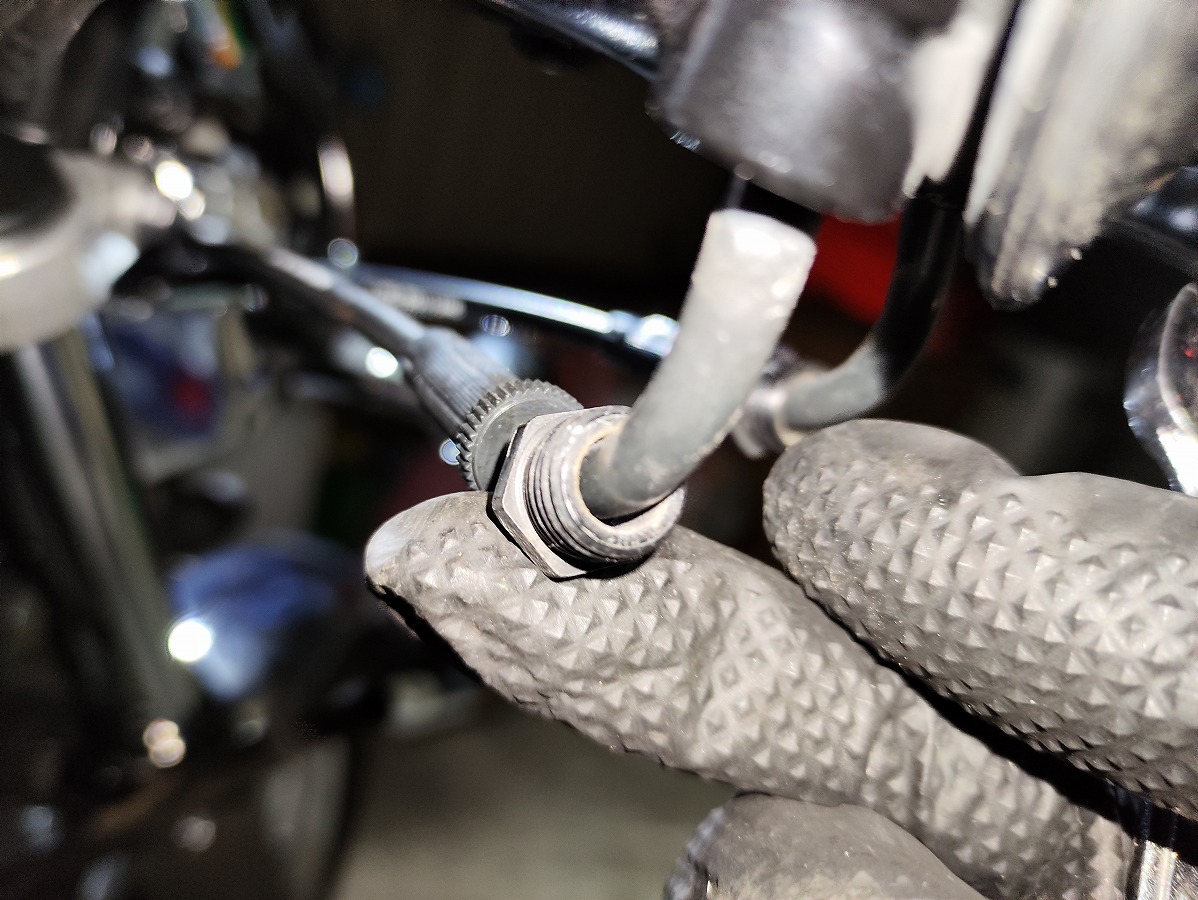

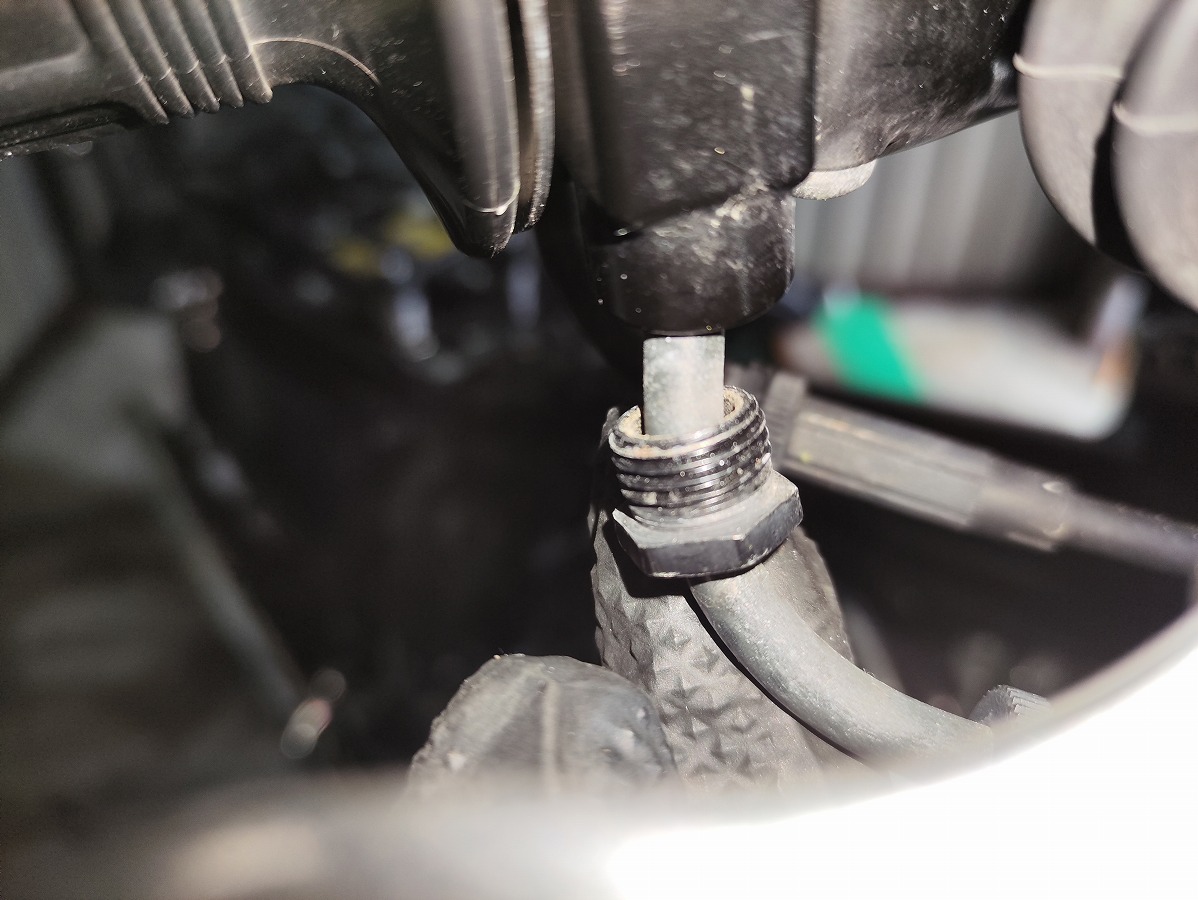

13mmオープンスパナで中空ボルト（引き側・戻し側両方）を取り外す

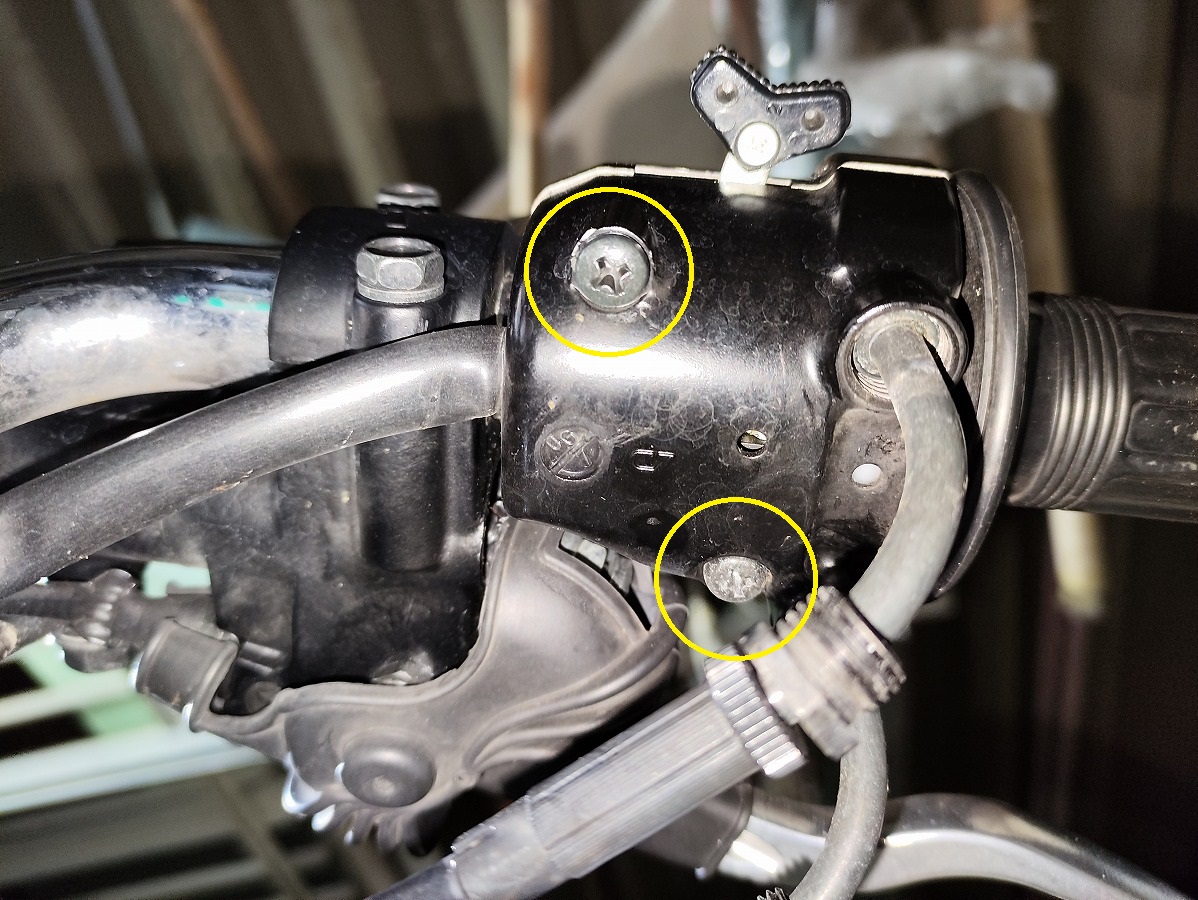

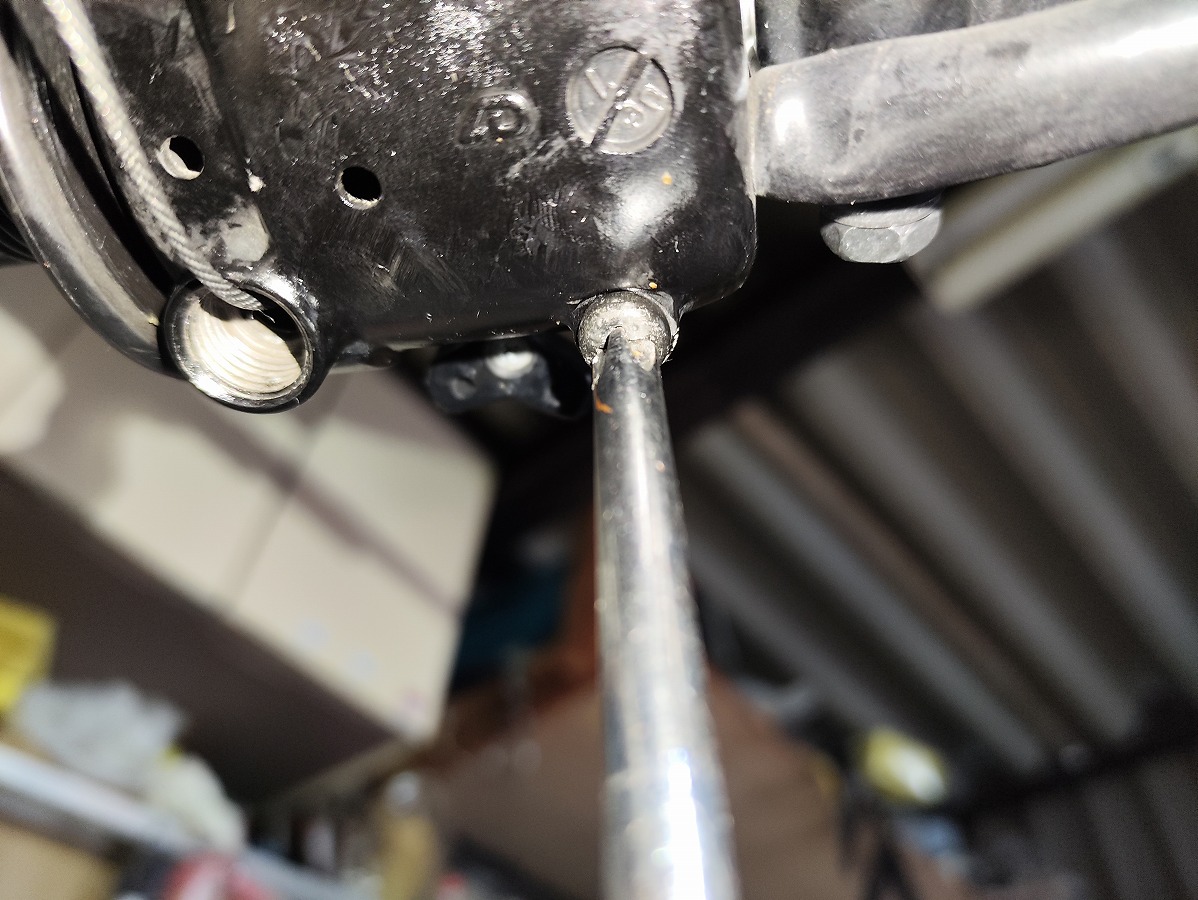

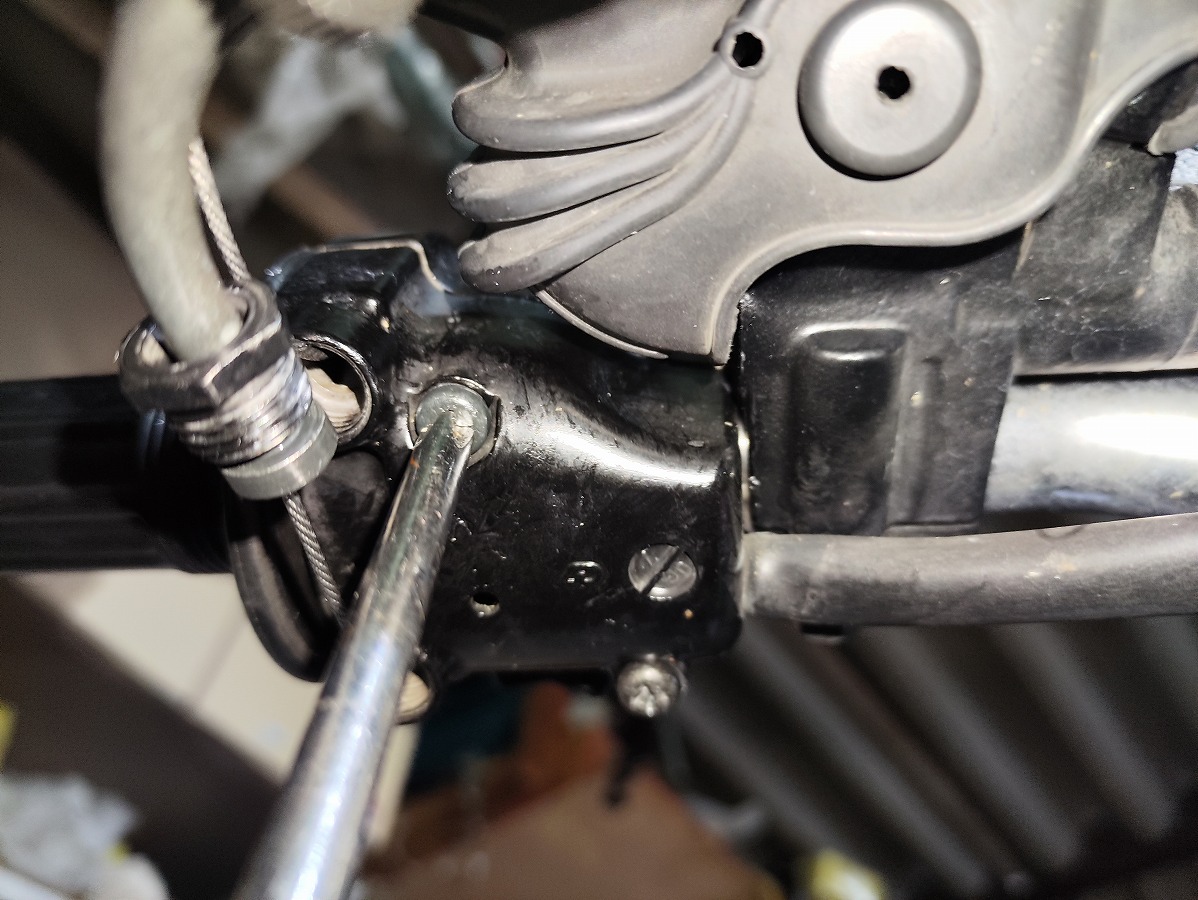

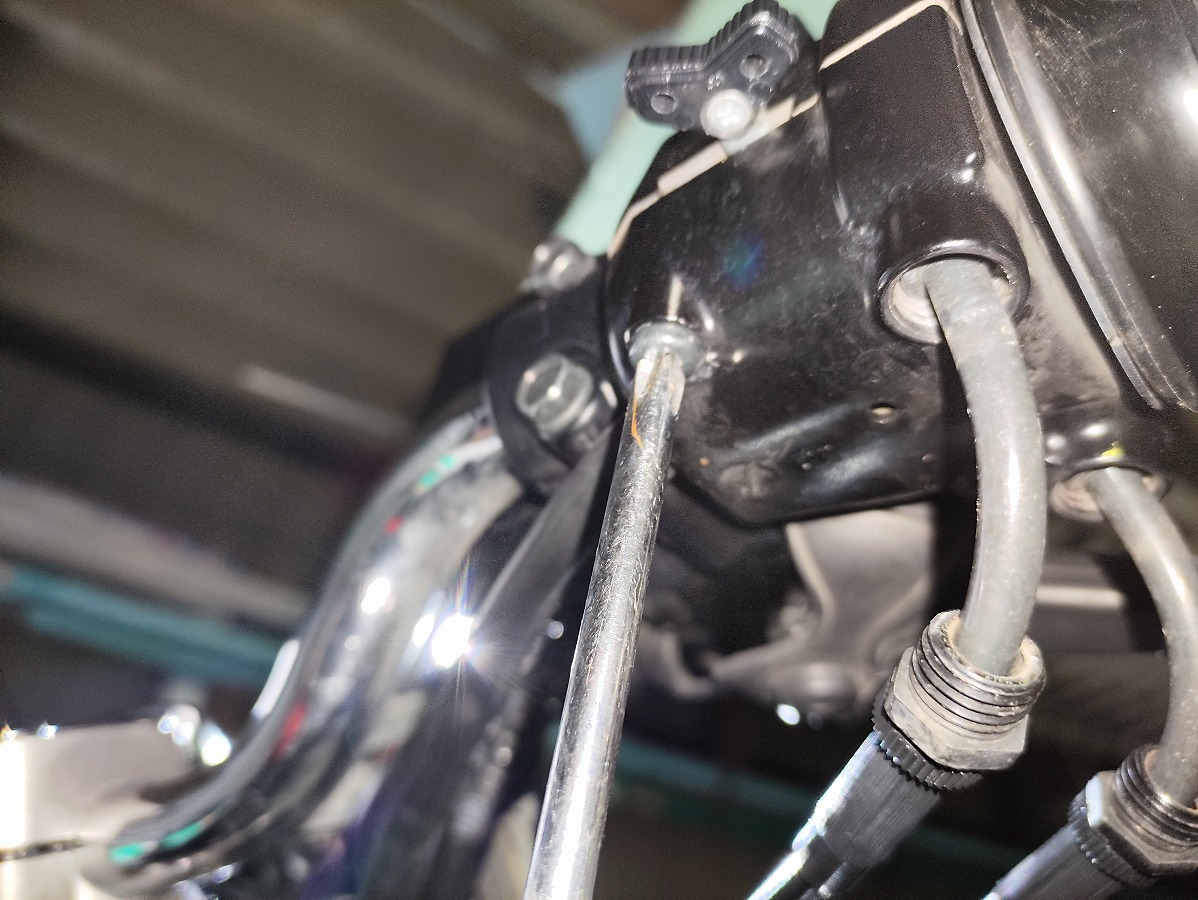

スロットルホルダー固定スクリュー×2本を外す
※ 初回は固く、ネジ頭をなめやすいので注意。押す力：回す力＝7：3 が理想

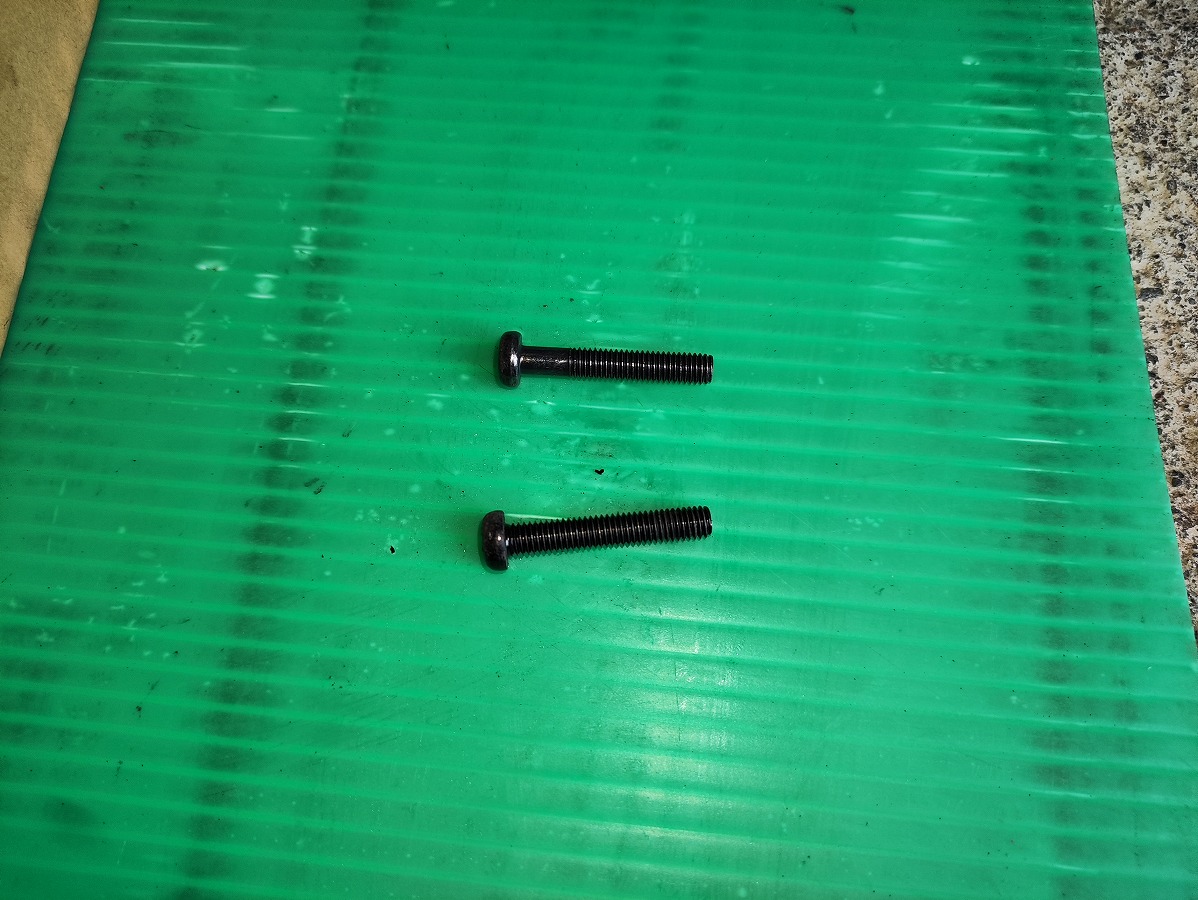

ネジは無くさないよう保管しておくこと

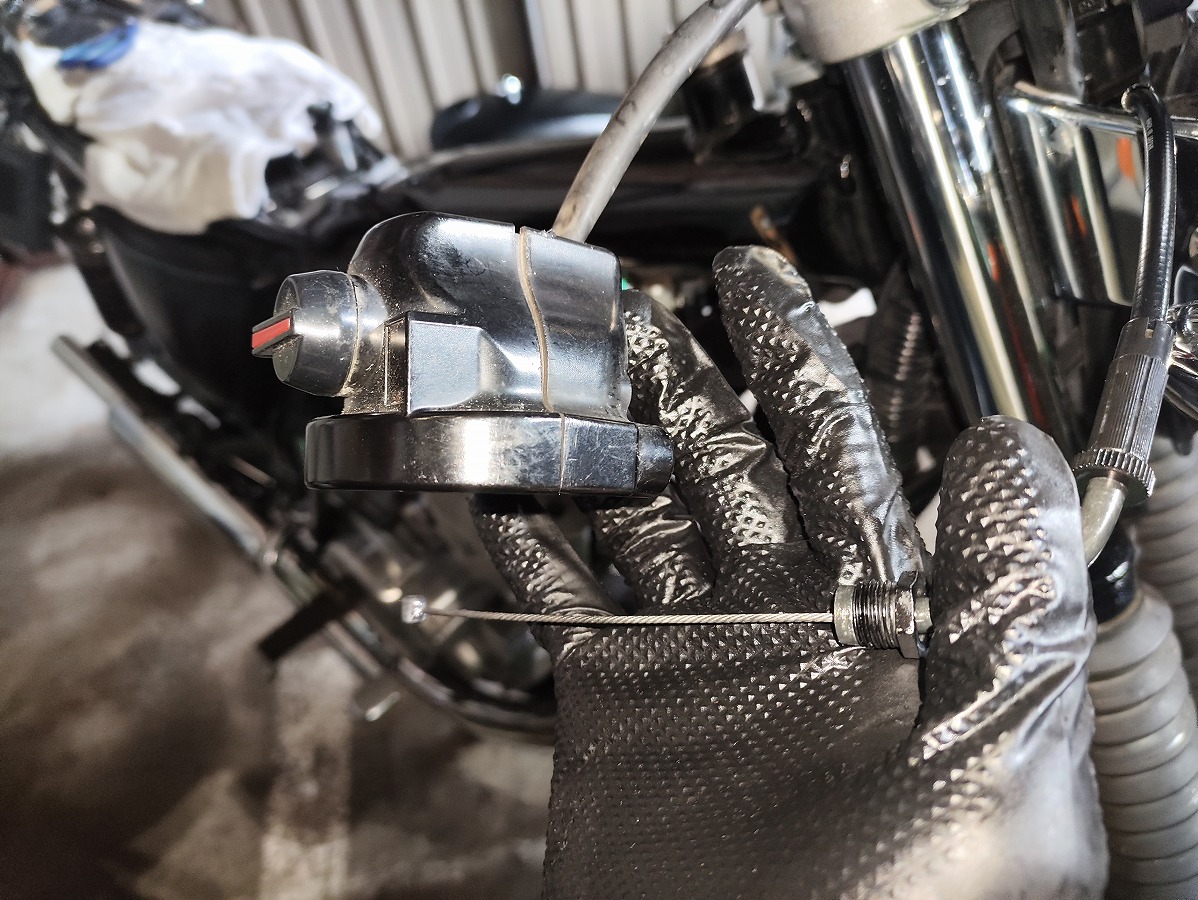

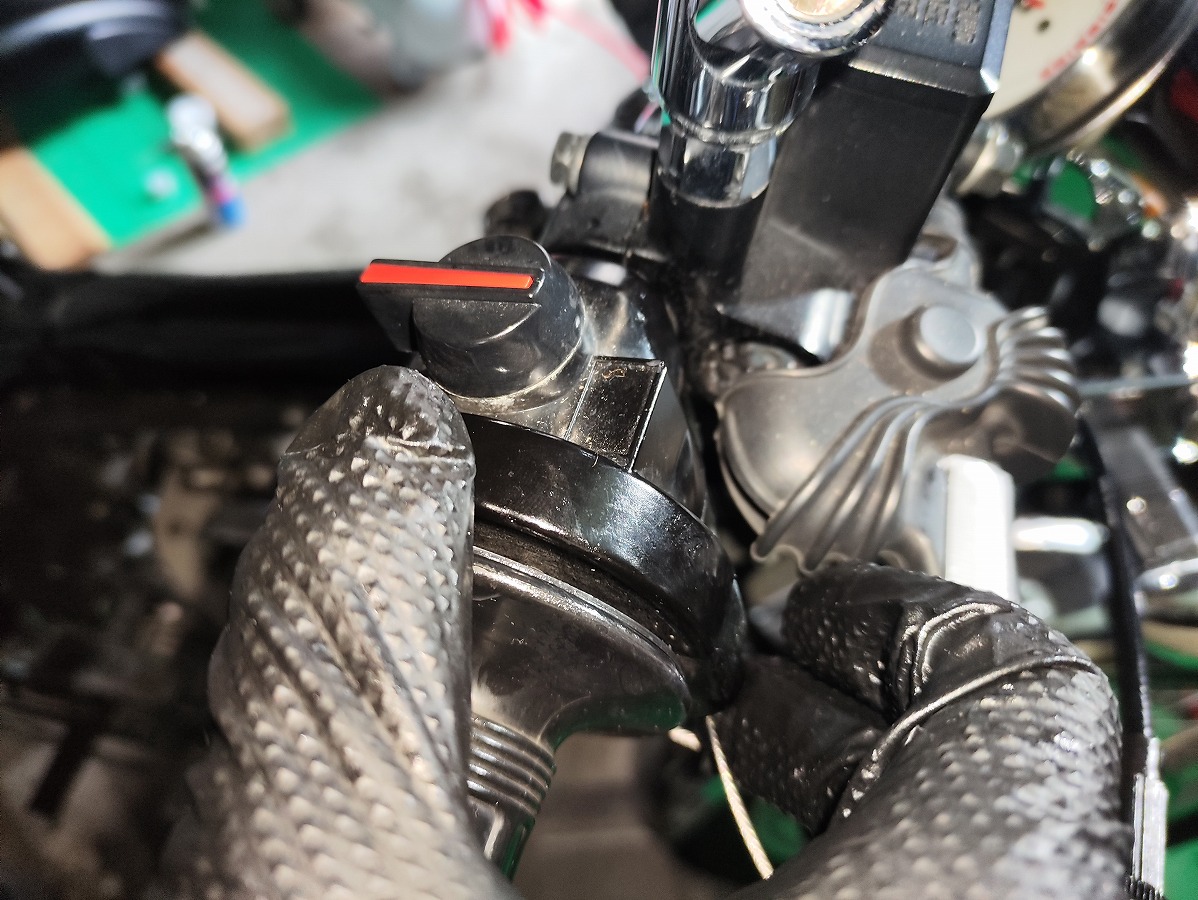

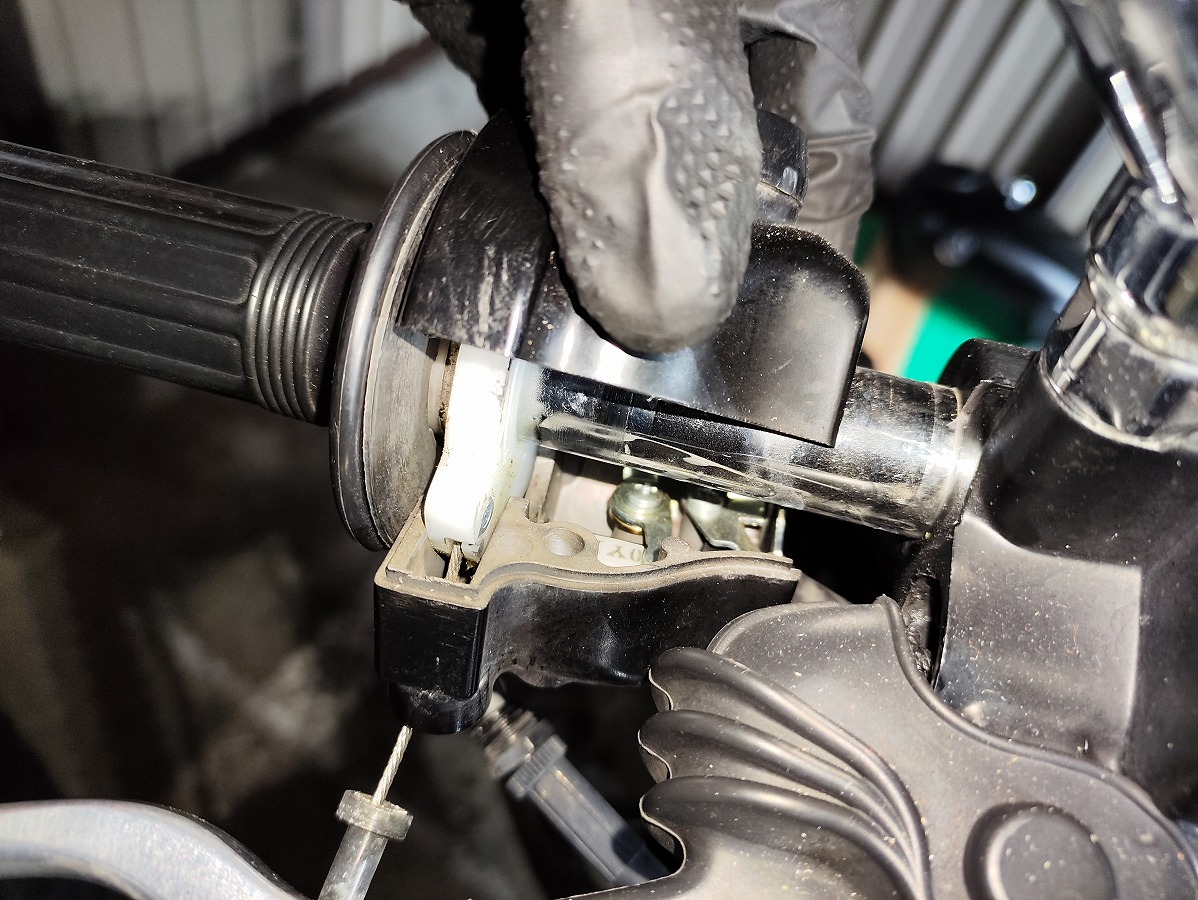

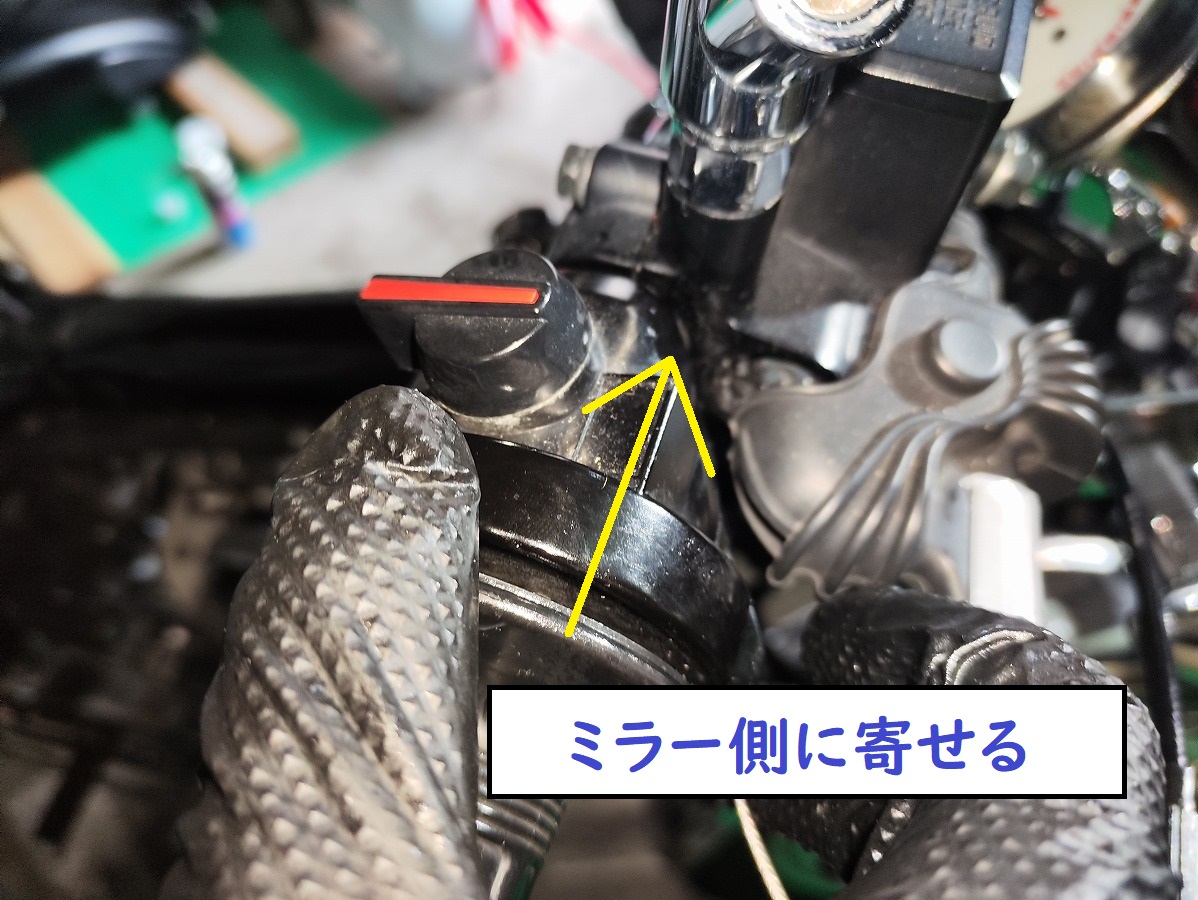

スロットルホルダーは上下に分かれる。断線の危険があるので、無理にこじらず慎重に分解する

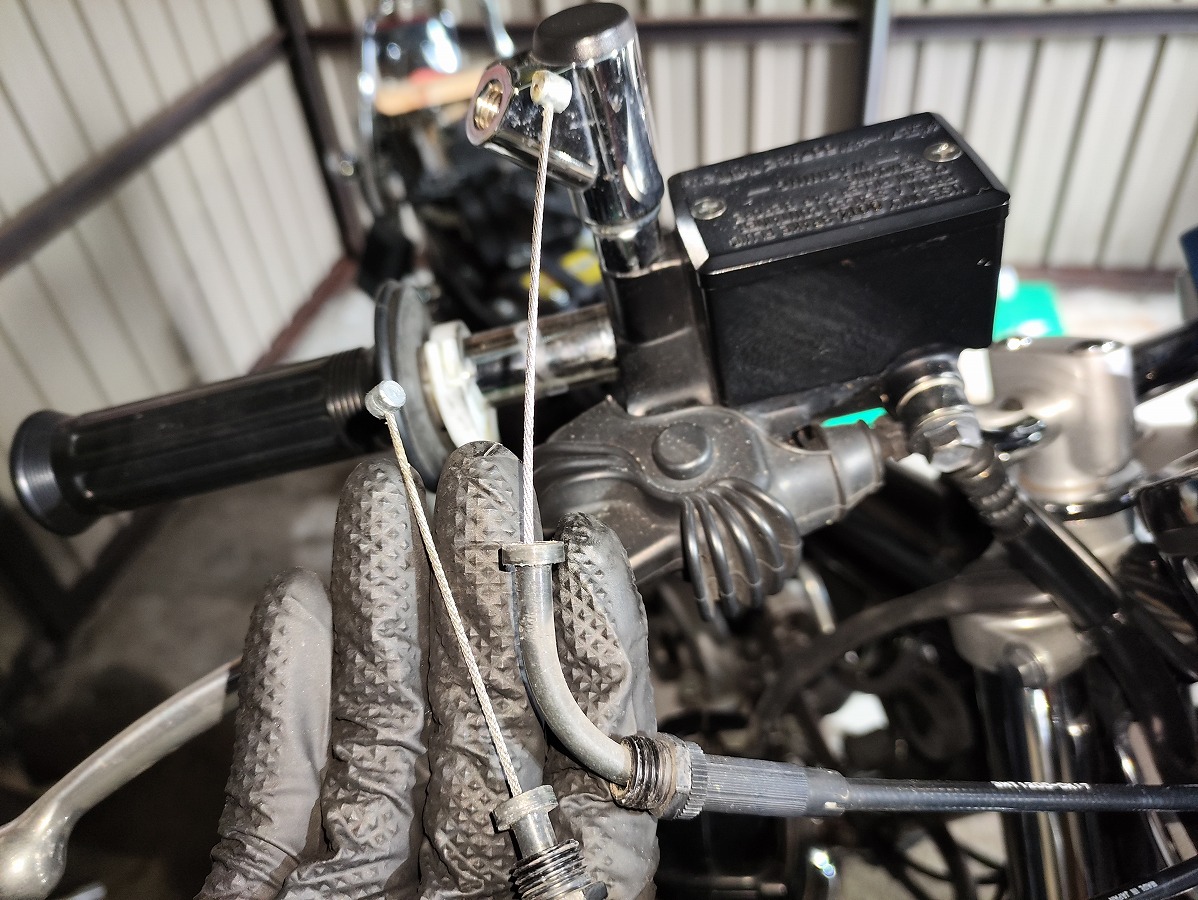

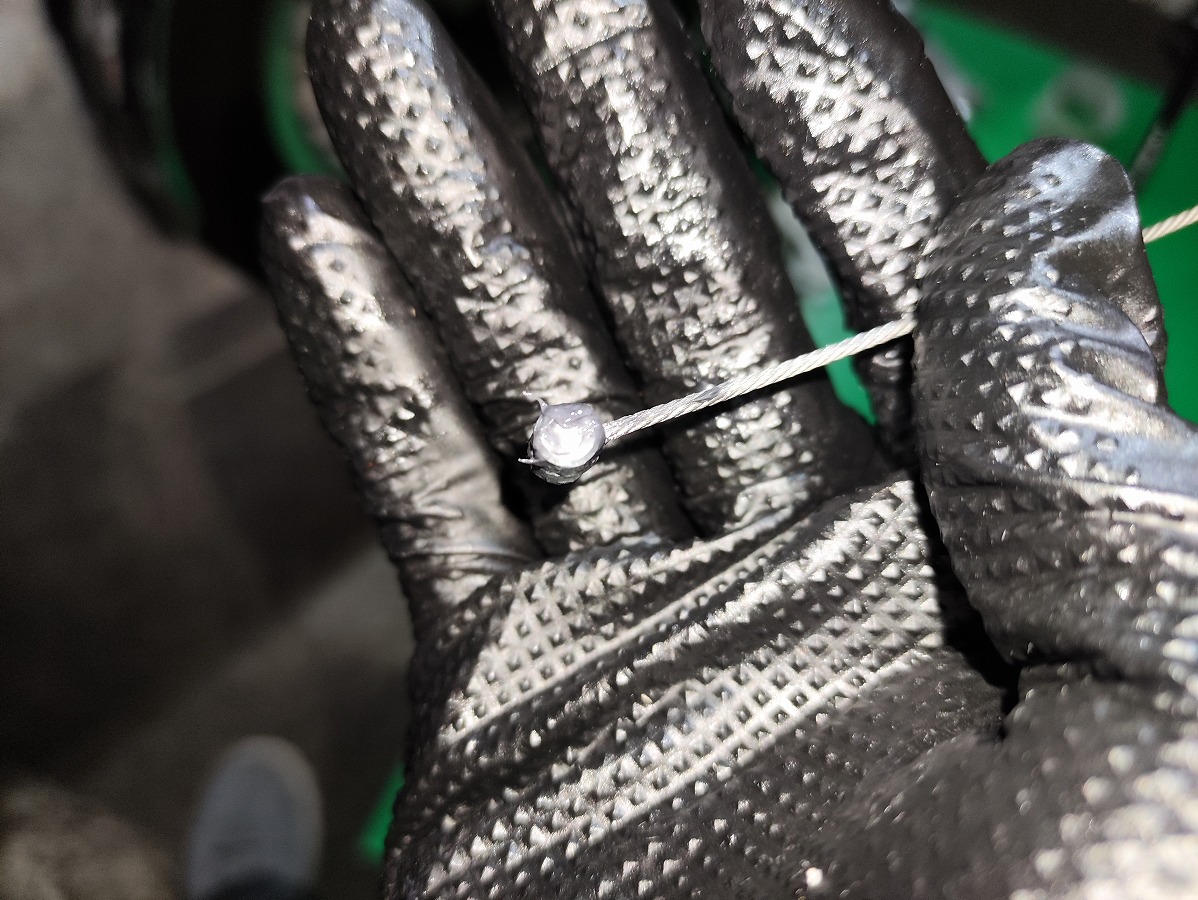

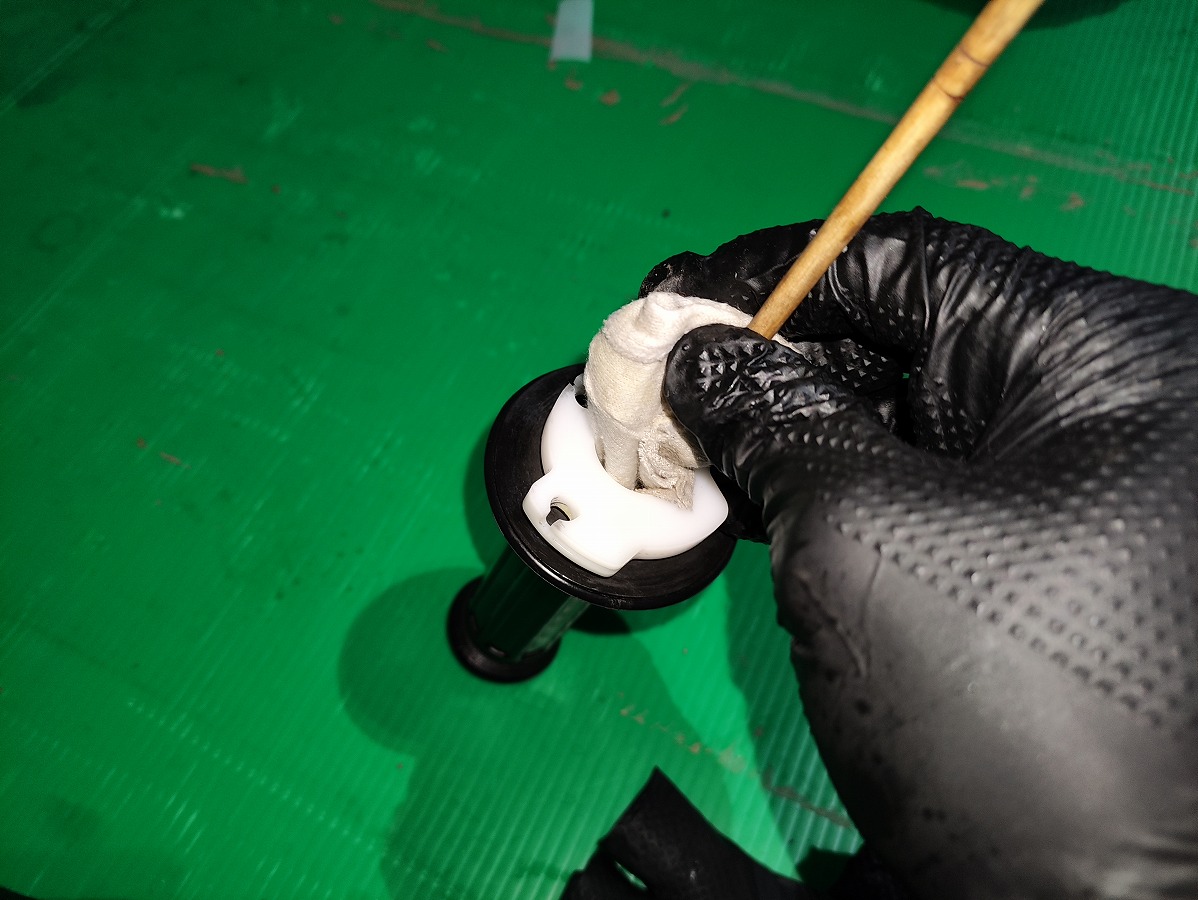

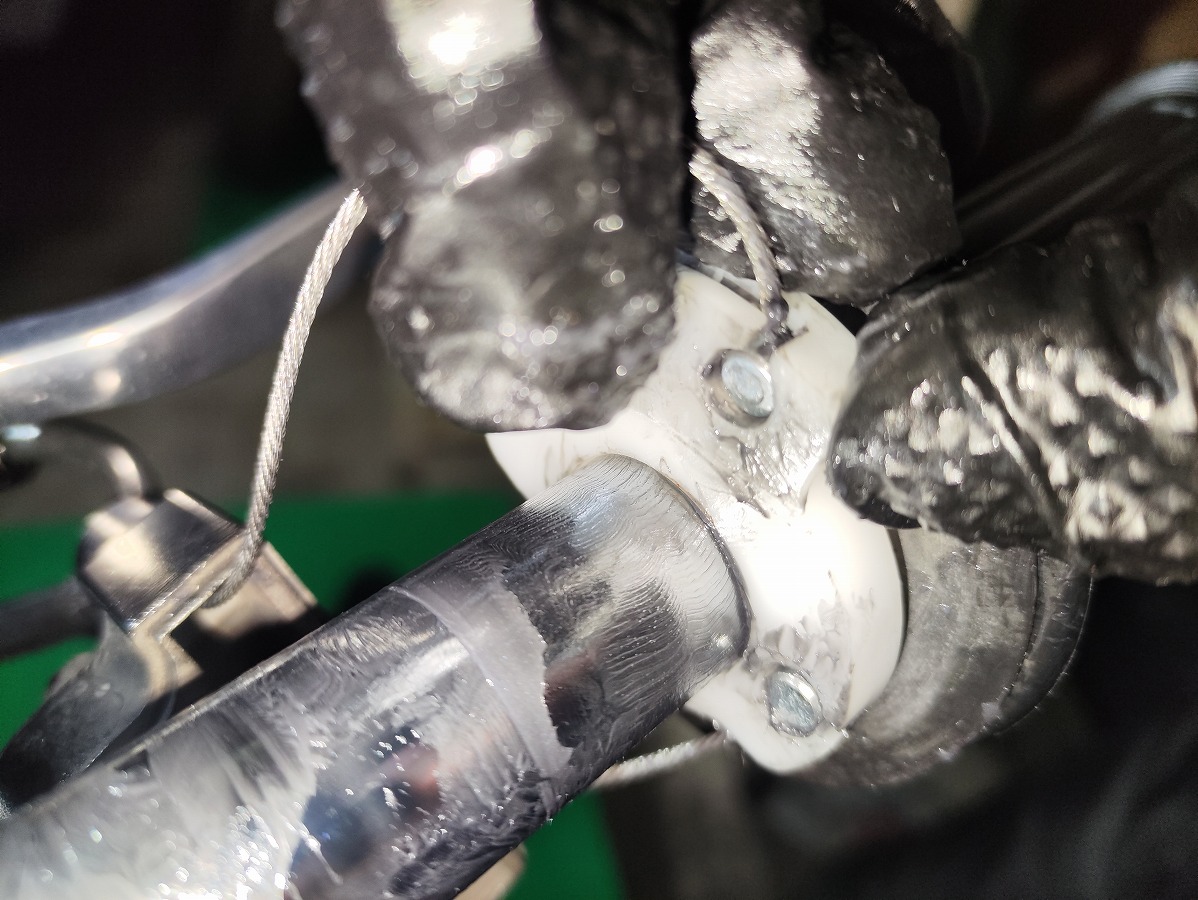

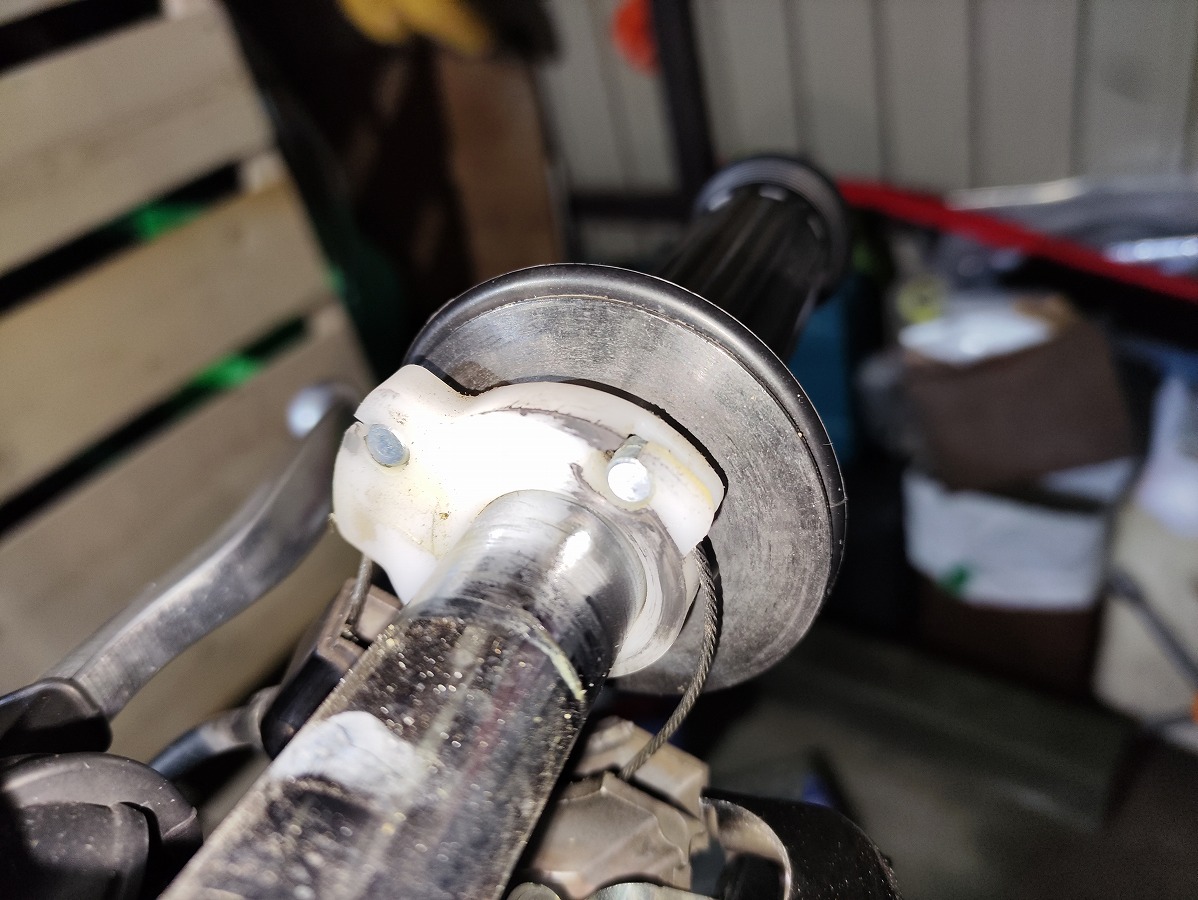

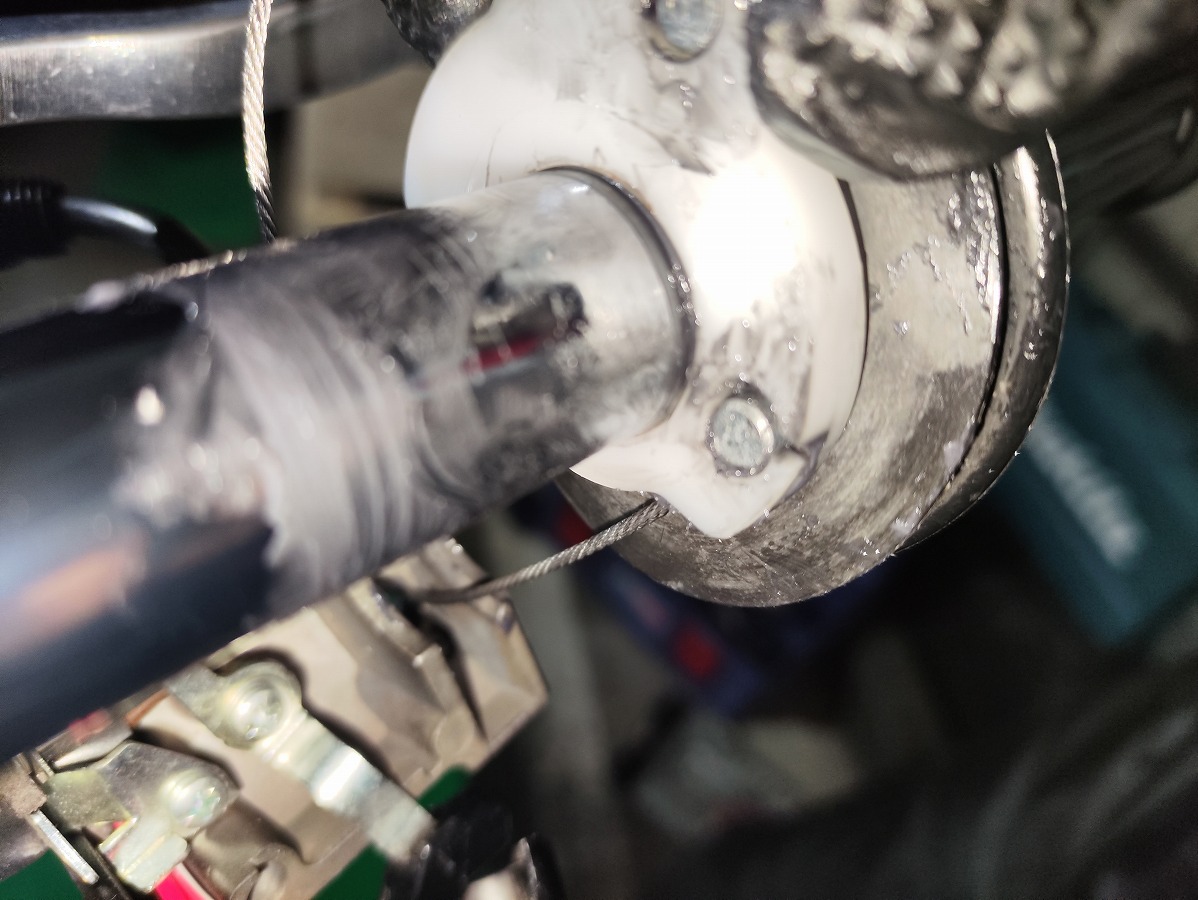

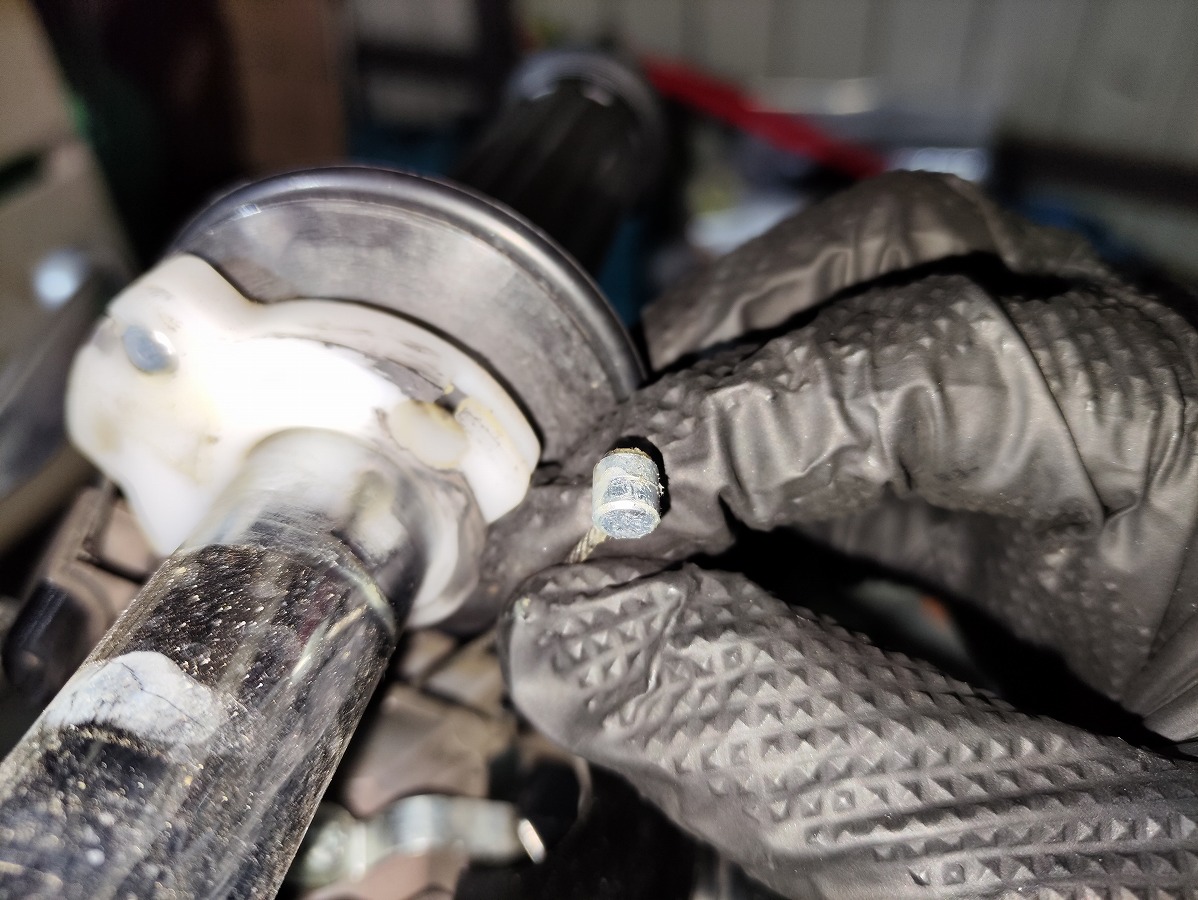

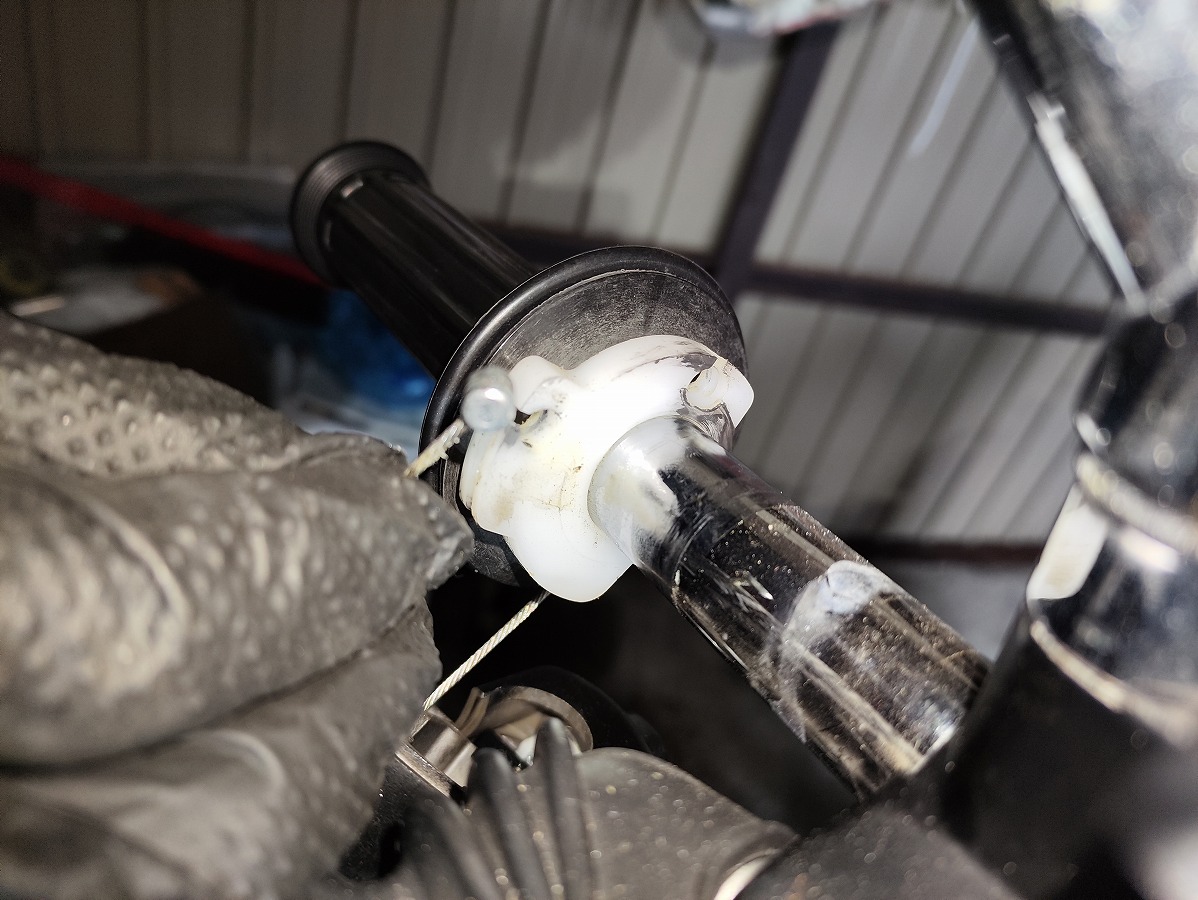

白いスロットルチューブが見えるので、引き側・戻し側のワイヤーエンド部（タイコ部）を取り外す

③ スロットルワイヤーケーブルの注油

SR400のスロットルワイヤーは形状の都合上、一般的なワイヤーインジェクターが使用できません。
ワイヤーとアウターの隙間から直接スプレーして注油する力技な方法もありますが、確実にオイルを通すにはビニール袋を使った方法がおすすめです。
ただし、この方法は 粘度の低いケーブルルブやチェーンオイルのみ使用可能 なので注意しましょう。

事前準備

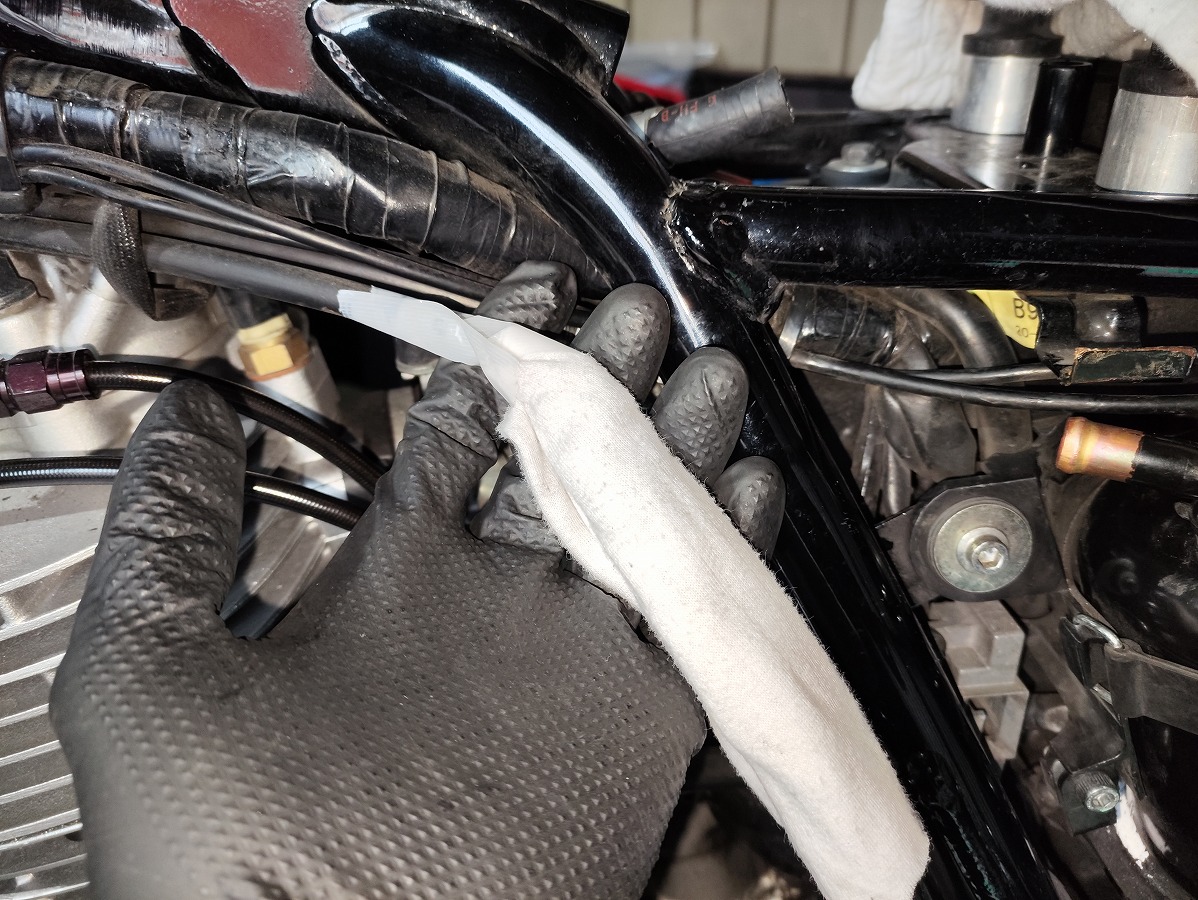

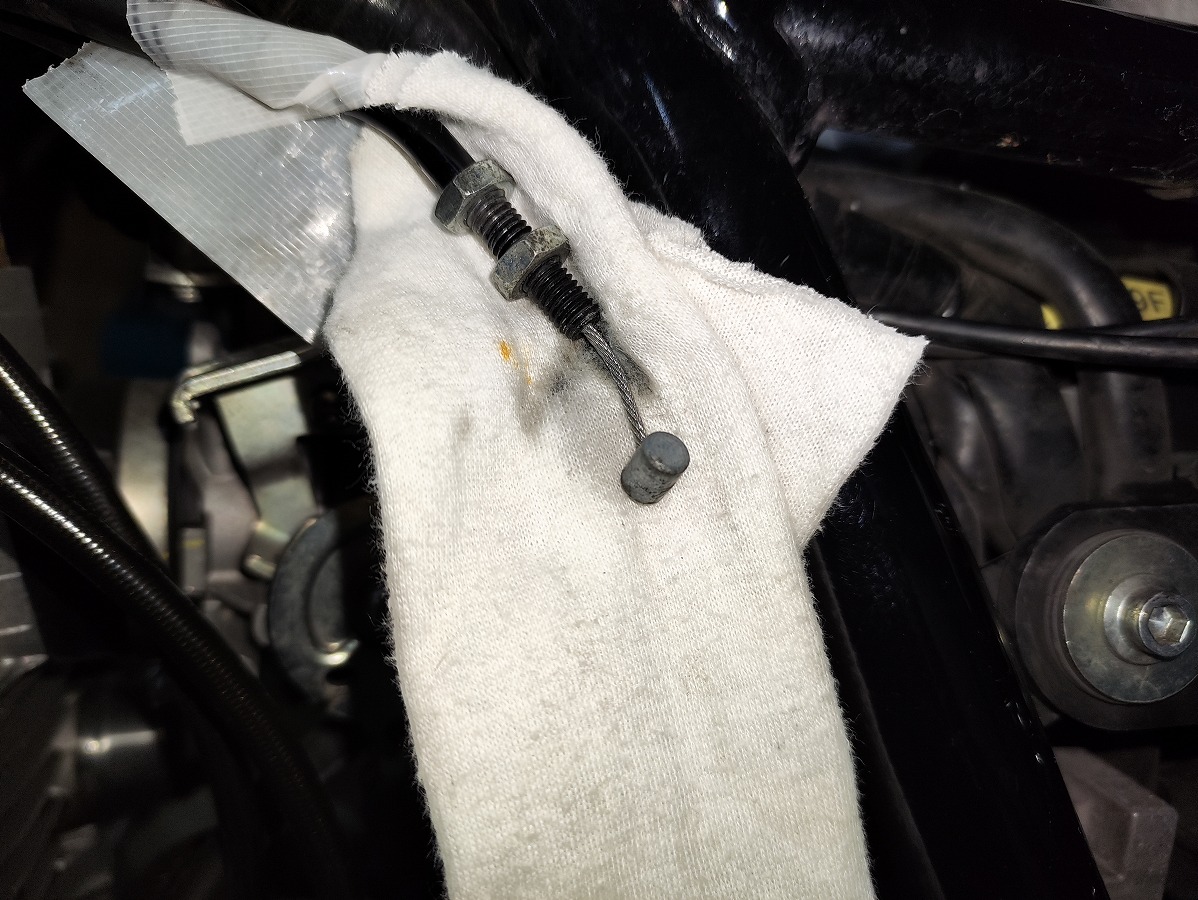

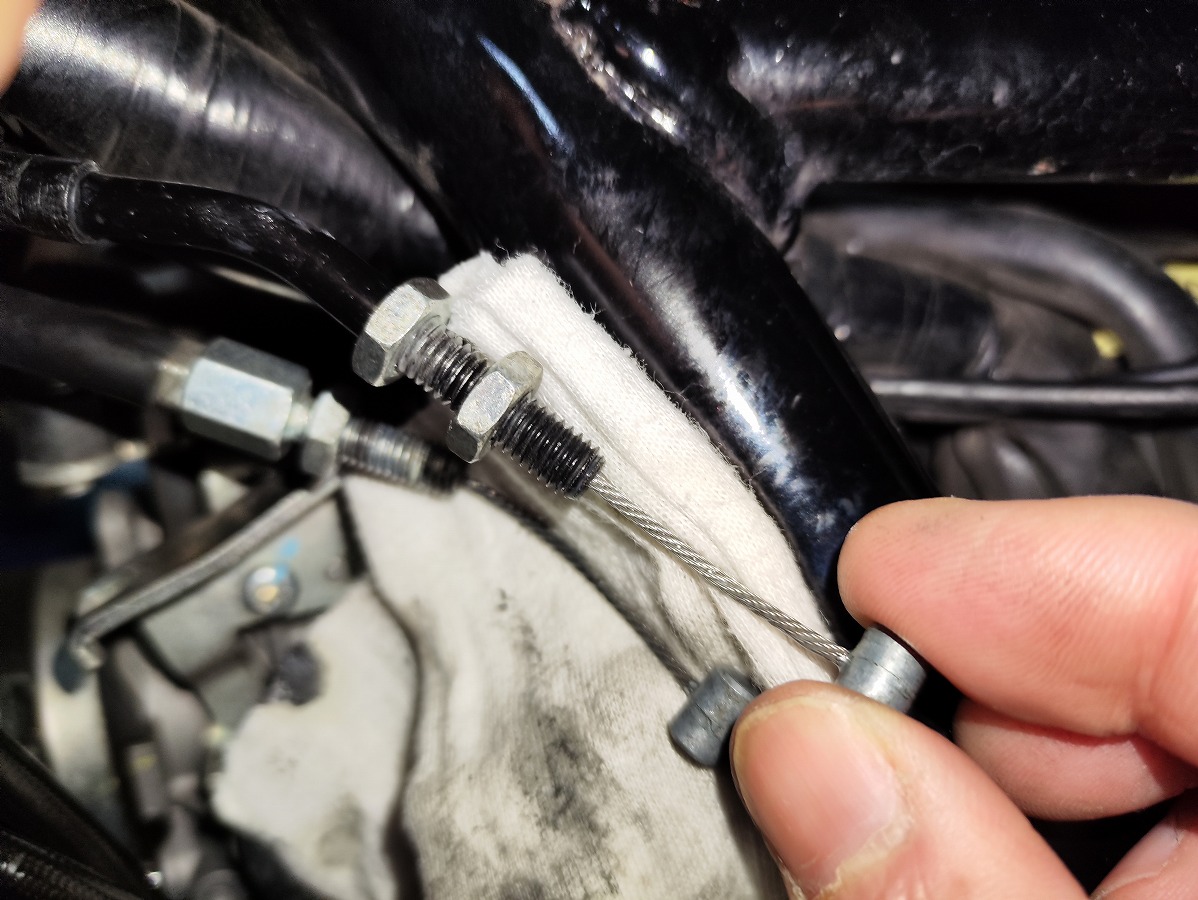

スロットルワイヤーケーブルのスロットルボディ側エンド部をウエスで養生する
周囲にオイルや洗浄液が飛散しないよう、作業環境を整えておく

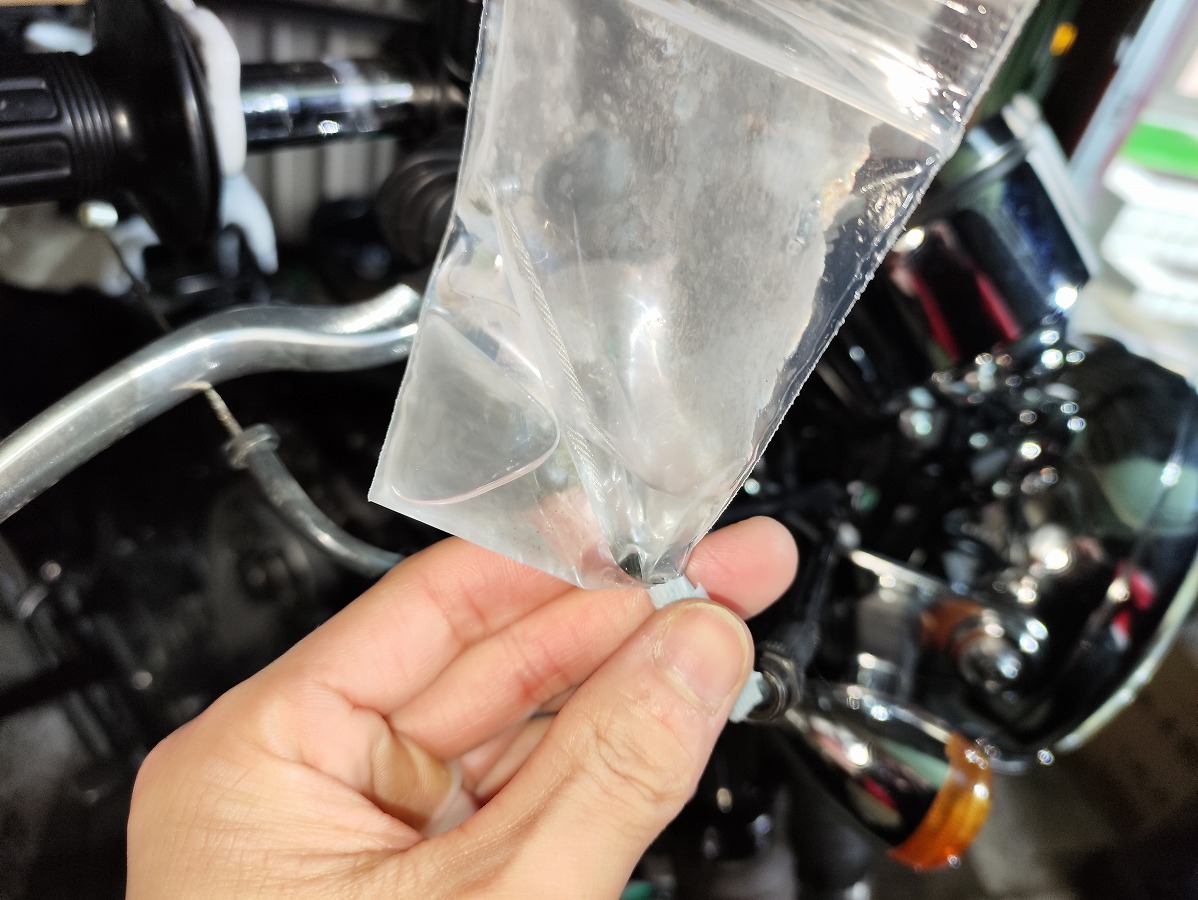

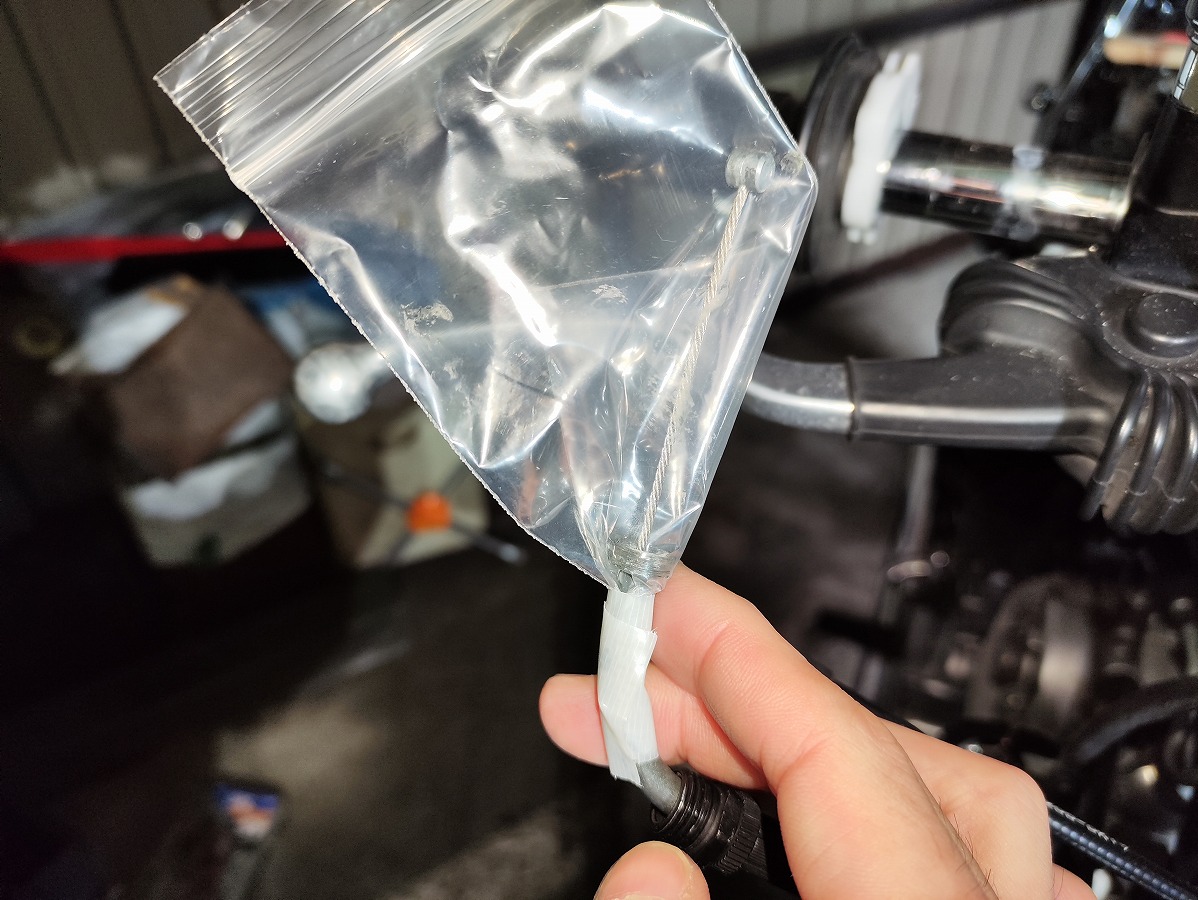

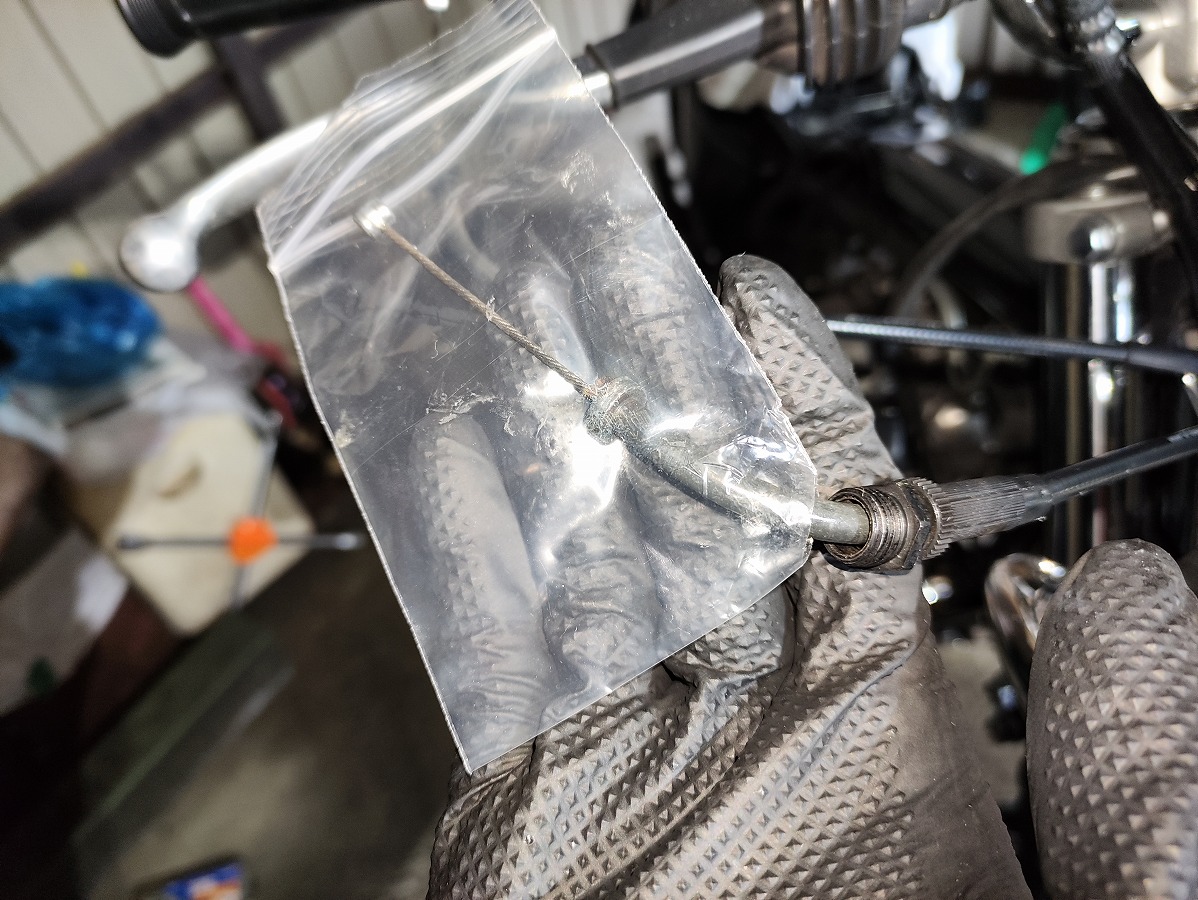

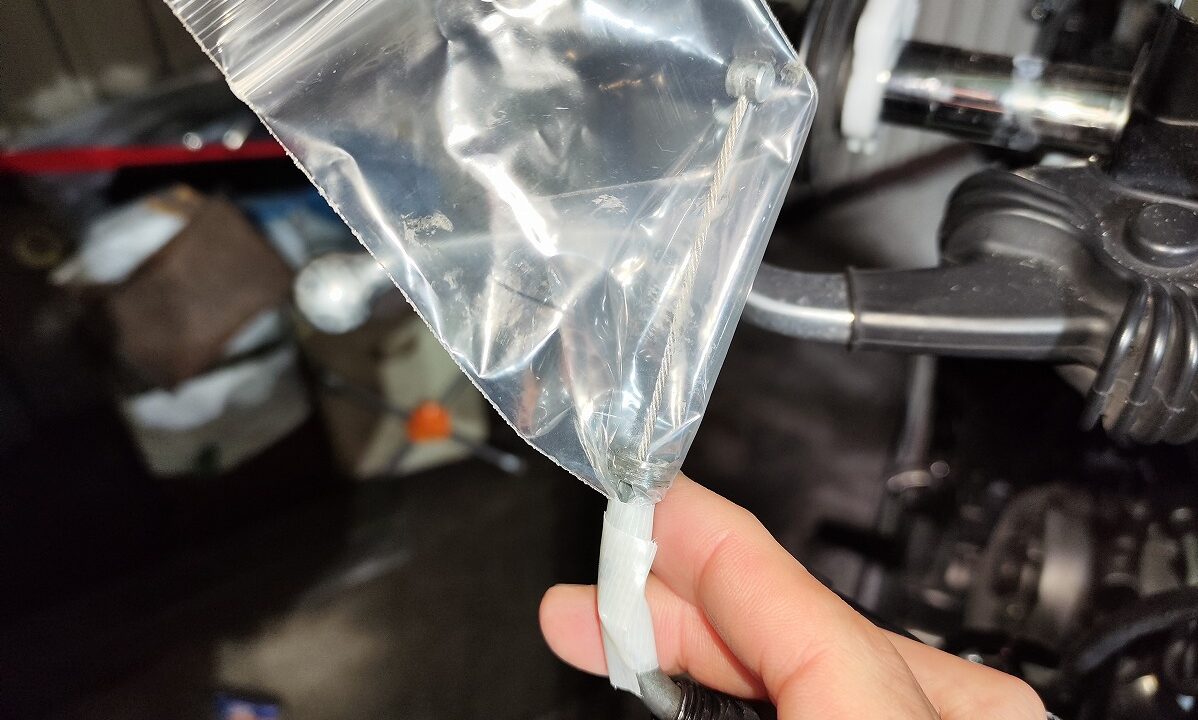

ビニール袋の取り付け

ビニール袋の角を一か所、ワイヤーを通すために小さく切り込みを入れる
切り込み部分からハンドル側のワイヤー端を通す
隙間ができないよう、養生テープでしっかり固定する
※オイル漏れ防止のため、できるだけきつめに固定しておく

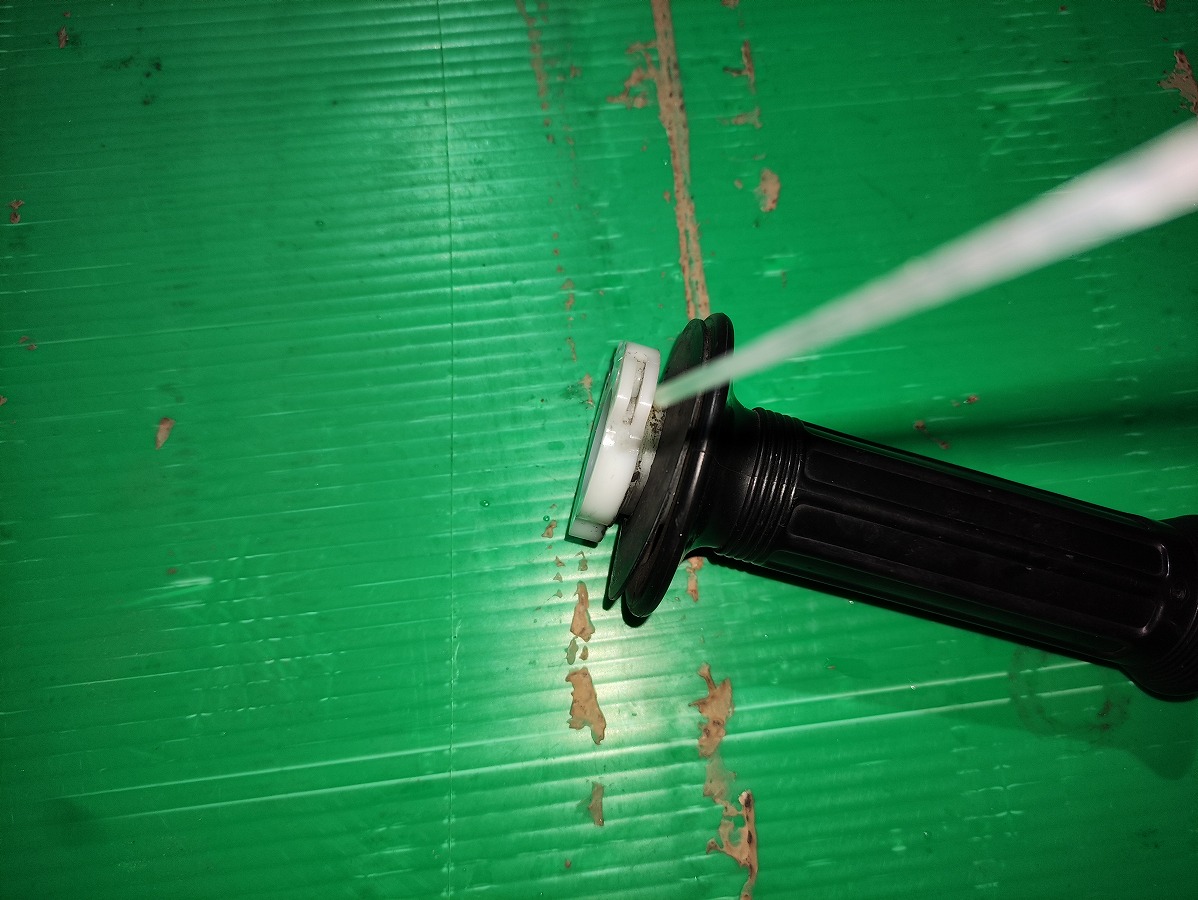

ケーブル内部の洗浄

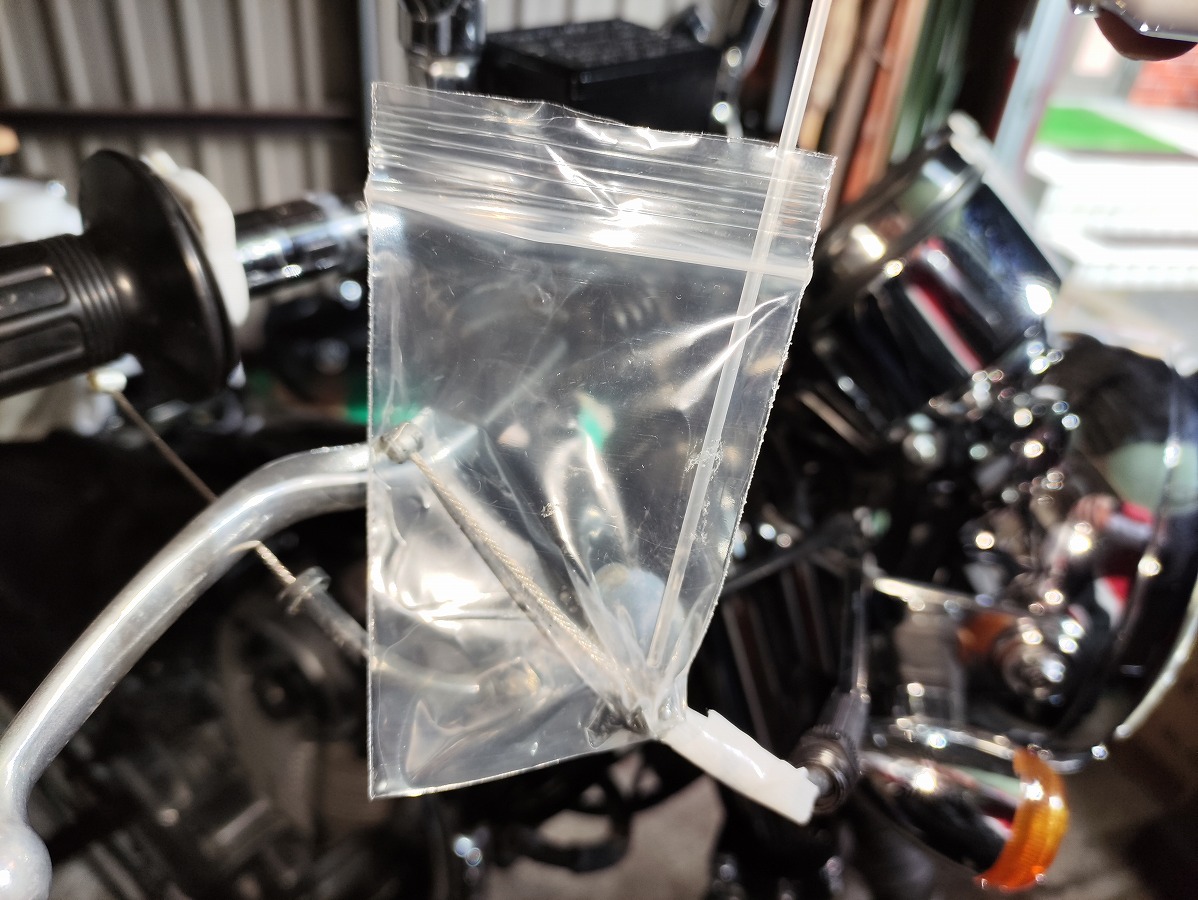

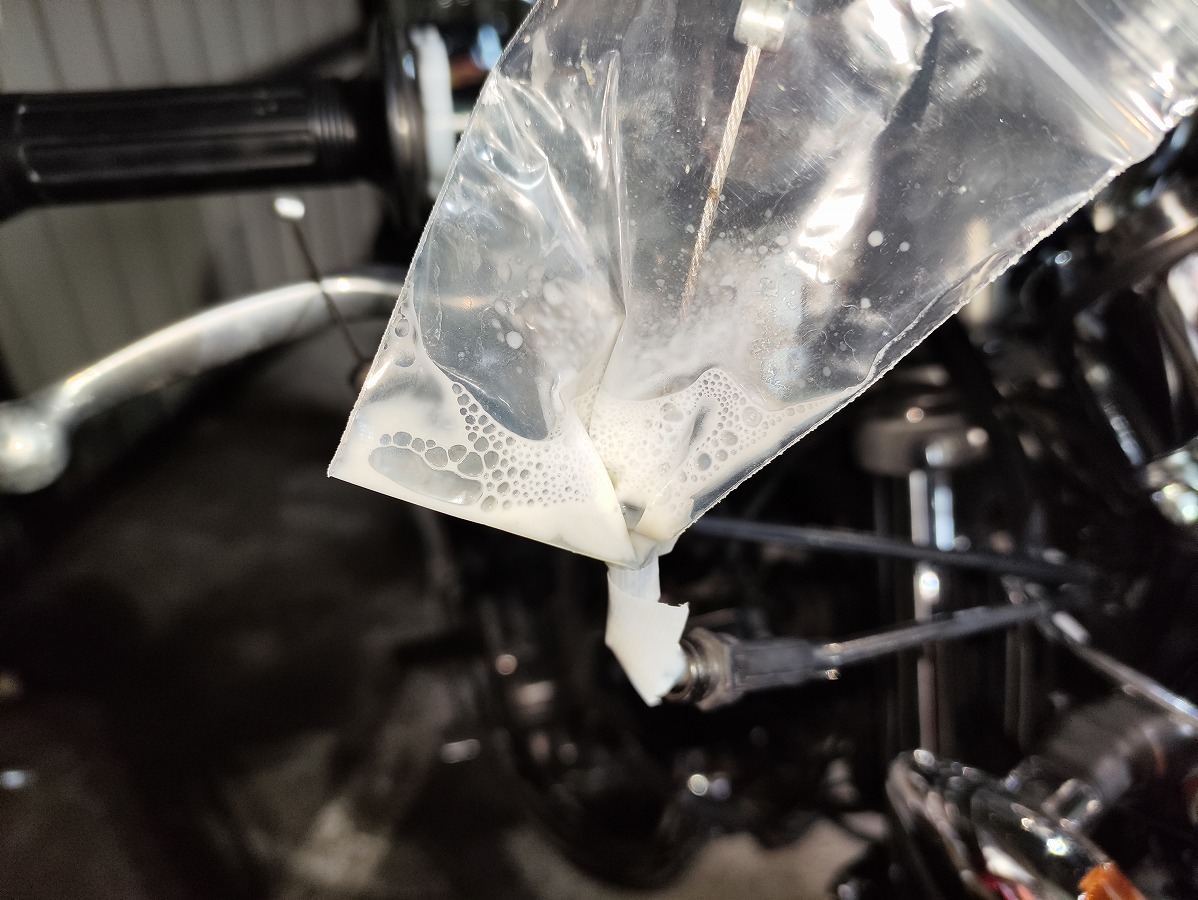

ビニール袋の中にパーツクリーナーをスプレーして洗浄液を溜める
ケーブル内から空気が抜け、洗浄液が流れ込めば問題なし
反対側（スロットルボディ側）から洗浄液が出てくるまでクリーナーをつぎ足す
定期的にワイヤーをストロークさせると効果的。

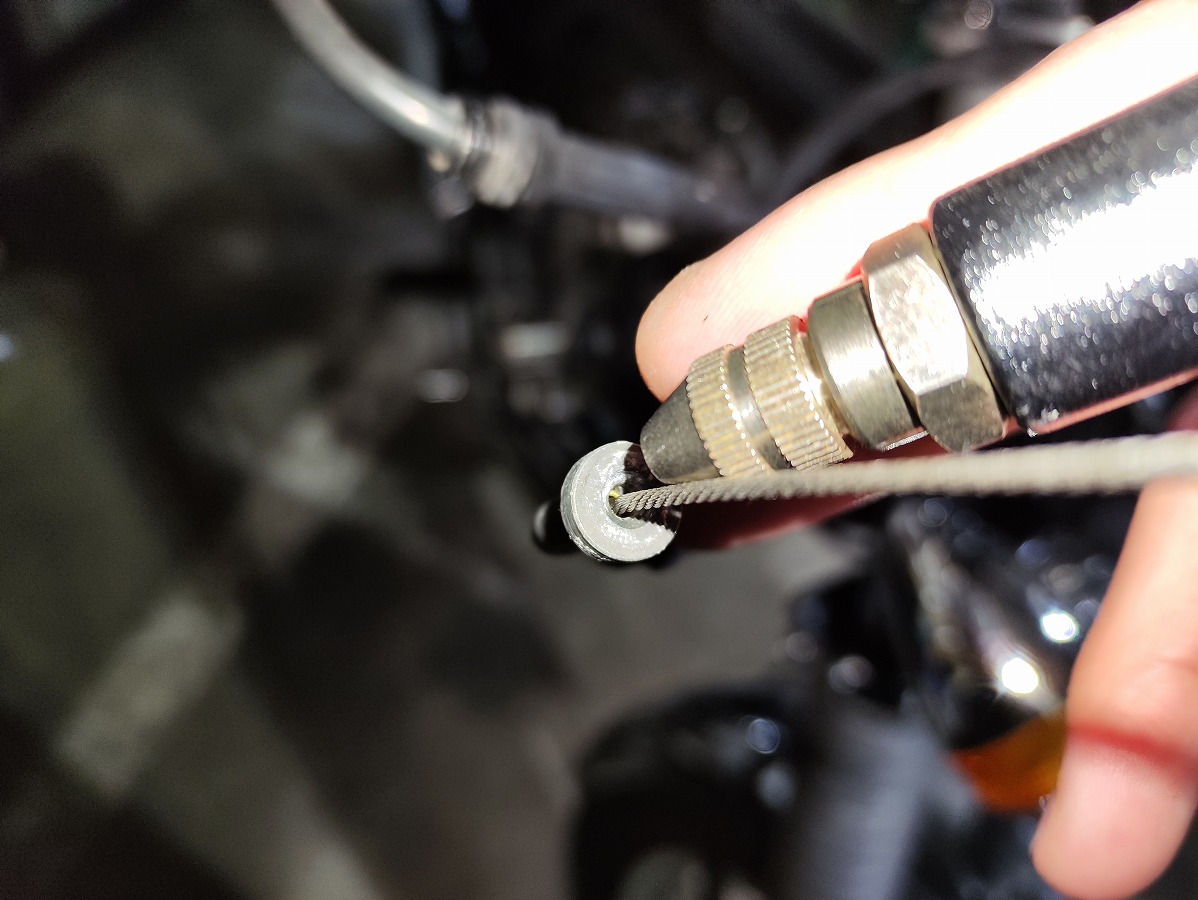

洗浄液が十分に出てきたら、エアーガンで内部の洗浄液を排出する
エアーガンが無い場合は、多めにワイヤーをストロークさせて注油に移る
この洗浄作業は、できれば数回繰り返すと効果的
袋が破れたり、ふやけて使えなくなった場合は新しい袋に交換する

ワイヤーへの注油

ビニール袋の中にワイヤールブ（チェーンオイル）をスプレーして溜める
ワイヤーをストロークさせると、ケーブル内部のルブが行き渡りやすくなり、より効果的です。
パーツクリーナーと同様に、反対側（スロットルボディ側）からルブが出てくるまで注油を続ける

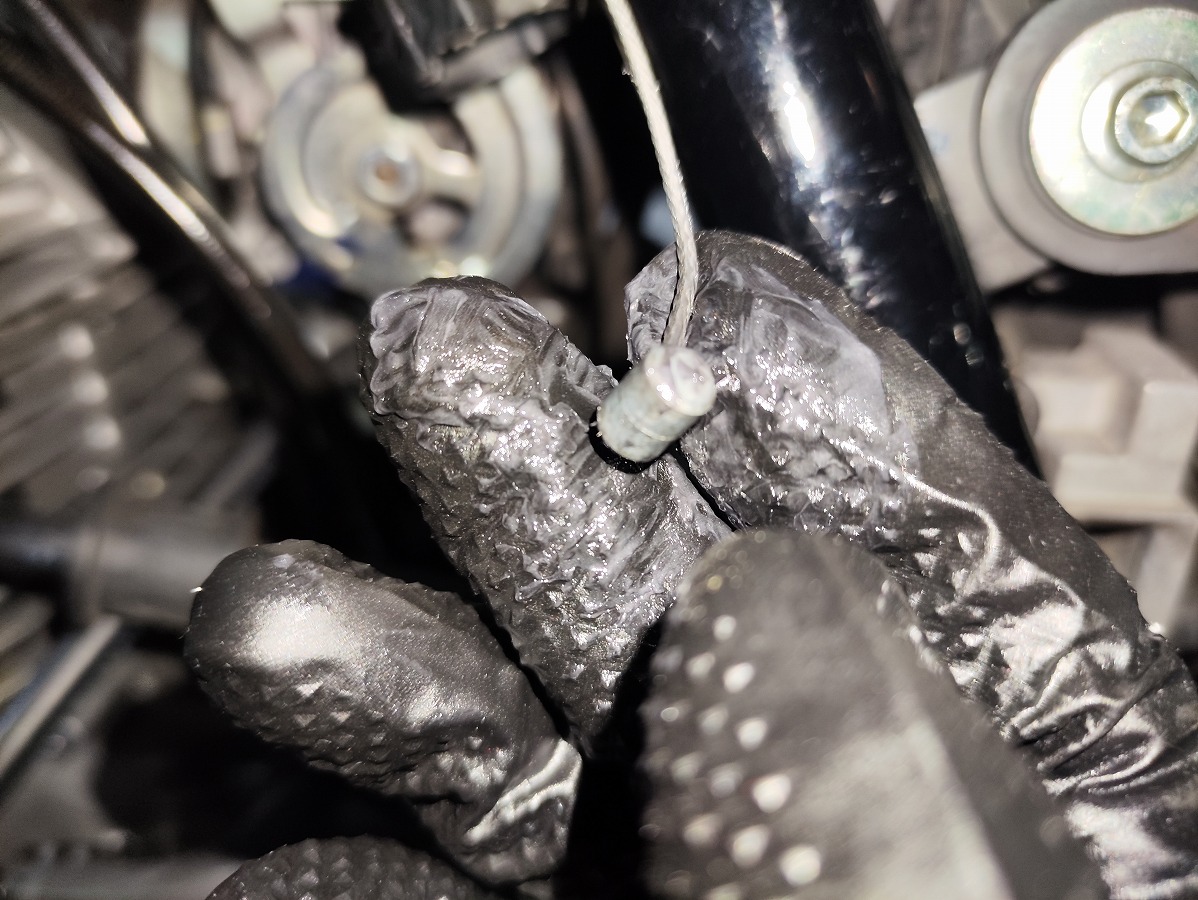

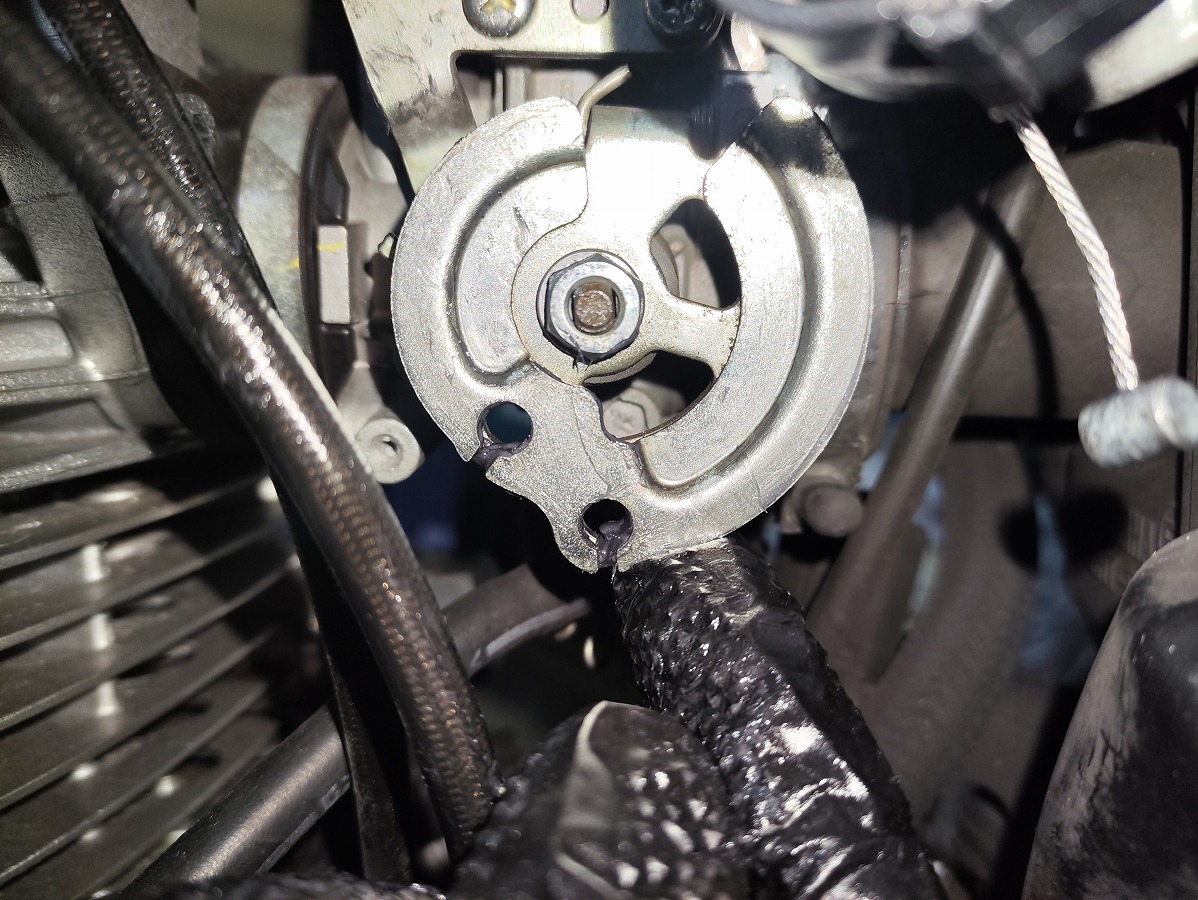

ワイヤールブが反対側から確認できたら、ケーブル内部への注油完了です。
引き側・戻り側両方のワイヤーケーブルも同様に注油作業を行いましょう。
