【SR400】オイル交換作業手順を詳しく解説
皆さんこんにちは。
今回は、SR400ファイナルエディションのオイル交換作業手順について解説していきます。
エンジンオイルは、単なる潤滑油ではなく、エンジンの性能と寿命を左右する非常に重要な存在です。
主な役割は以下の通りです。
- 潤滑：金属同士の摩擦を減らす
- 冷却：エンジン内部の熱を分散する
- 密封：燃焼室の圧縮を保つ
- 防錆・洗浄：内部の汚れやサビを防ぐ
しかし、オイルは使用とともに確実に劣化していきます。
劣化したオイルを使い続けると、
- エンジンの異音
- 燃費の悪化
- パワーダウン
- 最悪の場合は焼き付き
といったトラブルにつながります。
定期的なオイル交換は「一番コスパの良いメンテナンス」と言っても過言ではありません。
本記事では、実際の画像をもとに、初心者の方でも作業できるよう、SR400のオイル交換手順を分かりやすく解説していきます。
※本記事の作業は自己責任となります。不安がある場合は無理せずショップに依頼してください。
目次
ＳＲ400オイル交換目安時期
メンテナンスマニュアルに記載されているオイル交換の目安は、以下の通りです
- 交換目安時期：1年ごと
- 交換目安距離：3,000kmごと
上記はあくまで基準値となりますが、筆者の体感としては、3,000〜5,000kmごと、または半年〜1年に1回程度を目安に交換するイメージで問題ありません。
近年のエンジンオイルは性能が向上していますが、SR400は空冷エンジンであり、設計も比較的古い構造となっています。そのため、エンジン内部のクリアランスが広く、オイルの油膜性能への依存度が高いのが特徴です。
こうした特性から、水冷エンジンのバイクと比べると、オイル交換の重要性はより高いと言えます。エンジンコンディションを良好に保つためにも、早めの交換を意識しておくと安心です。
SR４００の推奨オイル・規格・粘度

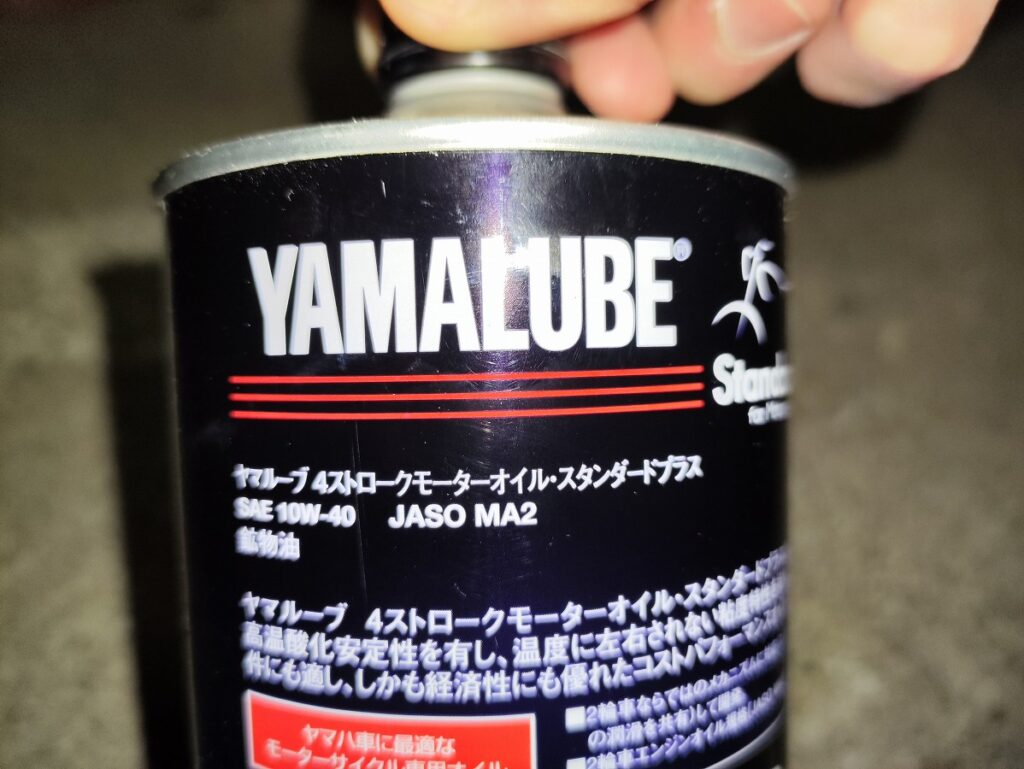

ヤマハ SR400 の推奨オイルは、SAE規格「10W-40」、さらにJASO規格「MA」のオイルになります。
メーカーが推奨しているエンジンオイルは、ヤマハ純正の以下のオイルです。
- ヤマルーブ プレミアムシンセティック（化学合成油）
- ヤマルーブ スポーツ（部分合成油）
- ヤマルーブ スタンダードプラス（鉱物油）
基本的には、これらの純正オイルを選んでおけば安心です。
一方で、他メーカーのオイルを使用する場合は、JASO規格「MA」または「MA2」に適合しているものを必ず選びましょう。また、4サイクル用の二輪車専用オイルであることも重要なポイントです。
JASO規格に適合していないオイルを使用すると、クラッチの滑りなどのトラブルにつながる可能性があります。
オイルの規格や選び方について詳しく知りたい方は、別記事で基礎から解説していますので、あわせて参考にしてみてください。
ＳＲ400のオイル規定量
メンテナンスマニュアルに記載されているエンジンオイル量は、以下の通りです。
- オイル交換のみ：2.0L
- オイルフィルター取り外し時：2.1L
- エンジンオーバーホール時：2.4L
上記の数値はあくまで目安となるため、実際に交換する際はやや余裕を持ってオイルを準備しておくと安心です。
また、オイル量は最終的にオイルレベルゲージで確認しながら調整することが重要です。入れすぎや不足はエンジン不調の原因となるため、規定量を目安にしつつ、適正量に合わせて調整しましょう。
ＳＲ400のオイル交換作業前に準備するもの
基礎工具類
- トルクレンチ
- ラチェットレンチ
ソケット（10・12・17ｍｍ）
- レンチ（10・12・17ｍｍ）
- パーツクリーナー（清掃用）
- グローブ・手袋

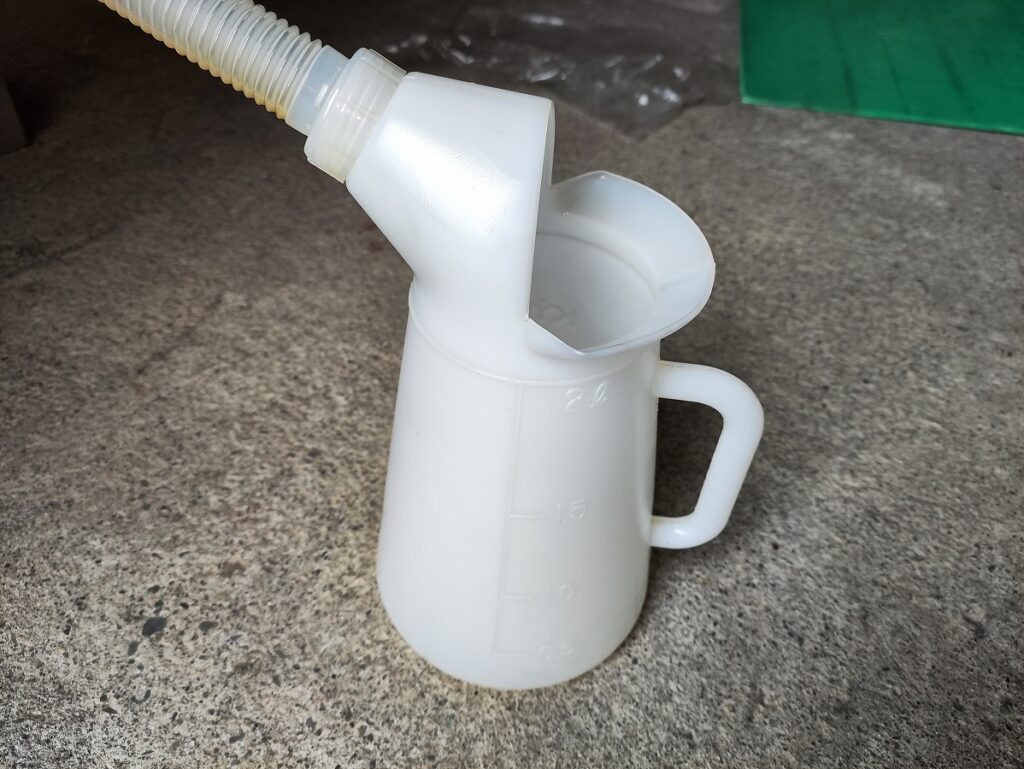

- オイルジョッキ
- オイル受けや廃油処理箱（ドレンボルトが２個あるので、オイル受けも２個あるとスムーズに作業できます）
- オイル用シリンジ
- ウエス
養生テープやガムテープ（汚れ対策）
フィルター交換時
- ヘキサゴンレンチ（5ｍｍ）
- ヘキサゴンソケット（5ｍｍ）
- ソケット（8ｍｍ）
- レンチ（8ｍｍ）
交換推奨部品
YAMAHAオイルチェンジキットを購入すれば、交換部品が一式揃っていて便利です。
※工具は別途必要です。
ポチップ
コストを抑えたい場合は、各部品を個別に購入する方が安く済みます。
- フレーム下部側ドレンワッシャー（90430-08119）
Amazon 楽天 Yahoo - クランクケース側ドレンワッシャー（214-11198-01）
Amazon 楽天 Yahoo - エンジンオイル 2.1Ｌ以上（JASO規格MAまたはMA2の物）
おすすめのオイルついては、別記事で詳しく解説しています。よろしければ参考にしてください。

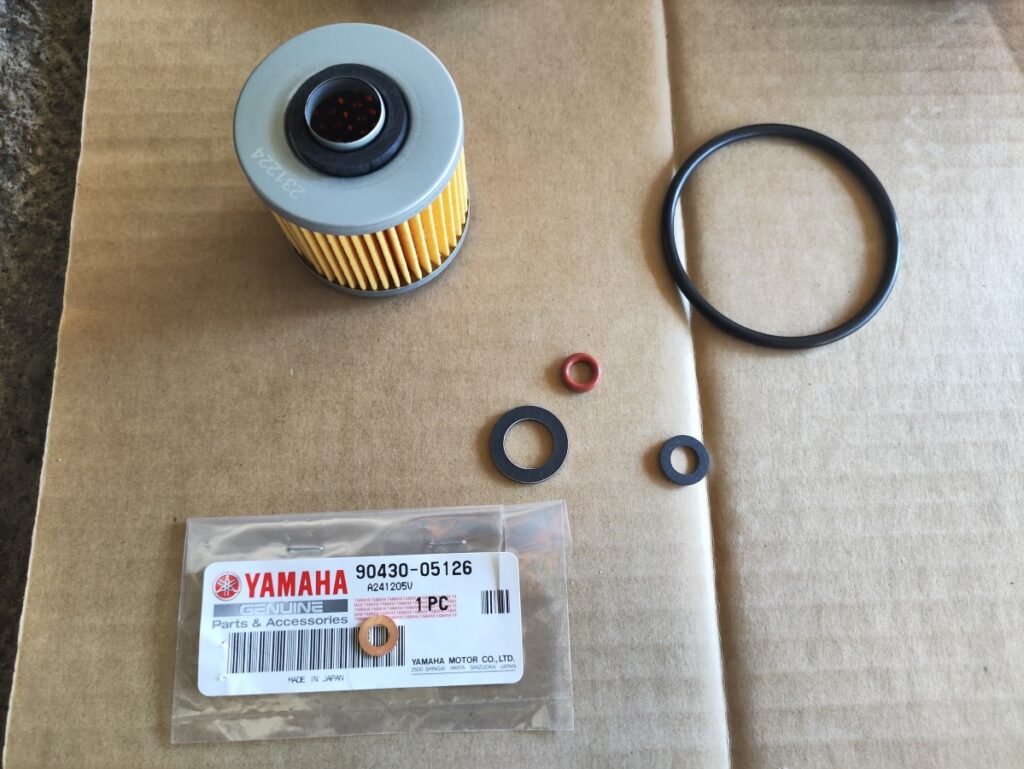

フィルター交換時
- 大Ｏリング（93210-64297）
楽天 Yahoo - 小Ｏリング（93210-07135）
楽天 Yahoo - エアブリードボルト用ガスケット（90430-05126）
Amazon 楽天 Yahoo - オイルフィルター（4X7-13440-01）
楽天 Yahoo
SR４００オイル交換作業手順
①バイクを安定させる

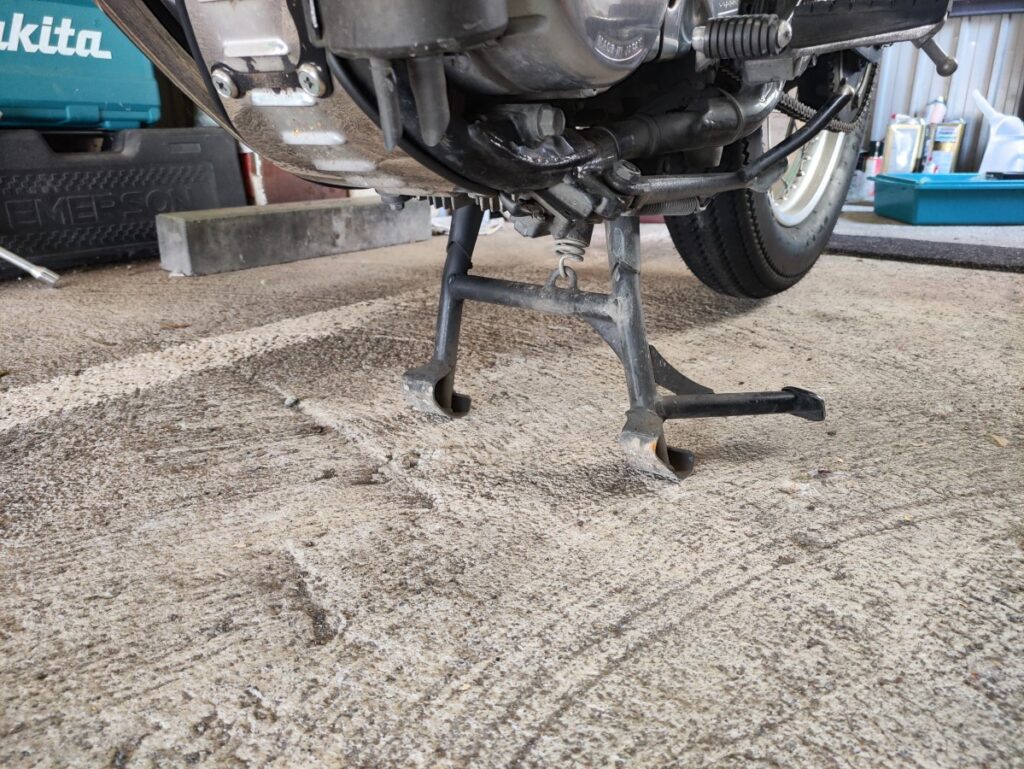

- 安全で平坦な場所に車体を停め、センタースタンドで車体を安定させる
- 傾いた状態だとオイルが完全に抜けず、正確なオイル量の測定もできないため、必ず安定した状態で作業を行うこと
②オイルを温める
- 数分間アイドリングして、オイルを温める
オイルが冷えていると粘度が高く抜けにくいため、人肌程度（20〜30℃）にすると排出がスムーズになる
※熱くしすぎると火傷の恐れがあるので注意。

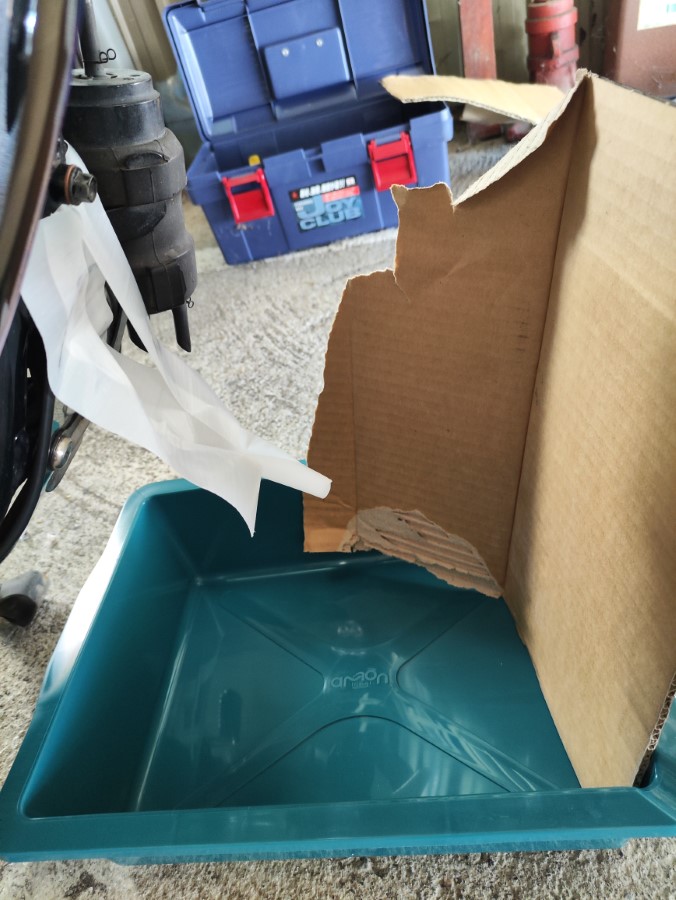

③養生を行う
- ハンドルを左に切っておく
オイルを抜く際に前輪やフェンダーに付着するのを防ぐことができる

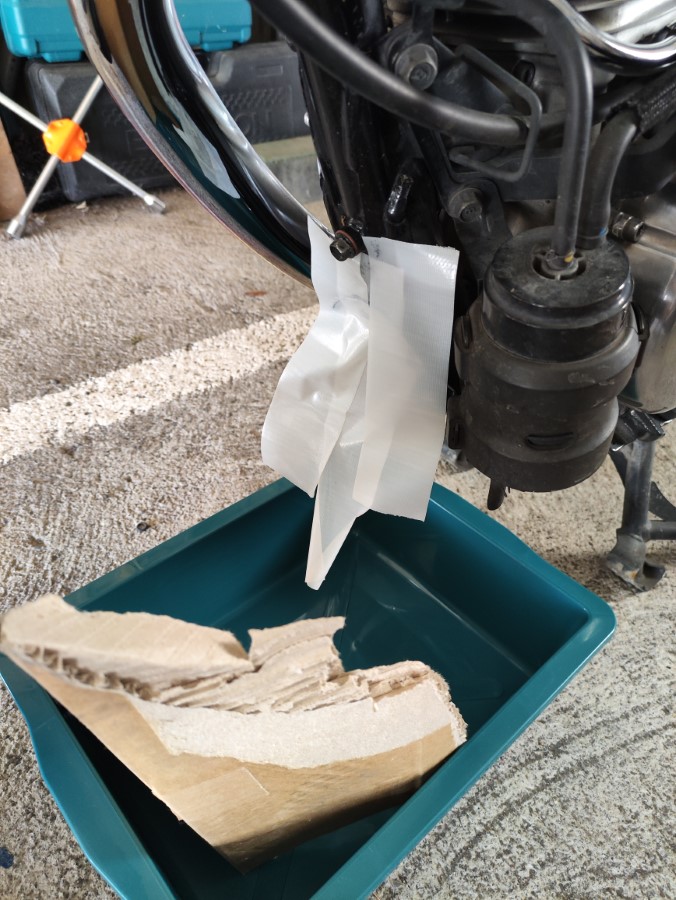

- フレーム下部ドレンの下にオイル受け（廃油処理箱）を設置
- 勢いよくオイルが飛び出すため、段ボール・ウエス・テープ等で養生を行う
特に、タイヤやブレーキに付着すると非常に危険なため念入りに行うこと

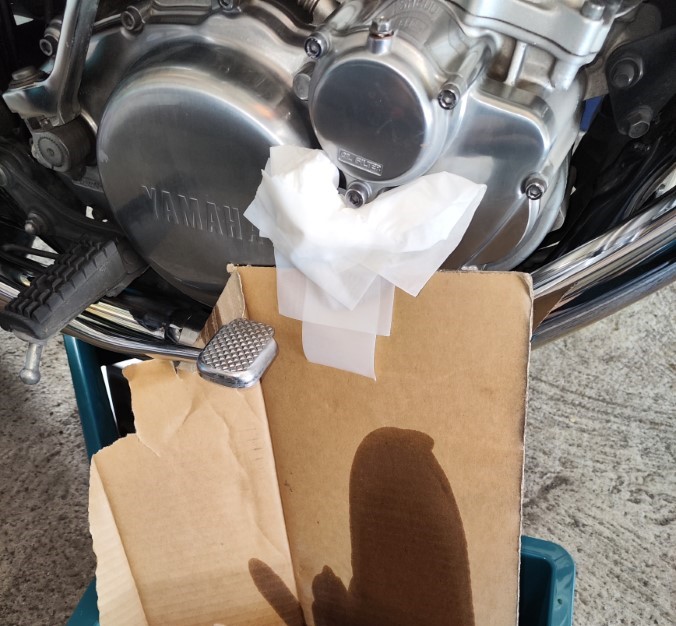

- フィルター交換を行う際は、フィルターカバー下部の養生も行う
エンジン下やエキパイにオイルが垂れるのでこちらも保護必須
④フィラーキャップとエアーブリードボルトを緩める

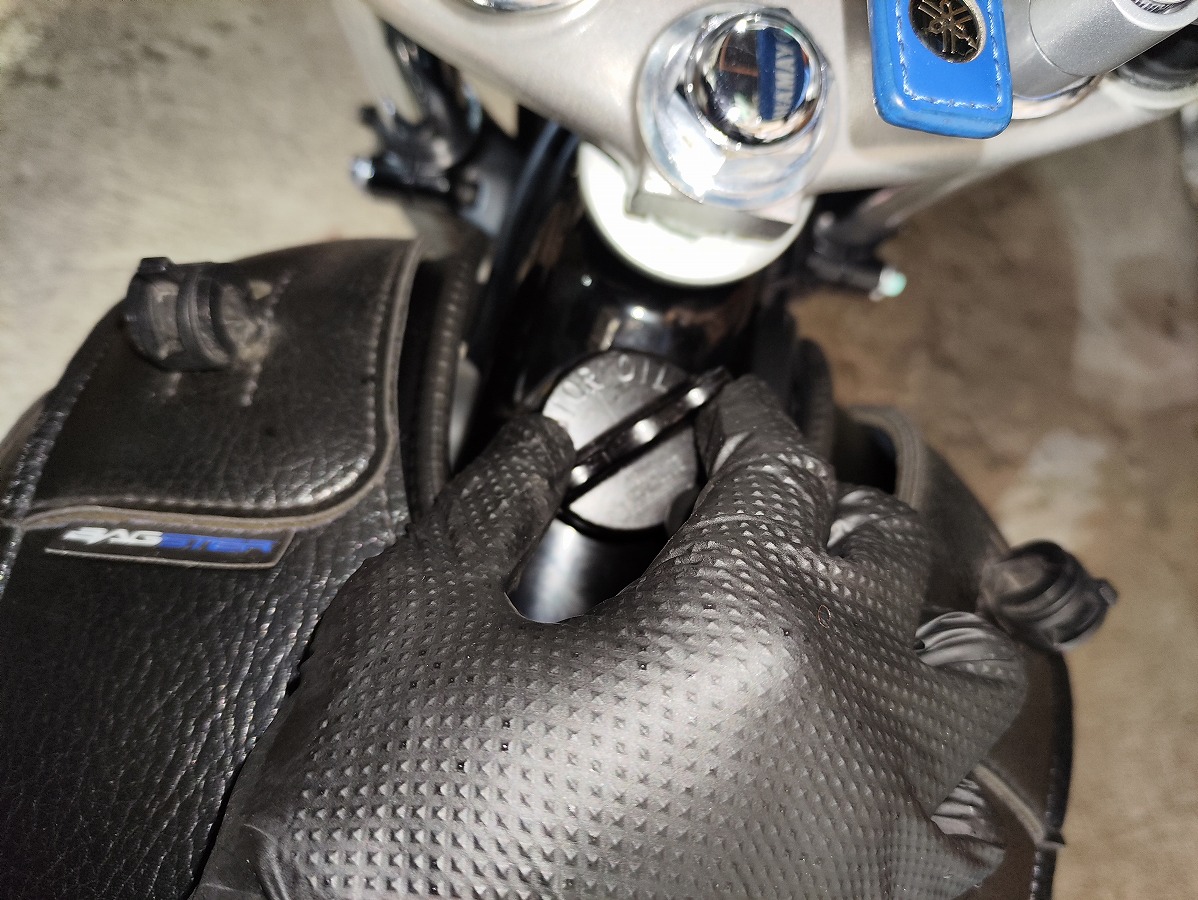

- フィラーキャップを緩める

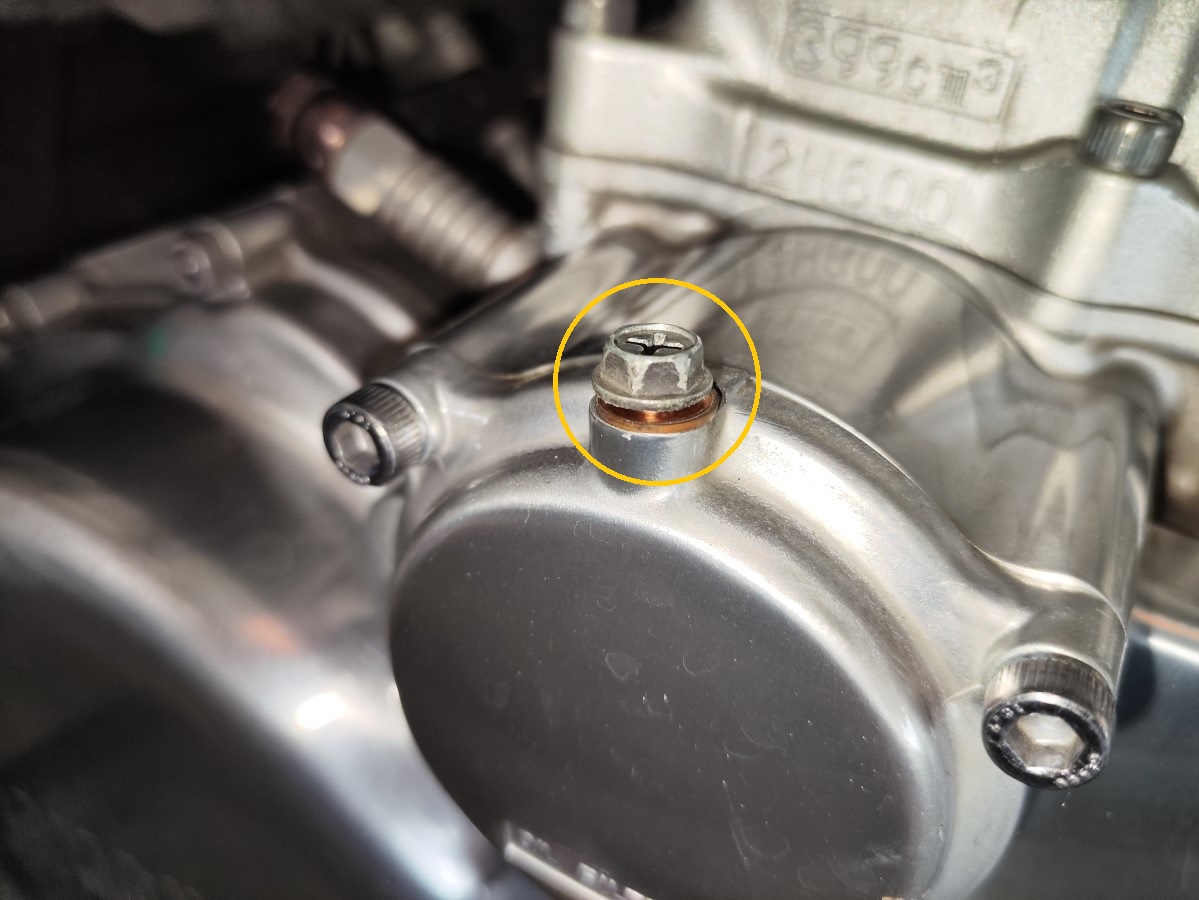

- フィルターカバー上部のエアブリードボルト（8ｍｍ）を緩める
※緩めるだけでOK。完全に外す必要はない
これによりエンジン内部の圧力が逃げ、オイルの排出がスムーズになります

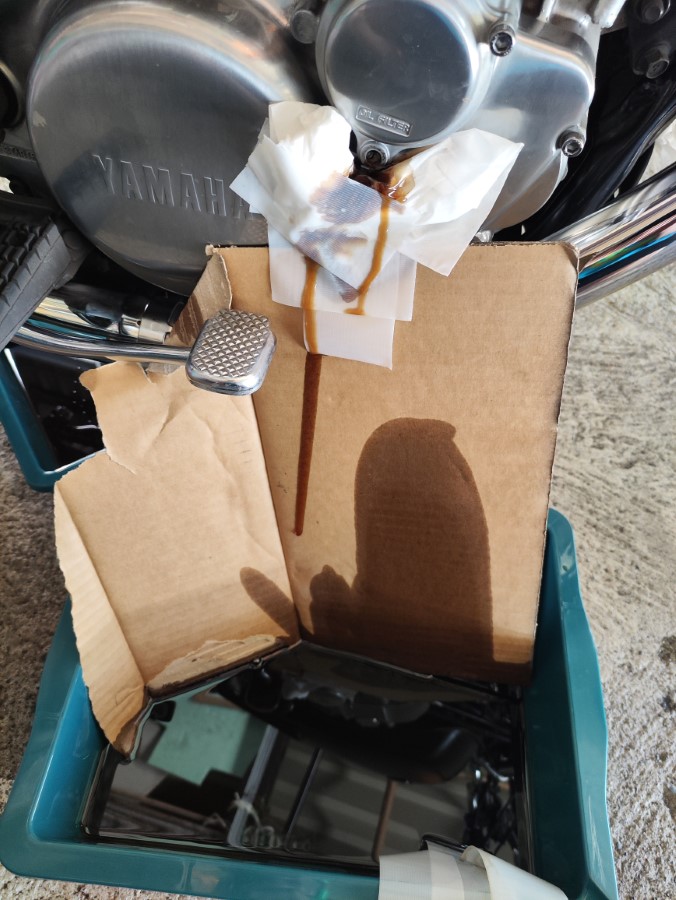

⑤ドレンボルトを外してオイルを抜く

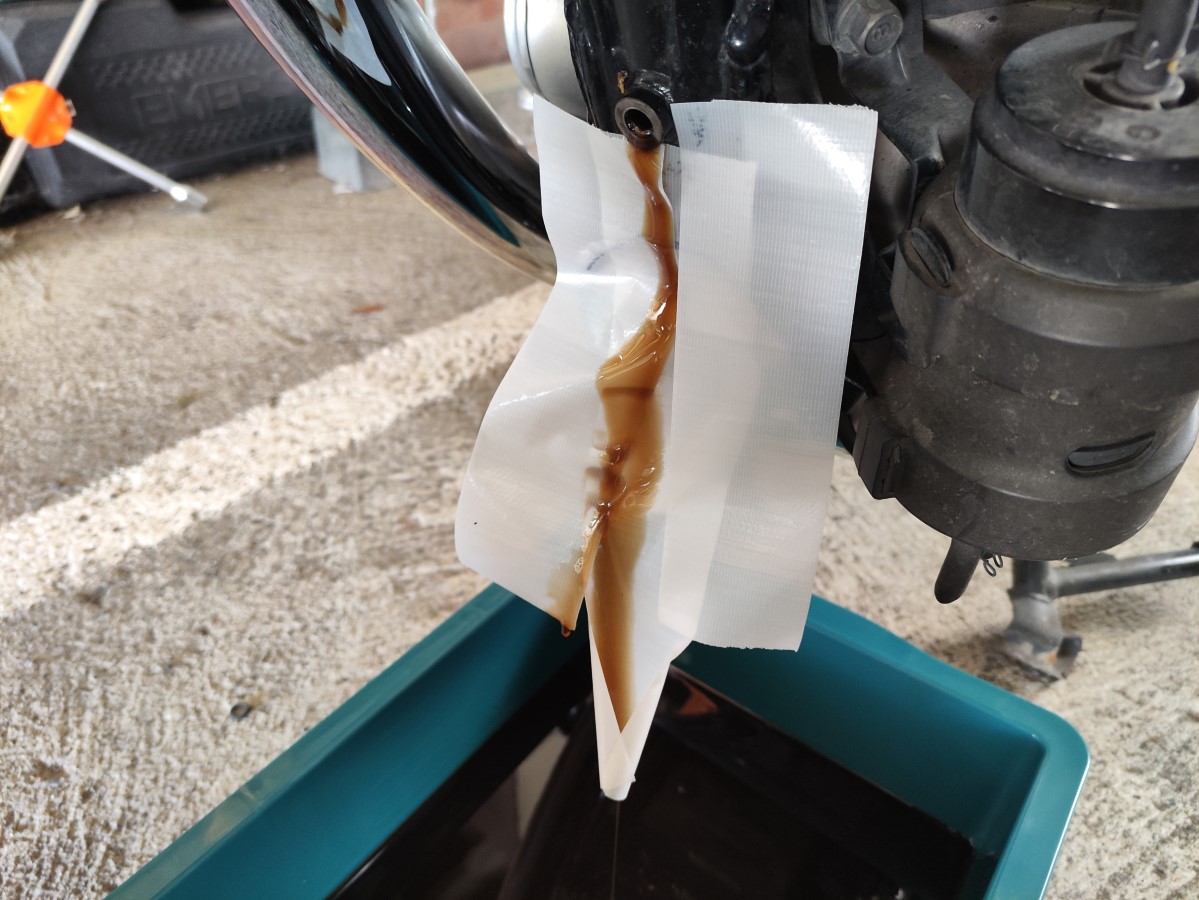

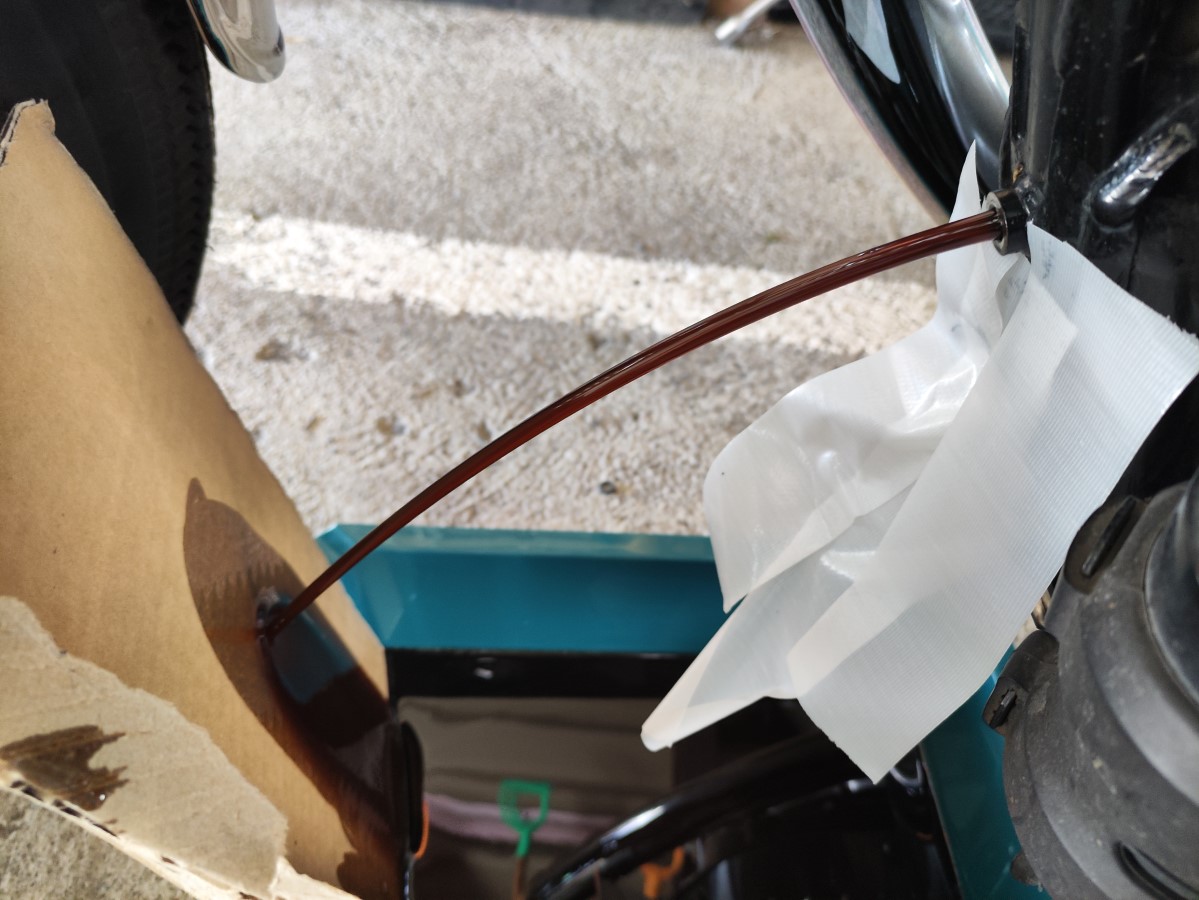

- フレーム下部側のドレンボルト（10ｍｍ）を外してオイルを抜く
オイルが勢いよく飛び出すため、袖や服にかからないよう注意しながらボルトを外すこと
※最初は工具で緩め、最後は手で回して外すとボルトの落下防止になる

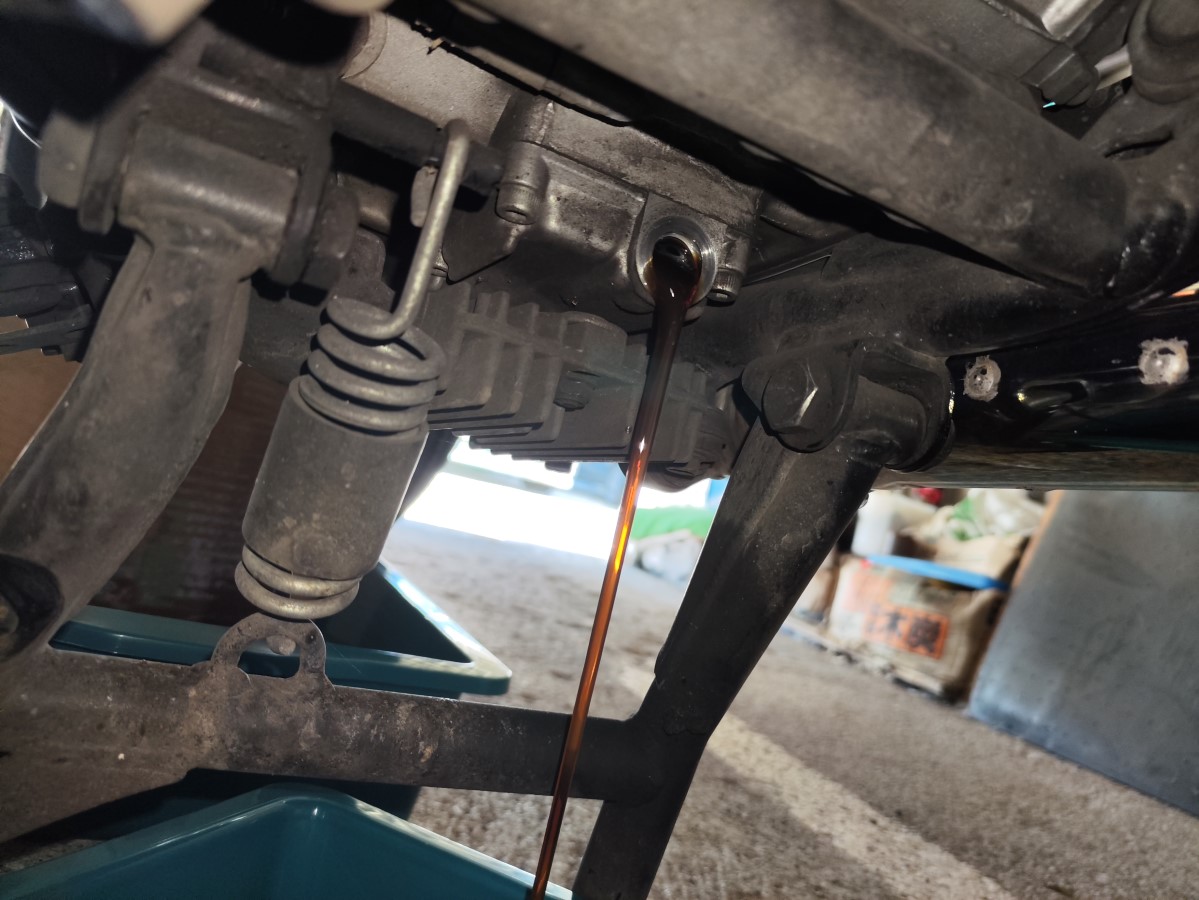

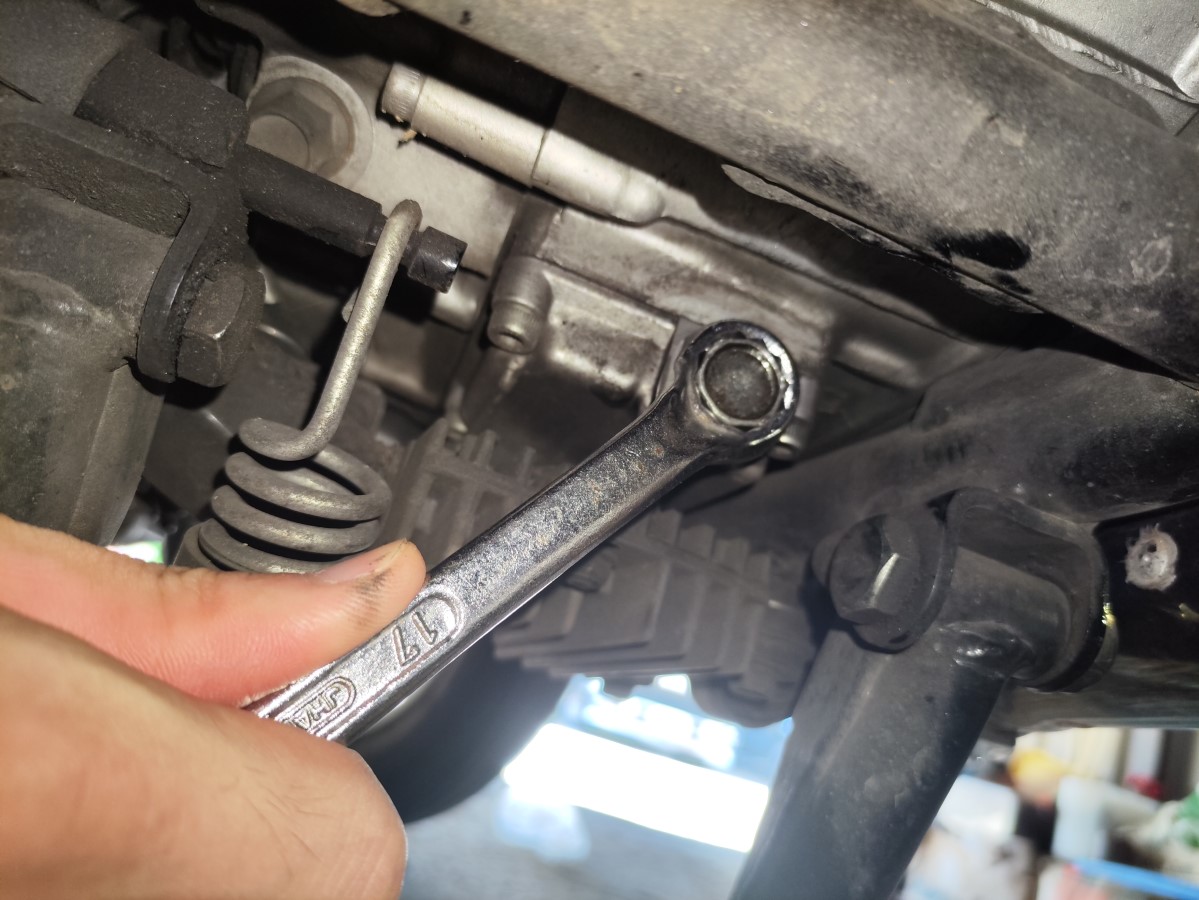

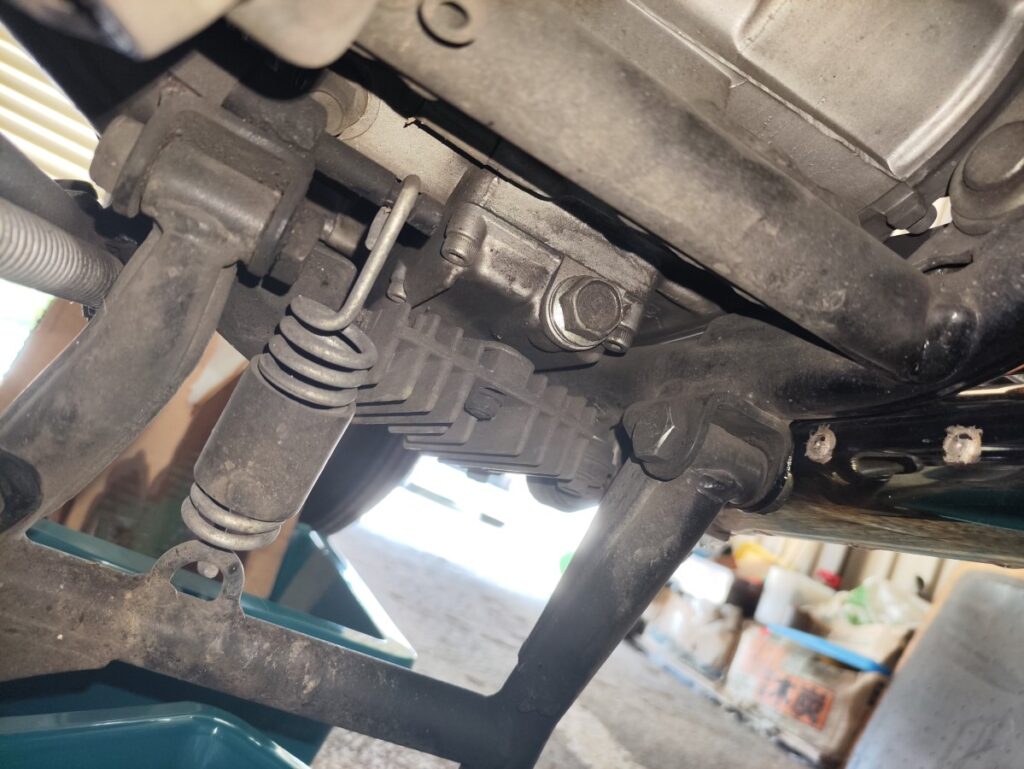

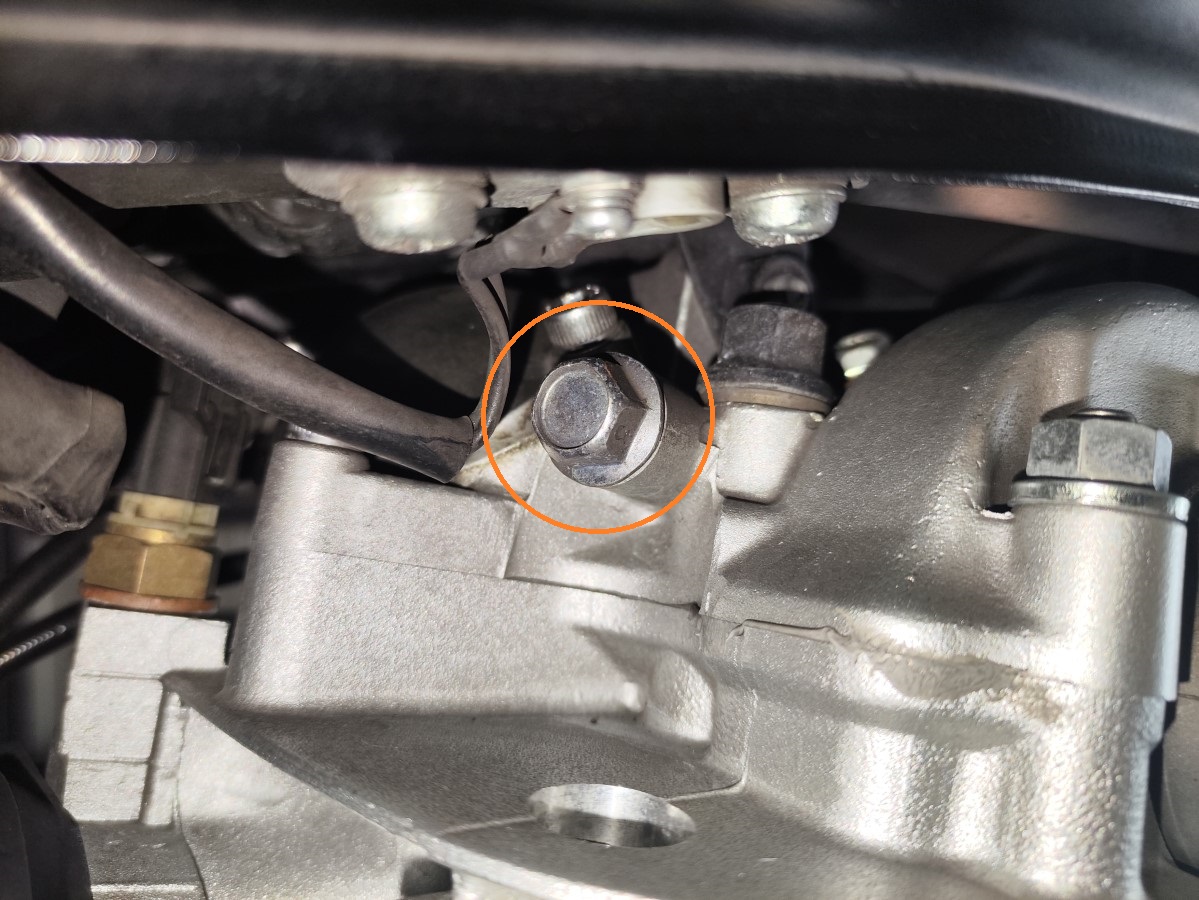

- 続いて、クランクケース下側のドレンボルト（17ｍｍ）を外してオイルを抜く
こちらのドレンボルトは位置が低く作業がしにくいため、レンチがしっかりボルトにはまっているか必ず確認してから緩めること
※オイル交換のみの場合は、手順⑩へ進みます

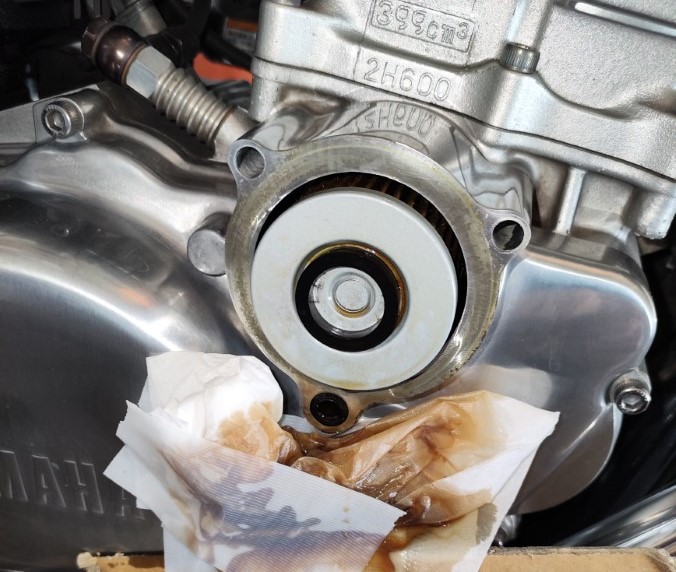

⑥フィルターケース内のオイルを抜く

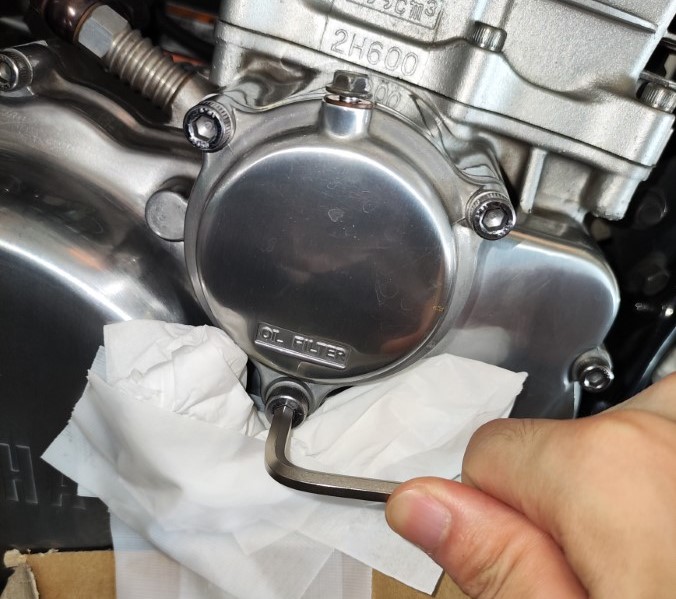

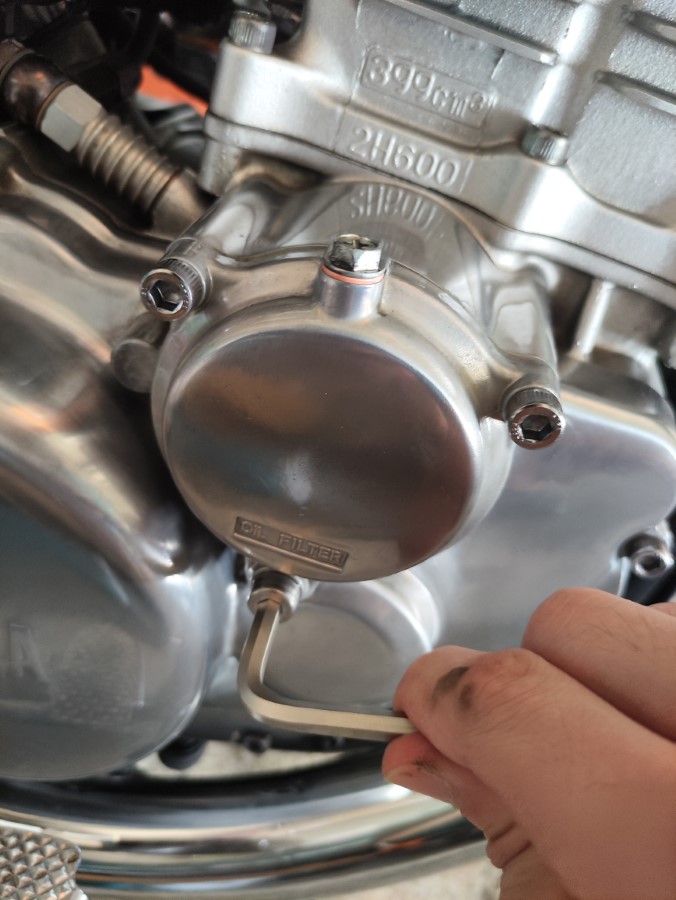

- フィルターカバーの3点あるうちの、下部のボルト（ヘキサゴン5ｍｍ）を外し、ケース内のオイルを排出する
⑦カバーを開けて各部品を取り外す

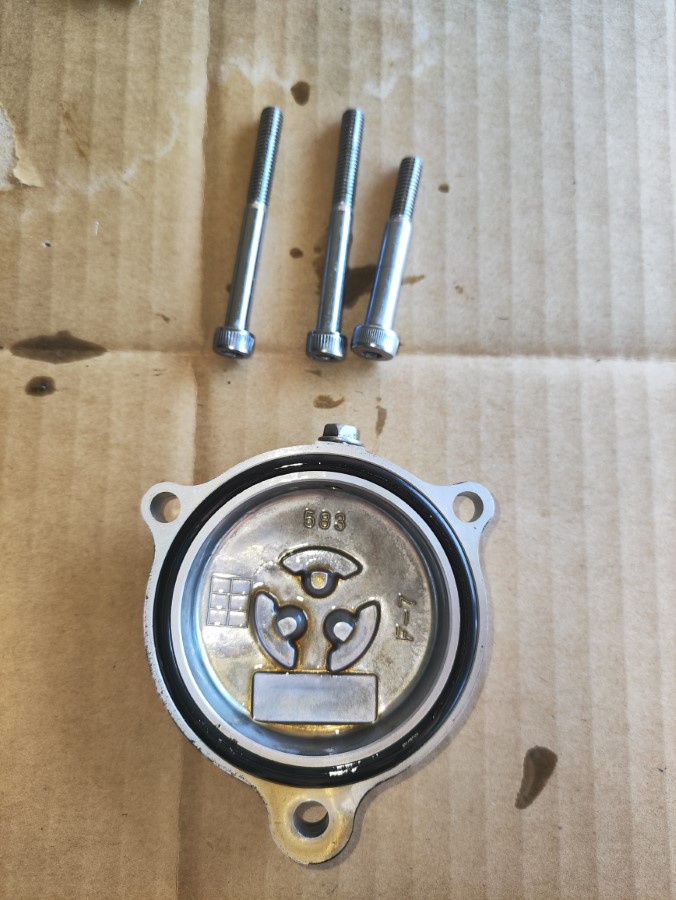

- オイルが排出されたら、残りのボルト2本（ヘキサゴン5ｍｍ）を外し、フィルターカバーをはずす

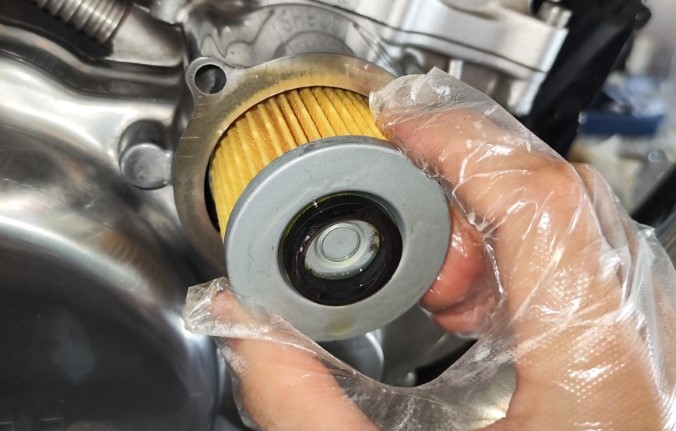

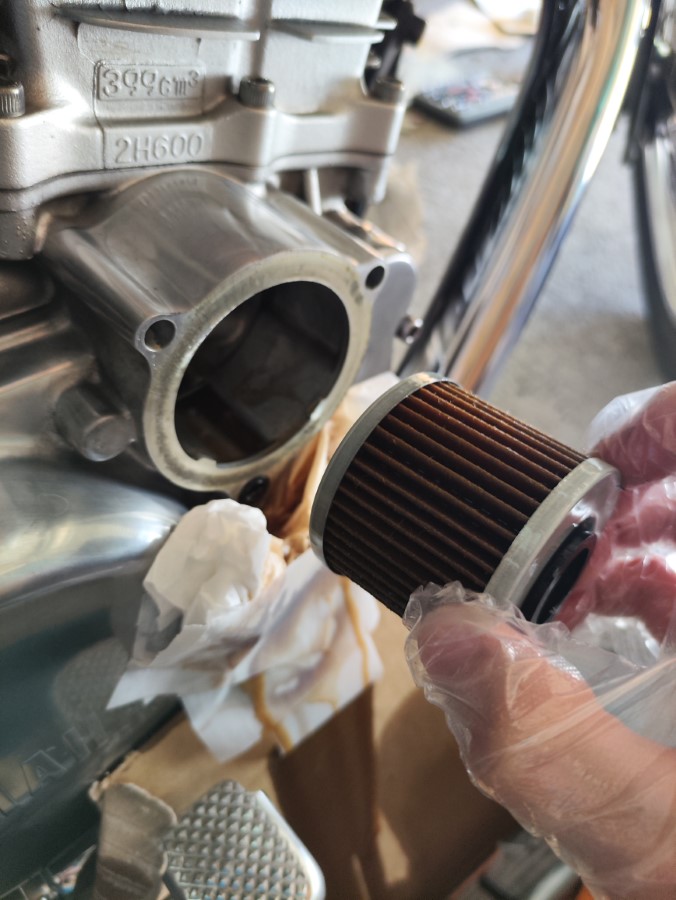

- オイルフィルターを取り外す。
フィルターには向きがあるため、取り外し時に必ず向きを確認しておくこと

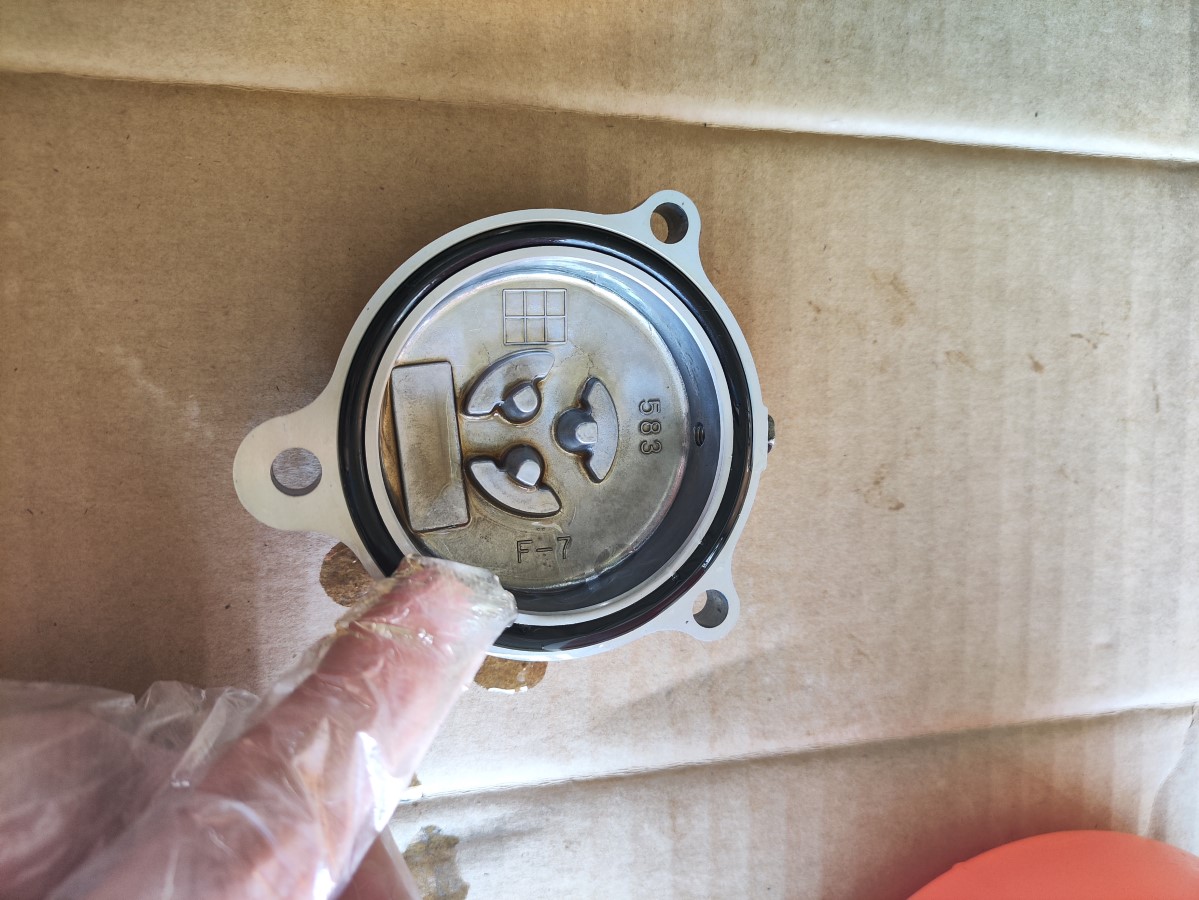

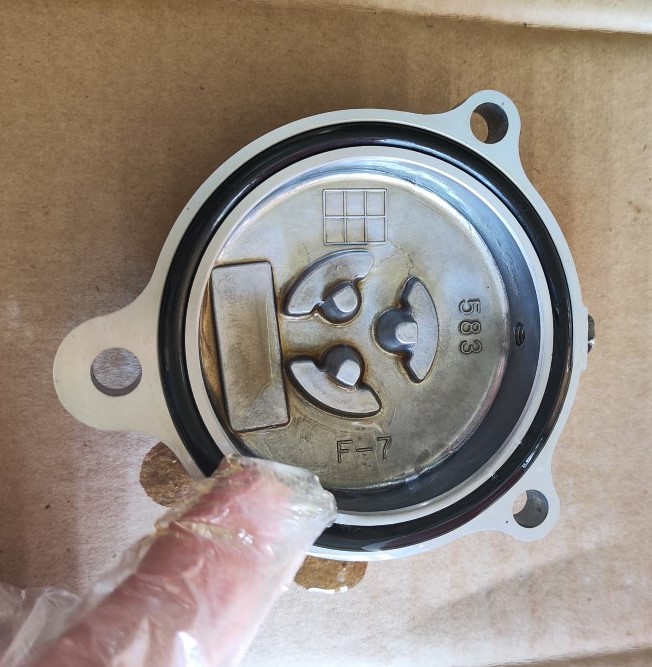

- フィルターカバーのＯリング（大）と、フィルターケース下部に取りついているＯリング（小）も取り外す

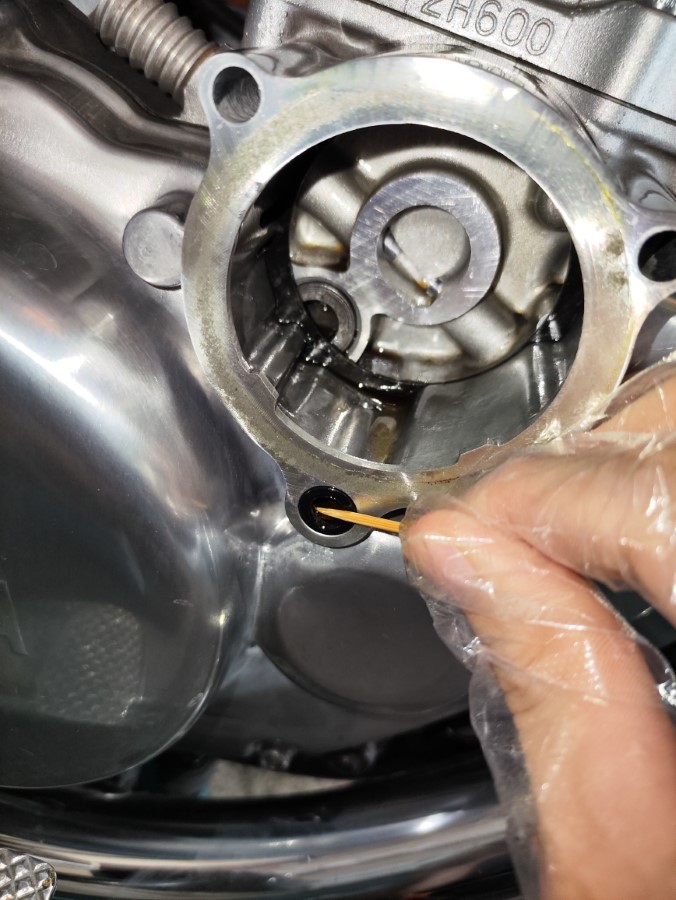

Ｏリングを取り外す際は、ピックツール等の固い工具を使用するとケースやカバーを傷つける可能性があるため注意。爪楊枝や樹脂製工具を使用すると安全に取り外しできる
- フィルターカバーのエアーブリードボルト（8mm）を取り外す
ドレンワッシャーも合わせて取り外す。
ドレンワッシャーは原則交換が推奨。再利用も可能ですが、オイル漏れ防止のため新品交換が確実です。
⑧各部品の洗浄を行う
- フィルターカバー

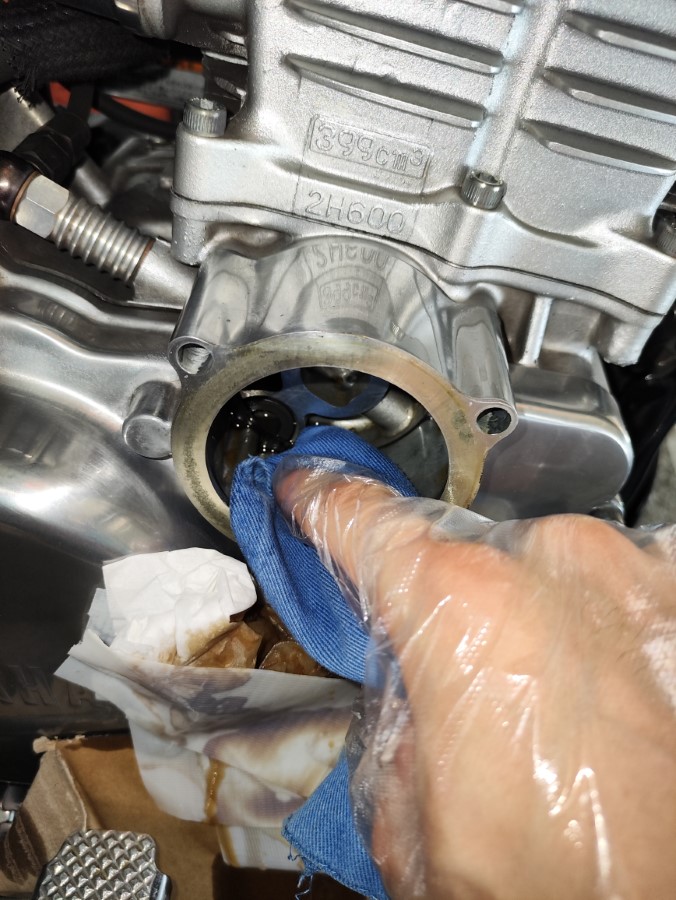

パーツクリーナー等で洗浄を行う - フィルターケース内
ウエス等で残ったオイルをふき取っておく
- ボルト類
パーツクリーナー等で洗浄を行う
※ゴミや異物が残っているとエンジン内部に悪影響を及ぼすため、しっかり清掃すること
⑨交換部品を新品にして、それぞれ部品を取り付ける
- 新品のドレンワッシャーをセットし、エアーブリードボルト（8ｍｍ）をフィルターカバーに仮締めする ※軽く手で締める程度にとどめること
締めすぎるとネジ山を破損し、カバー交換が必要になる可能性がある - 新品のＯリング（大・小）にエンジンオイルを薄く塗布しておく

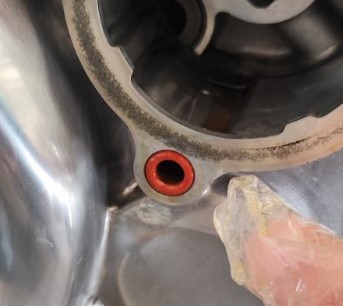

Ｏリング（大）はフィルターカバーの溝に、Ｏリング（小）はフィルターケース下部にセット

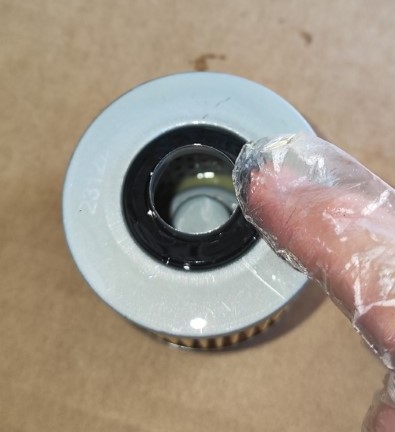

- 新品のオイルフィルターのゴム部にエンジンオイルを薄く塗布し、フィルターケース内にセットする
※向きを間違えるとオイルが正常に循環しないため注意
- フィルターカバーをセットし、ボルト（ヘキサゴン5mm）3本を使用して規定トルクで締め付る。下側のボルトは長さが短いため、取り付け位置に注意してください。
歪み防止のため、3本は均等に（仮締め→本締め）行います。
規定トルク：10Nm
※締めすぎ注意。ネジ山を損傷すると高額修理につながるため、必ずトルク管理を行ってください。
⑩ドレンボルトを締める
- 新品のドレンボルトをセットし、クランクケース側のドレンボルト（17ｍｍ）を規定トルクで締めつける

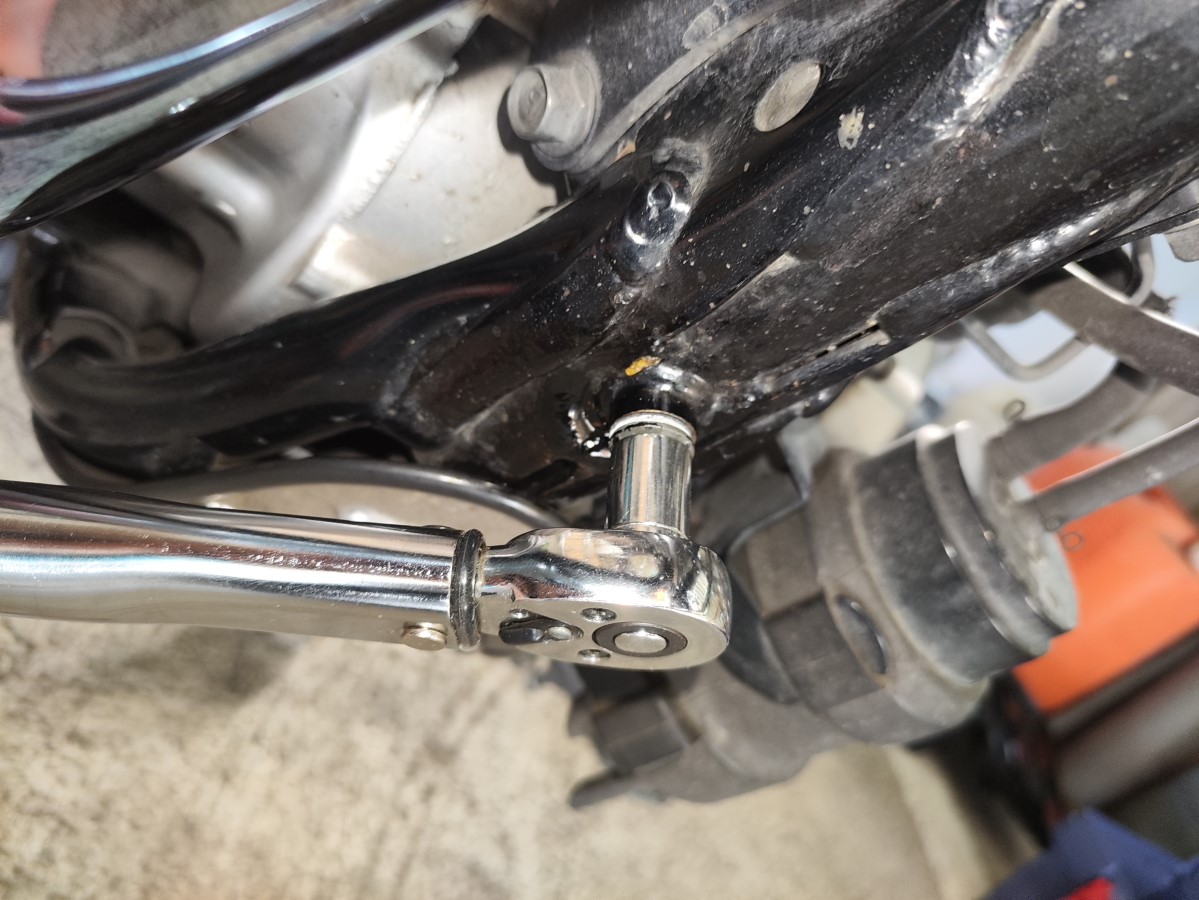

規定トルク：30Ｎｍ - 新品のドレンボルトをセットし、フレーム下部側のドレンボルト（10ｍｍ）を規定トルクで締めつける
規定トルク：16Ｎｍ

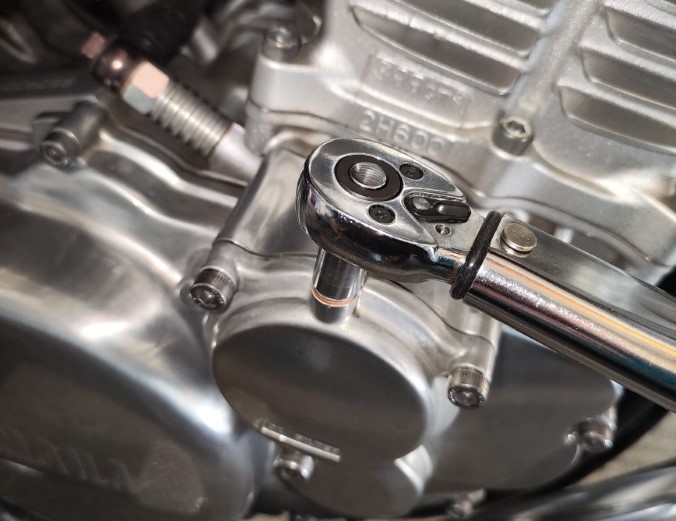

- フィルターカバー上部のエアーブリードボルト（8ｍｍ）を規定トルクで締めつける
※ネジ山が非常に弱いため、実際は「軽く締める程度」で十分。ナメるとフィルターカバー丸ごとの交換になります。
規定トルク：5Ｎｍ

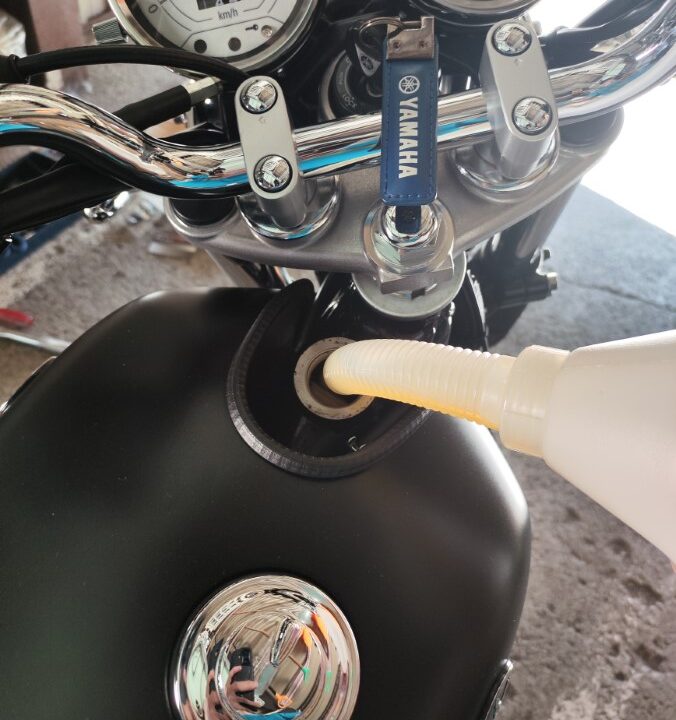

⑪新しいオイルを入れる
※注意 オイルを入れる前に以下を再確認
- Ｏリングやガスケットの入れ忘れ
- ボルトの締め付け忘れ

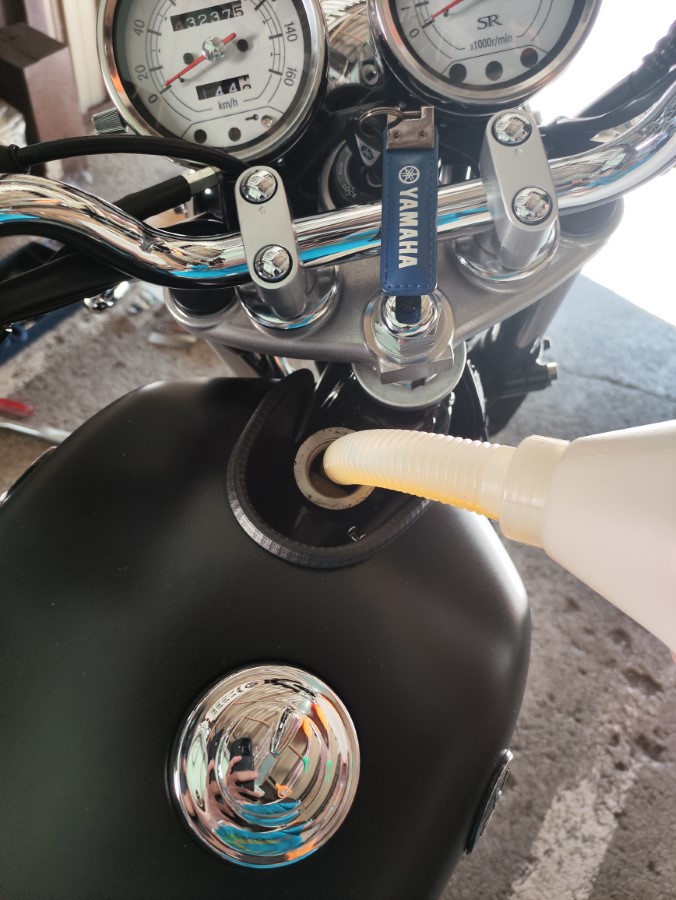

- フィラーキャップを開け、オイルジョッキでオイルをゆっくり注ぎ入れる
注入後はキャップをしっかり締めること- オイル交換のみ：2.0L
- オイルフィルター取り外し時：2.1L
- エンジンオーバーホール時：2.4L
※一度に入れきらず、少し余裕を残して調整するのがコツ
⑫オイルレベル（オイル量）の確認
- エンジンをかけて、数分アイドリングを行う
- キーをＯＦＦにし、２～３分おいてオイルレベルを安定させる

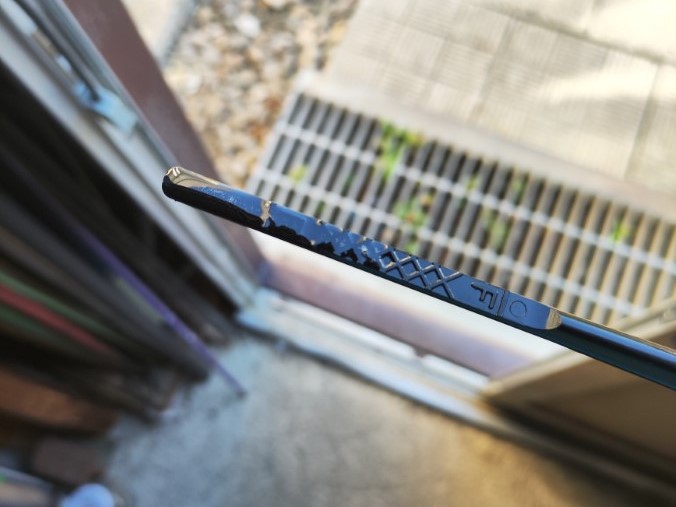

- オイルレベルゲージで油量を確認。ゲージは「ねじ込まずに差し込む」状態で測定すること
ゲージのＥとＦの間に入っていればＯＫです
- Ｅより下回っている場合は、オイルを少しずつつぎ足す
Ｆより上回っている場合はシリンジなどでオイルを抜いて調整する

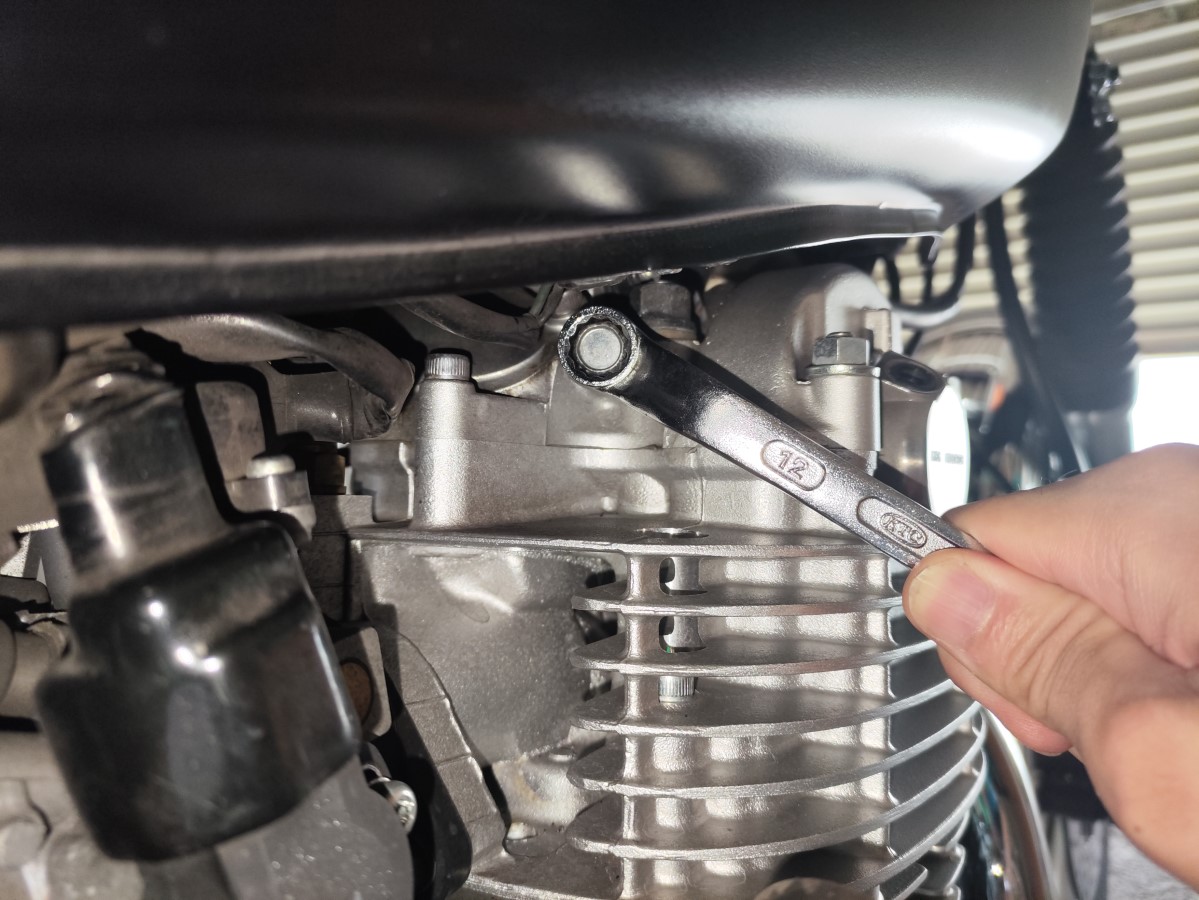

⑬オイル循環を確認（オイルプレッシャー点検）
エンジン内部に正しくオイルが循環しているか確認します。

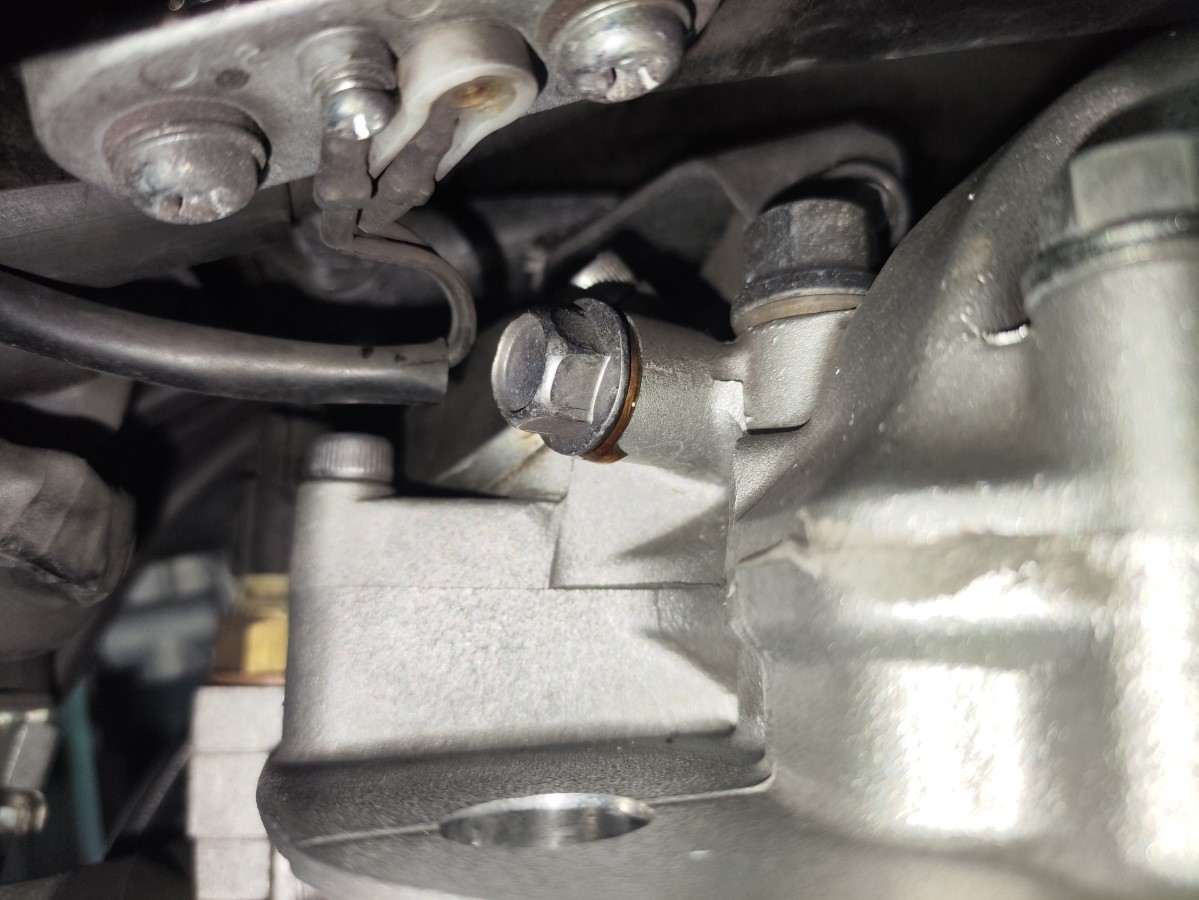

- エンジン上部のオイルチェックボルト（12ｍｍ）を緩める
※外さずに緩めるだけでＯＫ
- エンジンをかけてアイドリングを行い、オイルが滲んでこれば正常
- キーをＯＦＦにして、オイルチェックボルト（12ｍｍ）を規定トルクで締めつける
規定トルク：18Ｎｍ
※アイドリング状態で1分経過してもオイルがにじんでこない場合は、即座にエンジンを停止すること
オイル不足・ドレン締め忘れ・オイルポンプ不良などの可能性があるため、原因を確認する。不明な場合は無理せずショップへ相談
⑭最終確認
最後に以下の項目を再確認する
- エンジン各部からオイル漏れがないか
- 全てのボルトが適正に締め付けられているか
- Ｏリングやガスケットの入れ忘れがないか
最後に試走を行い、オイル漏れや異常がないかを再確認
問題がなければオイル交換作業完了です
規定トルクまとめ
- ドレンボルト（フレーム下部）：16Ｎｍ
- ドレンボルト（クランクケース側）：30Ｎｍ
- フィルターカバーボルト：10Ｎｍ
- エアーブリードボルト：5Ｎｍ
- オイルチェックボルト：18Ｎｍ
まとめ
SR400のオイル交換は、ポイントを押さえれば初心者でも十分に行える作業です。
特に重要なのは以下の4点です。
- 養生を徹底する
- トルク管理を守る
- ゴム部品の状態確認と交換
- 最終チェックを必ず行う
オイル交換は「エンジン寿命を延ばす最重要メンテナンス」です。
定期的に実施することで、SR400の調子を長く維持することができます。
また、自分で整備することでバイクへの理解が深まり、より一層愛着も湧いてきます。
無理はせず、安全第一で作業を行いましょう。
そして最後に、廃オイルは必ず自治体のルールに従って処分してください。
環境への配慮もライダーとして大切な責任です。
それではよきＳＲライフを。
